Question 1

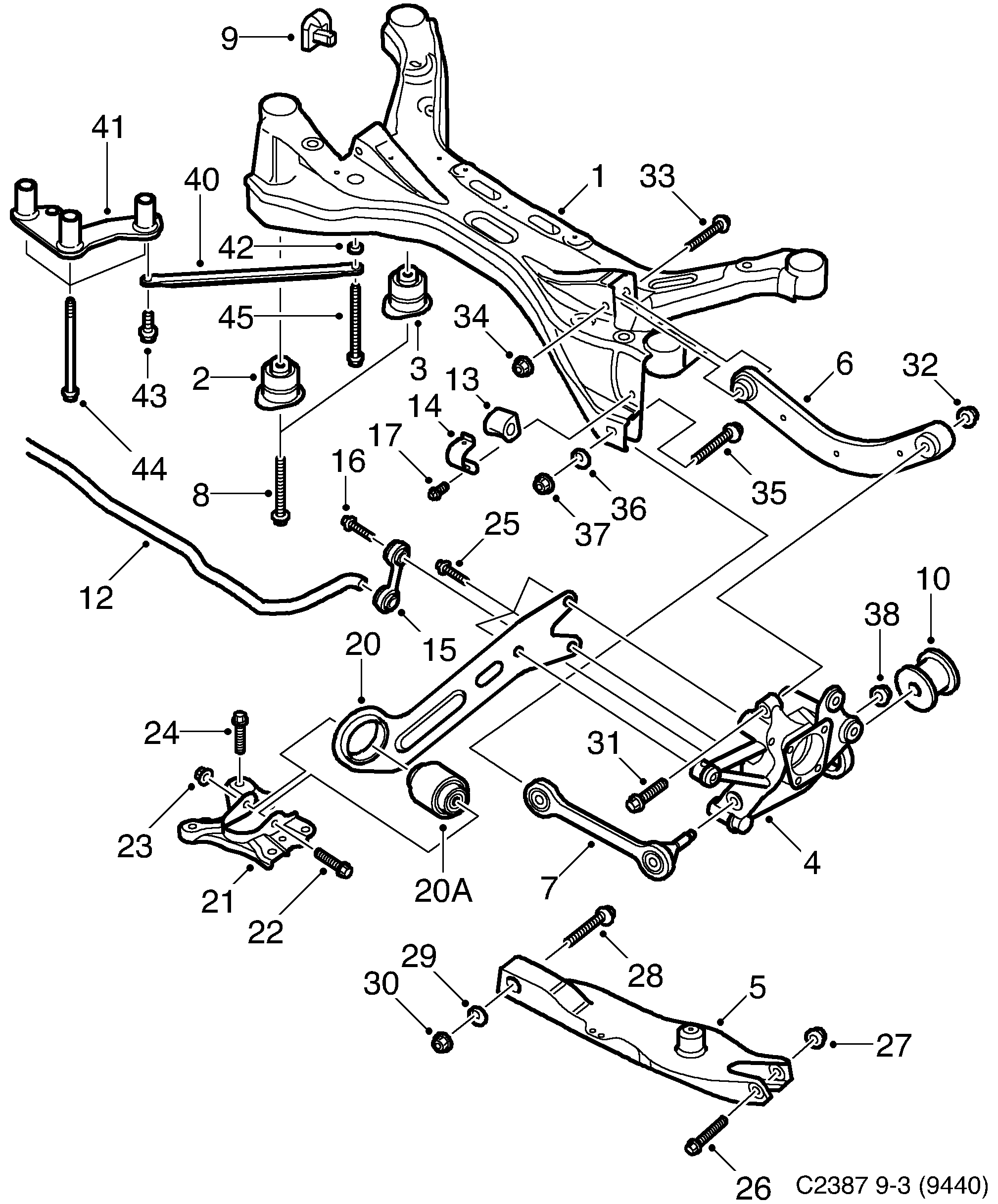

Où trouver le schéma éclaté et les références de pièces pour 300-essieu-arriere sur Saab 9-3 (9440) 2003 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour 300-essieu-arriere sur Saab 9-3 (9440) 2003. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section 300-essieu-arriere ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section 300-essieu-arriere pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section 300-essieu-arriere est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section 300-essieu-arriere conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

Pos.	Réf.	Description	Usage	Qté
1	12 787 125 Essieu arrière 2003-2004	Essieu arrière	2003-2004	1
2	12 786 340 Bague 2003-2004 • Avant	Bague	2003-2004 Avant	2
3	12 786 341 Bague 2003-2004 • Arrière	Bague	2003-2004 Arrière	2
4	12 799 589 Fusée 2003-2004 • LH	Fusée	2003-2004 LH	1
4	12 799 590 Fusée 2003-2004 • RH	Fusée	2003-2004 RH	1
5	24 417 090 Etai transversal Inférieur	Etai transversal	Inférieur	2
6	13 105 744 13 230 274 Etai transversal 2003-2005 • Supérieur	Etai transversal	2003-2005 Supérieur	2
7	12 793 813 Etai transversal Toe-in	Etai transversal	Toe-in	2
9	24 466 639 Capot protection RH	Capot protection	RH	1
12	24 459 743 24 457 382 Stabilisatrice 2003-2004 • CODE = 1. Diam...	Stabilisatrice	2003-2004 CODE = 1. Diam...	1
12	24 459 744 24 457 383 Stabilisatrice 2003-2004 • CODE = 2. Diam...	Stabilisatrice	2003-2004 CODE = 2. Diam...	1
13	24 457 385 Bague Diam 17 mm	Bague	Diam 17 mm	1
13	24 457 386 Bague Diam 18 mm	Bague	Diam 18 mm	1
13	24 457 843 Bague Diam 19 mm \|...	Bague	Diam 19 mm \|...	1
14	24 468 096 Cavalier 2003-2004	Cavalier	2003-2004	2
15	13 104 120 Articulation 2003-2011	Articulation	2003-2011	2
16	11 102 491 Vis à tête hexagonale	Vis à tête hexagonale		2
17	11 102 971 Vis à tête hexagonale	Vis à tête hexagonale		2
20	24 436 245 Tirant longitudinale LH	Tirant longitudinale	LH	1
20	24 436 246 Tirant longitudinale RH	Tirant longitudinale	RH	1
20A	12 795 024 12 756 395 Bague 2003-2004	Bague	2003-2004	2
21	24 402 285 13 204 451 Console LH	Console	LH	1
21	24 402 286 13 204 452 Console RH	Console	RH	1
22	11 102 401 Vis à tête hexagonale	Vis à tête hexagonale		2
23	90 576 123 11 094 488 Ecrou 2003-2004	Ecrou	2003-2004	2
24	11 102 651 13 198 720 Vis à tête hexagonale 2003-2004	Vis à tête hexagonale	2003-2004	8
25	11 589 351 Boulon	Boulon		6
26	11 102 411 Vis à tête hexagonale	Vis à tête hexagonale		2
27	90 576 123 11 094 488 Ecrou 2003-2004	Ecrou	2003-2004	2
28	24 422 973 Vis à tête hexagonale	Vis à tête hexagonale		2
29	24 428 132 Rondelle	Rondelle		2
30	90 576 123 11 094 488 Ecrou 2003-2004	Ecrou	2003-2004	2
31	11 102 421 Vis à tête hexagonale 2003-2005	Vis à tête hexagonale	2003-2005	2
32	11 094 506 Ecrou 2003-2005	Ecrou	2003-2005	2
33	11 102 431 Vis à tête hexagonale	Vis à tête hexagonale		2
34	90 576 123 11 094 488 Ecrou 2003-2004	Ecrou	2003-2004	2
35	24 422 972 Vis à tête hexagonale	Vis à tête hexagonale		2
36	24 428 132 Rondelle	Rondelle		2
37	90 576 123 11 094 488 Ecrou 2003-2004	Ecrou	2003-2004	2
38	11 094 506 Ecrou	Ecrou		2

Pos.	Réf.	Description	Usage	Qté
1	12 787 125 Essieu arrière 2003-2004	Essieu arrière	2003-2004	1
2	12 786 340 Bague 2003-2004 • Avant	Bague	2003-2004 Avant	2
3	12 786 341 Bague 2003-2004 • Arrière	Bague	2003-2004 Arrière	2
4	12 799 589 Fusée 2003-2004 • LH	Fusée	2003-2004 LH	1
4	12 799 590 Fusée 2003-2004 • RH	Fusée	2003-2004 RH	1
5	24 417 090 Etai transversal Inférieur	Etai transversal	Inférieur	2
6	13 105 744 13 230 274 Etai transversal 2003-2005 • Supérieur	Etai transversal	2003-2005 Supérieur	2
7	12 793 813 Etai transversal Toe-in	Etai transversal	Toe-in	2
9	24 466 639 Capot protection RH	Capot protection	RH	1
12	24 459 743 24 457 382 Stabilisatrice 2003-2004 • CODE = 1. Diam...	Stabilisatrice	2003-2004 CODE = 1. Diam...	1
12	24 459 744 24 457 383 Stabilisatrice 2003-2004 • CODE = 2. Diam...	Stabilisatrice	2003-2004 CODE = 2. Diam...	1
13	24 457 385 Bague Diam 17 mm	Bague	Diam 17 mm	1
13	24 457 386 Bague Diam 18 mm	Bague	Diam 18 mm	1
13	24 457 843 Bague Diam 19 mm \|...	Bague	Diam 19 mm \|...	1
14	24 468 096 Cavalier 2003-2004	Cavalier	2003-2004	2
15	13 104 120 Articulation 2003-2011	Articulation	2003-2011	2
16	11 102 491 Vis à tête hexagonale	Vis à tête hexagonale		2
17	11 102 971 Vis à tête hexagonale	Vis à tête hexagonale		2
20	24 436 245 Tirant longitudinale LH	Tirant longitudinale	LH	1
20	24 436 246 Tirant longitudinale RH	Tirant longitudinale	RH	1
20A	12 795 024 12 756 395 Bague 2003-2004	Bague	2003-2004	2
21	24 402 285 13 204 451 Console LH	Console	LH	1
21	24 402 286 13 204 452 Console RH	Console	RH	1
22	11 102 401 Vis à tête hexagonale	Vis à tête hexagonale		2
23	90 576 123 11 094 488 Ecrou 2003-2004	Ecrou	2003-2004	2
24	11 102 651 13 198 720 Vis à tête hexagonale 2003-2004	Vis à tête hexagonale	2003-2004	8
25	11 589 351 Boulon	Boulon		6
26	11 102 411 Vis à tête hexagonale	Vis à tête hexagonale		2
27	90 576 123 11 094 488 Ecrou 2003-2004	Ecrou	2003-2004	2
28	24 422 973 Vis à tête hexagonale	Vis à tête hexagonale		2
29	24 428 132 Rondelle	Rondelle		2
30	90 576 123 11 094 488 Ecrou 2003-2004	Ecrou	2003-2004	2
31	11 102 421 Vis à tête hexagonale 2003-2005	Vis à tête hexagonale	2003-2005	2
32	11 094 506 Ecrou 2003-2005	Ecrou	2003-2005	2
33	11 102 431 Vis à tête hexagonale	Vis à tête hexagonale		2
34	90 576 123 11 094 488 Ecrou 2003-2004	Ecrou	2003-2004	2
35	24 422 972 Vis à tête hexagonale	Vis à tête hexagonale		2
36	24 428 132 Rondelle	Rondelle		2
37	90 576 123 11 094 488 Ecrou 2003-2004	Ecrou	2003-2004	2
38	11 094 506 Ecrou	Ecrou		2

300: Système de suspension - Essieu arrière
