Question 1

Où trouver le schéma éclaté et les références de pièces pour Autre équipement électrique sur Saab 9-3 (9440) 2004 ?

Accepted Answer

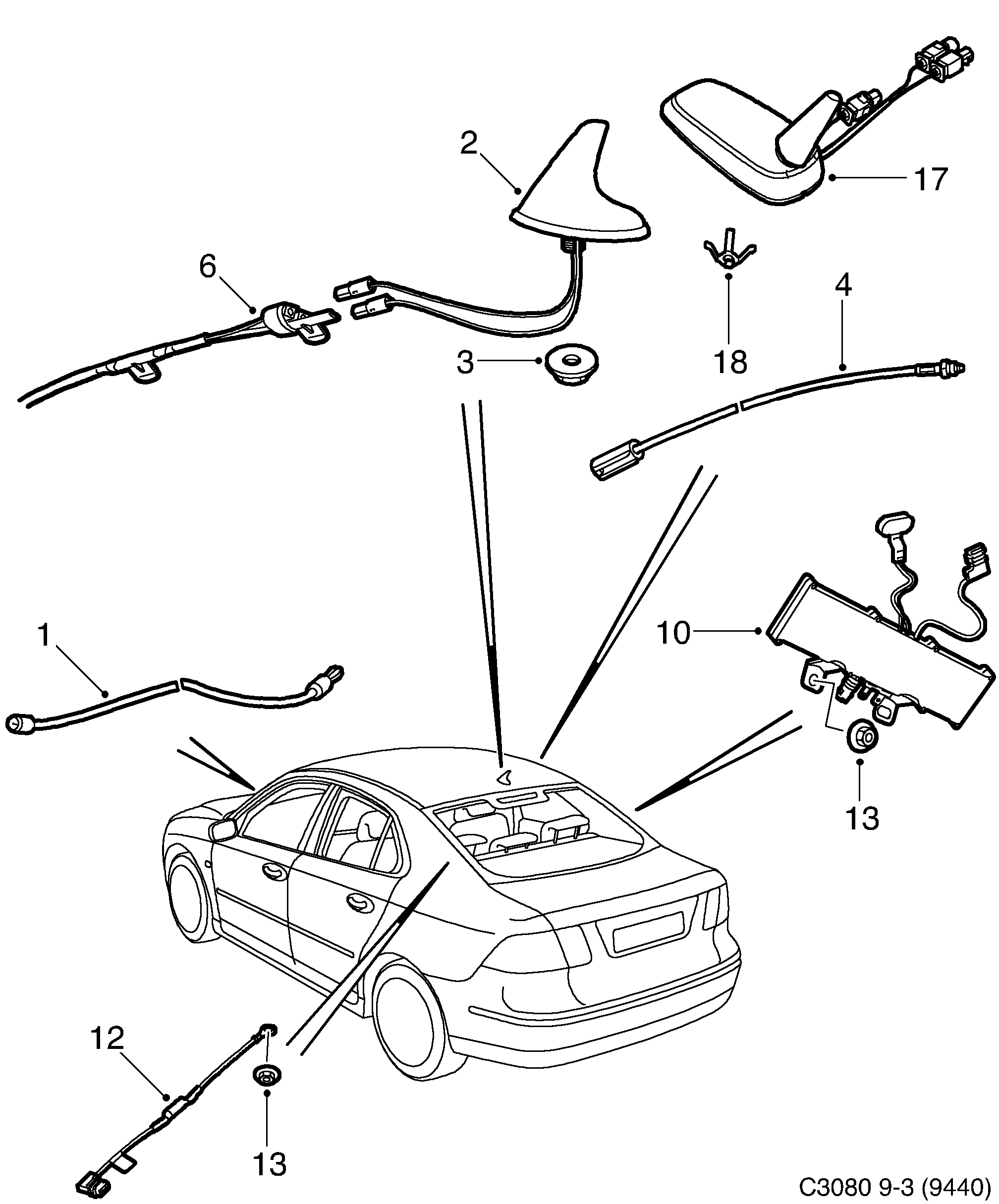

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Autre équipement électrique sur Saab 9-3 (9440) 2004. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Autre équipement électrique ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Autre équipement électrique pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Autre équipement électrique est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Autre équipement électrique conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

Pos.	Réf.	Description	Usage	Qté
1	12 796 006 Câble d'antenne 2003-2006, LHD • Planche bord	Câble d'antenne	2003-2006, LHD Planche bord	1
1	12 796 007 Câble d'antenne 2003-2006, RHD • Planche bord	Câble d'antenne	2003-2006, RHD Planche bord	1
1	12 794 966 Câble d'antenne 2003-2006, LHD • Planche bord téléphone	Câble d'antenne	2003-2006, LHD Planche bord téléphone	1
1	12 794 967 Câble d'antenne 2003-2006, RHD • Planche bord téléphone	Câble d'antenne	2003-2006, RHD Planche bord téléphone	1
2	12 792 067 12 762 123 Antenne Téléphone	Antenne	Téléphone	1
2	12 796 767 12 762 123 Antenne 2003-2005 • Téléphone	Antenne	2003-2005 Téléphone	1
2	12 792 066 12 762 123 Antenne 2003-2004 • Téléphone Système de navigation	Antenne	2003-2004 Téléphone Système de navigation	1
2	12 805 063 12 762 123 Antenne 2004-2005 • Téléphone Système de navigation	Antenne	2004-2005 Téléphone Système de navigation	1
2	12 756 410 12 762 123 Antenne 2003-2005, LHD • Téléphone Système de navigation	Antenne	2003-2005, LHD Téléphone Système de navigation	1
2	12 791 659 12 762 123 Antenne 2003-2005 • Modèle	Antenne	2003-2005 Modèle	1
3	12 792 069 Ecrou 2003-2005	Ecrou	2003-2005	1
4	12 796 008 Câble d'antenne 2003-2011 • AM/FM	Câble d'antenne	2003-2011 AM/FM	1
4	12 787 328 Câble d'antenne 2003-2006 • GSM \| téléphone	Câble d'antenne	2003-2006 GSM \| téléphone	1
4	12 794 968 Câble d'antenne 2004-2011 • GSM, Tele 1 \|...	Câble d'antenne	2004-2011 GSM, Tele 1 \|...	1
4	12 794 969 Câble d'antenne 2004-2007, LHD • AMPS, Tele 1 \|...	Câble d'antenne	2004-2007, LHD AMPS, Tele 1 \|...	1
6	12 796 673 Câble d'antenne 2003-2006 • Système de navigation	Câble d'antenne	2003-2006 Système de navigation	1
6	12 787 329 Câble d'antenne 2003-2006 • Téléphone Système de navigation	Câble d'antenne	2003-2006 Téléphone Système de navigation	1
6	12 788 795 Câble d'antenne 2003-2005, LHD • ONSTAR \| Téléphone Système...	Câble d'antenne	2003-2005, LHD ONSTAR \| Téléphone Système...	1
10	12 785 232 Amplificateur d'antenne	Amplificateur d'antenne		1
10	12 785 233 Amplificateur d'antenne Avec amplificateur d'antenne supplémentaire,...	Amplificateur d'antenne	Avec amplificateur d'antenne supplémentaire,...	1
10	12 792 123 Amplificateur d'antenne LH \| Avec amplificateur...	Amplificateur d'antenne	LH \| Avec amplificateur...	1
10	12 792 122 Amplificateur d'antenne RH \| Avec amplificateur...	Amplificateur d'antenne	RH \| Avec amplificateur...	1
12	12 787 733 Filtre antiparasite	Filtre antiparasite		1
13	11 900 451 Ecrou	Ecrou		X
	12 792 124 Câble d'antenne	Câble d'antenne		1
	12 792 123 Amplificateur d'antenne LH \| Avec amplificateur...	Amplificateur d'antenne	LH \| Avec amplificateur...	1
	12 792 122 Amplificateur d'antenne RH \| Avec amplificateur...	Amplificateur d'antenne	RH \| Avec amplificateur...	1
	92 150 191 11 900 513 Ruban serrage	Ruban serrage		14

Pos.	Réf.	Description	Usage	Qté
1	12 796 006 Câble d'antenne 2003-2006, LHD • Planche bord	Câble d'antenne	2003-2006, LHD Planche bord	1
1	12 796 007 Câble d'antenne 2003-2006, RHD • Planche bord	Câble d'antenne	2003-2006, RHD Planche bord	1
1	12 794 966 Câble d'antenne 2003-2006, LHD • Planche bord téléphone	Câble d'antenne	2003-2006, LHD Planche bord téléphone	1
1	12 794 967 Câble d'antenne 2003-2006, RHD • Planche bord téléphone	Câble d'antenne	2003-2006, RHD Planche bord téléphone	1
2	12 792 067 12 762 123 Antenne Téléphone	Antenne	Téléphone	1
2	12 796 767 12 762 123 Antenne 2003-2005 • Téléphone	Antenne	2003-2005 Téléphone	1
2	12 792 066 12 762 123 Antenne 2003-2004 • Téléphone Système de navigation	Antenne	2003-2004 Téléphone Système de navigation	1
2	12 805 063 12 762 123 Antenne 2004-2005 • Téléphone Système de navigation	Antenne	2004-2005 Téléphone Système de navigation	1
2	12 756 410 12 762 123 Antenne 2003-2005, LHD • Téléphone Système de navigation	Antenne	2003-2005, LHD Téléphone Système de navigation	1
2	12 791 659 12 762 123 Antenne 2003-2005 • Modèle	Antenne	2003-2005 Modèle	1
3	12 792 069 Ecrou 2003-2005	Ecrou	2003-2005	1
4	12 796 008 Câble d'antenne 2003-2011 • AM/FM	Câble d'antenne	2003-2011 AM/FM	1
4	12 787 328 Câble d'antenne 2003-2006 • GSM \| téléphone	Câble d'antenne	2003-2006 GSM \| téléphone	1
4	12 794 968 Câble d'antenne 2004-2011 • GSM, Tele 1 \|...	Câble d'antenne	2004-2011 GSM, Tele 1 \|...	1
4	12 794 969 Câble d'antenne 2004-2007, LHD • AMPS, Tele 1 \|...	Câble d'antenne	2004-2007, LHD AMPS, Tele 1 \|...	1
6	12 796 673 Câble d'antenne 2003-2006 • Système de navigation	Câble d'antenne	2003-2006 Système de navigation	1
6	12 787 329 Câble d'antenne 2003-2006 • Téléphone Système de navigation	Câble d'antenne	2003-2006 Téléphone Système de navigation	1
6	12 788 795 Câble d'antenne 2003-2005, LHD • ONSTAR \| Téléphone Système...	Câble d'antenne	2003-2005, LHD ONSTAR \| Téléphone Système...	1
10	12 785 232 Amplificateur d'antenne	Amplificateur d'antenne		1
10	12 785 233 Amplificateur d'antenne Avec amplificateur d'antenne supplémentaire,...	Amplificateur d'antenne	Avec amplificateur d'antenne supplémentaire,...	1
10	12 792 123 Amplificateur d'antenne LH \| Avec amplificateur...	Amplificateur d'antenne	LH \| Avec amplificateur...	1
10	12 792 122 Amplificateur d'antenne RH \| Avec amplificateur...	Amplificateur d'antenne	RH \| Avec amplificateur...	1
12	12 787 733 Filtre antiparasite	Filtre antiparasite		1
13	11 900 451 Ecrou	Ecrou		X
	12 792 124 Câble d'antenne	Câble d'antenne		1
	12 792 123 Amplificateur d'antenne LH \| Avec amplificateur...	Amplificateur d'antenne	LH \| Avec amplificateur...	1
	12 792 122 Amplificateur d'antenne RH \| Avec amplificateur...	Amplificateur d'antenne	RH \| Avec amplificateur...	1
	92 150 191 11 900 513 Ruban serrage	Ruban serrage		14

2550: Système électrique, généralités - Autre équipement électrique - Antenne - Câble d'antenne
