Question 1

Où trouver le schéma éclaté et les références de pièces pour Conduites et fusibles sur Saab 9-3 (9440) 2004 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Conduites et fusibles sur Saab 9-3 (9440) 2004. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Conduites et fusibles ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Conduites et fusibles pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Conduites et fusibles est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Conduites et fusibles conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

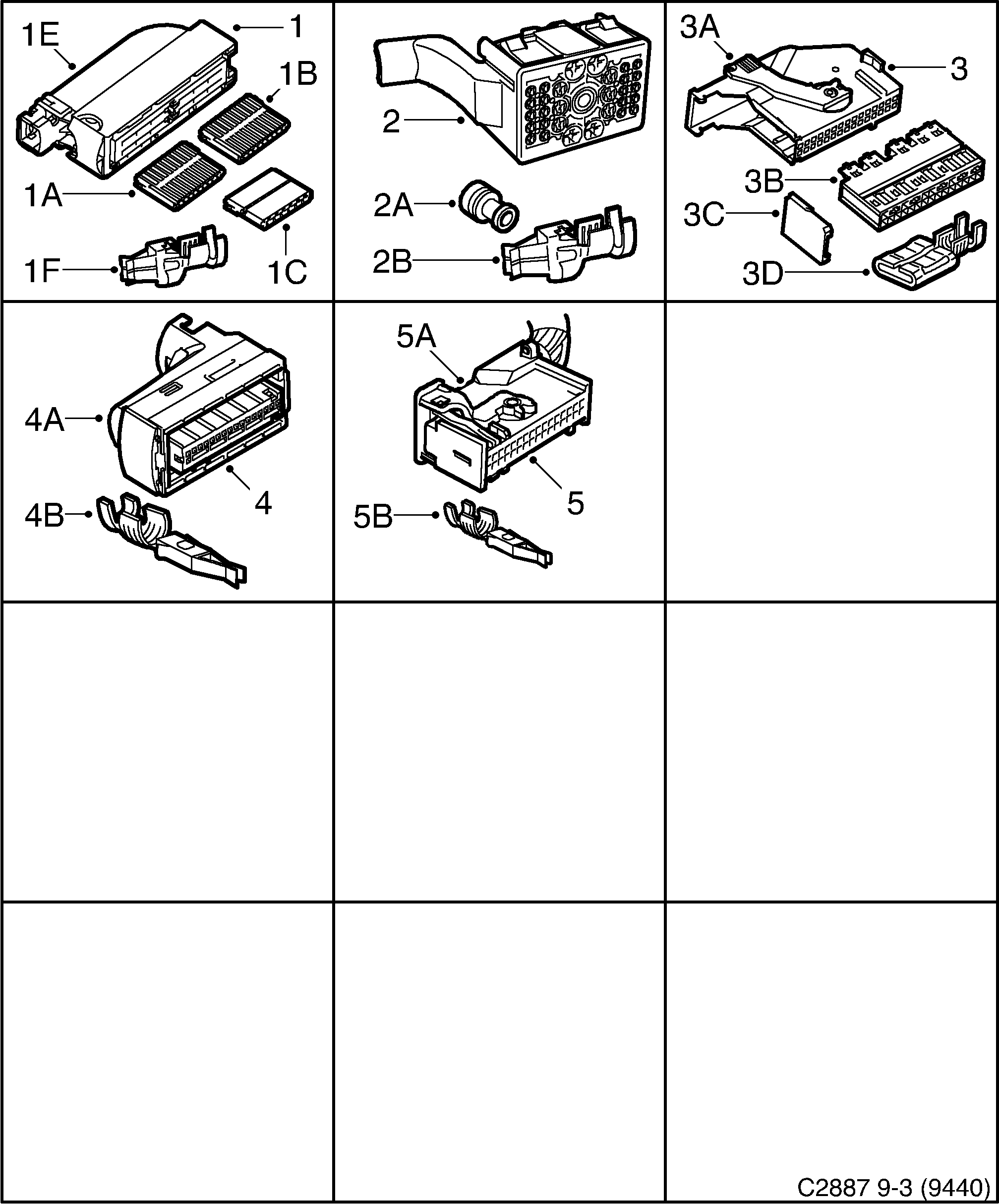

Pos.	Réf.	Description	Usage	Qté
1	12 789 899 Boîtier de connecteur RBEC \| 30-poles	Boîtier de connecteur	RBEC \| 30-poles	X
1A	12 789 901 Boîtier de connecteur RBEC \| 9-broches	Boîtier de connecteur	RBEC \| 9-broches	X
1B	12 789 919 Boîtier de connecteur RBEC \| 9-broches	Boîtier de connecteur	RBEC \| 9-broches	X
1C	12 789 902 Boîtier de connecteur RBEC \| 6-broches	Boîtier de connecteur	RBEC \| 6-broches	X
1E	12 789 900 Capot	Capot		X
1F	12 790 414 Cosse AREA 0,5 - 1,0...	Cosse	AREA 0,5 - 1,0...	X
1F	12 789 796 Cosse AREA 1,0 - 2,5...	Cosse	AREA 1,0 - 2,5...	X
2	24 414 867 Boîtier de connecteur UBEC \| 30-poles	Boîtier de connecteur	UBEC \| 30-poles	X
2A	12 803 750 Joint RED, 1,2 - 1,6...	Joint	RED, 1,2 - 1,6...	X
2A	12 798 375 Joint WHITE, BLIND PLUGG	Joint	WHITE, BLIND PLUGG	X
2A	12 798 378 Joint BLACK, BLIND PLUGG	Joint	BLACK, BLIND PLUGG	X
2B	12 790 641 12 790 413 Cosse AREA 0,3 - 0,6...	Cosse	AREA 0,3 - 0,6...	X
2B	12 790 409 Cosse AREA 0,5 - 0,75...	Cosse	AREA 0,5 - 0,75...	X
2B	12 790 643 12 790 414 Cosse AREA 0,5 - 1,0...	Cosse	AREA 0,5 - 1,0...	X
2B	12 970 428 Cosse AREA 1,0 - 2,5...	Cosse	AREA 1,0 - 2,5...	X
2B	12 790 430 Cosse AREA 2,5 - 4,0...	Cosse	AREA 2,5 - 4,0...	X
3	12 799 075 Boîtier de connecteur 2004-2011 • SENSING AND DIAGNOST \|...	Boîtier de connecteur	2004-2011 SENSING AND DIAGNOST \|...	X
3A	12 799 076 Capot	Capot		X
3B	12 799 083 Boîtier de connecteur 30-poles	Boîtier de connecteur	30-poles	X
3C	12 799 084 Verrouillage	Verrouillage		X
3D	12 756 970 Cosse AREA 0,35 - 0,5...	Cosse	AREA 0,35 - 0,5...	X
4	12 790 233 Boîtier de connecteur ECC \| 32 broches	Boîtier de connecteur	ECC \| 32 broches	X
4A	12 790 288 Capot	Capot		X
4B	12 789 765 Cosse AREA 0,2 - 0,5...	Cosse	AREA 0,2 - 0,5...	X
4B	12 789 767 Cosse AREA 0,75 MM2	Cosse	AREA 0,75 MM2	X
5	12 798 073 Boîtier de connecteur DOOR ZONE MODULE \|...	Boîtier de connecteur	DOOR ZONE MODULE \|...	X
5A	12 798 074 Capot	Capot		X
5B	12 789 765 Cosse AREA 0,2 - 0,5...	Cosse	AREA 0,2 - 0,5...	X
5B	12 789 767 Cosse AREA 0,75 MM2	Cosse	AREA 0,75 MM2	X

Pos.	Réf.	Description	Usage	Qté
1	12 789 899 Boîtier de connecteur RBEC \| 30-poles	Boîtier de connecteur	RBEC \| 30-poles	X
1A	12 789 901 Boîtier de connecteur RBEC \| 9-broches	Boîtier de connecteur	RBEC \| 9-broches	X
1B	12 789 919 Boîtier de connecteur RBEC \| 9-broches	Boîtier de connecteur	RBEC \| 9-broches	X
1C	12 789 902 Boîtier de connecteur RBEC \| 6-broches	Boîtier de connecteur	RBEC \| 6-broches	X
1E	12 789 900 Capot	Capot		X
1F	12 790 414 Cosse AREA 0,5 - 1,0...	Cosse	AREA 0,5 - 1,0...	X
1F	12 789 796 Cosse AREA 1,0 - 2,5...	Cosse	AREA 1,0 - 2,5...	X
2	24 414 867 Boîtier de connecteur UBEC \| 30-poles	Boîtier de connecteur	UBEC \| 30-poles	X
2A	12 803 750 Joint RED, 1,2 - 1,6...	Joint	RED, 1,2 - 1,6...	X
2A	12 798 375 Joint WHITE, BLIND PLUGG	Joint	WHITE, BLIND PLUGG	X
2A	12 798 378 Joint BLACK, BLIND PLUGG	Joint	BLACK, BLIND PLUGG	X
2B	12 790 641 12 790 413 Cosse AREA 0,3 - 0,6...	Cosse	AREA 0,3 - 0,6...	X
2B	12 790 409 Cosse AREA 0,5 - 0,75...	Cosse	AREA 0,5 - 0,75...	X
2B	12 790 643 12 790 414 Cosse AREA 0,5 - 1,0...	Cosse	AREA 0,5 - 1,0...	X
2B	12 970 428 Cosse AREA 1,0 - 2,5...	Cosse	AREA 1,0 - 2,5...	X
2B	12 790 430 Cosse AREA 2,5 - 4,0...	Cosse	AREA 2,5 - 4,0...	X
3	12 799 075 Boîtier de connecteur 2004-2011 • SENSING AND DIAGNOST \|...	Boîtier de connecteur	2004-2011 SENSING AND DIAGNOST \|...	X
3A	12 799 076 Capot	Capot		X
3B	12 799 083 Boîtier de connecteur 30-poles	Boîtier de connecteur	30-poles	X
3C	12 799 084 Verrouillage	Verrouillage		X
3D	12 756 970 Cosse AREA 0,35 - 0,5...	Cosse	AREA 0,35 - 0,5...	X
4	12 790 233 Boîtier de connecteur ECC \| 32 broches	Boîtier de connecteur	ECC \| 32 broches	X
4A	12 790 288 Capot	Capot		X
4B	12 789 765 Cosse AREA 0,2 - 0,5...	Cosse	AREA 0,2 - 0,5...	X
4B	12 789 767 Cosse AREA 0,75 MM2	Cosse	AREA 0,75 MM2	X
5	12 798 073 Boîtier de connecteur DOOR ZONE MODULE \|...	Boîtier de connecteur	DOOR ZONE MODULE \|...	X
5A	12 798 074 Capot	Capot		X
5B	12 789 765 Cosse AREA 0,2 - 0,5...	Cosse	AREA 0,2 - 0,5...	X
5B	12 789 767 Cosse AREA 0,75 MM2	Cosse	AREA 0,75 MM2	X

95: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc - 30 broches - 32 broches
