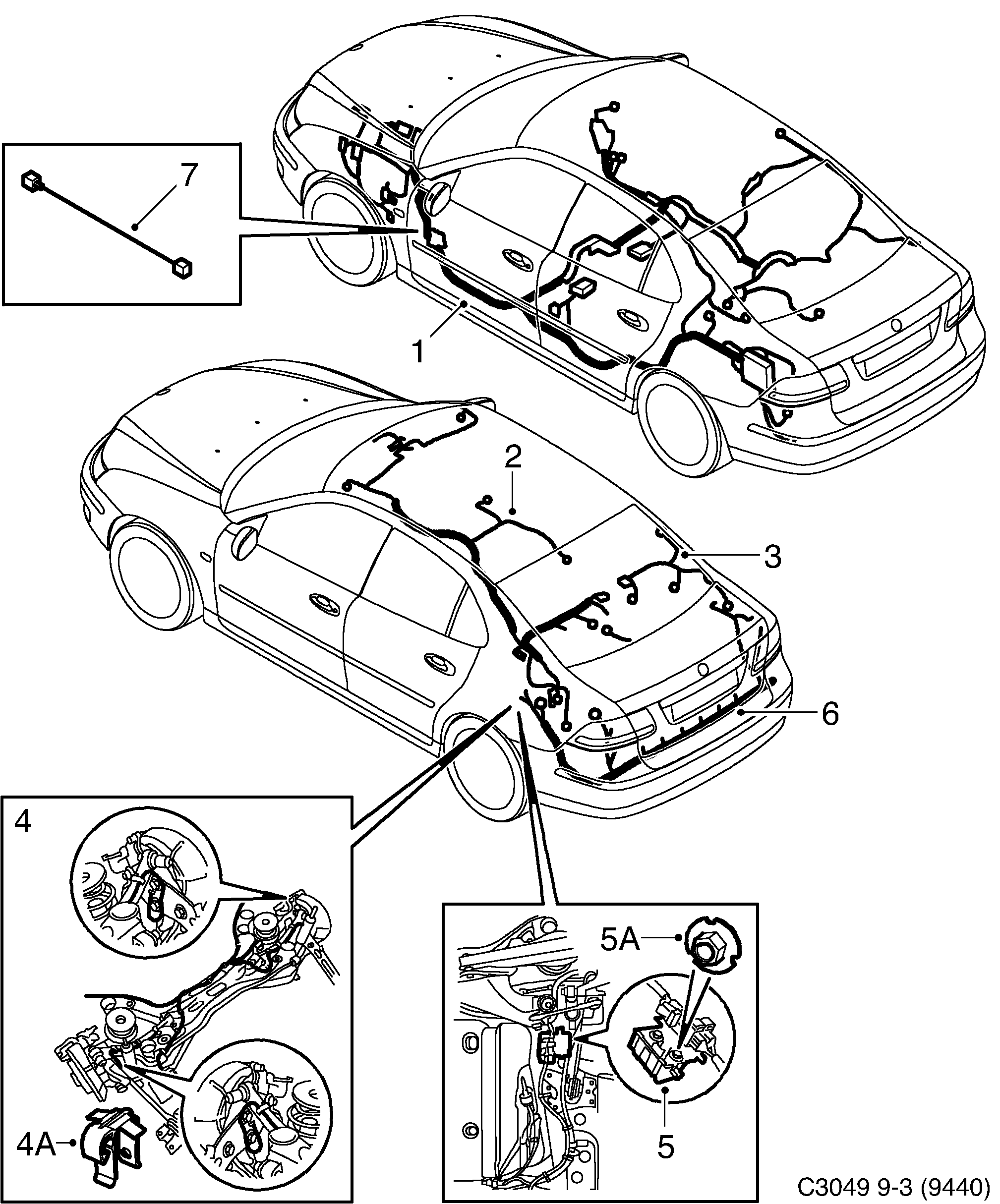

3180: Système électrique, généralités - Conduites et fusibles - Compartiment - Toit et arrière

(2004 - 2005 | 4D, CV) | Pour Saab 9-3 (9440) (2005)

100%

(N°3170)

Section 3180

(N°3190)

Pos.	Réf.	Description	Usage	Qté
1	12 804 600 Câblage 2005-2005, LHD • B207	Câblage	2005-2005, LHD B207	1
1	12 804 595 Câblage 2005-2005, LHD • B207 • Pour les voitures munies...	Câblage	2005-2005, LHD B207 Pour les voitures munies...	1
1	12 756 407 Câblage 2005-2005, LHD • Z19DT, Z19DTH, Z18XE	Câblage	2005-2005, LHD Z19DT, Z19DTH, Z18XE	1
1	12 756 388 Câblage 2005-2005, LHD • Z19DT, Z19DTH	Câblage	2005-2005, LHD Z19DT, Z19DTH	1
1	12 756 406 Câblage 2005-2005, LHD • Z19DT, Z19DTH, Z18XE • Pour les voitures munies...	Câblage	2005-2005, LHD Z19DT, Z19DTH, Z18XE Pour les voitures munies...	1
1	12 756 387 Câblage 2005-2005, LHD • Z19DT, Z19DTH • Pour les voitures munies...	Câblage	2005-2005, LHD Z19DT, Z19DTH Pour les voitures munies...	1
1	12 804 603 Câblage 2005-2005, LHD • Z18XE, B207	Câblage	2005-2005, LHD Z18XE, B207	1
1	12 804 598 Câblage 2005-2005, LHD • Z18XE, B207 • Pour les voitures munies...	Câblage	2005-2005, LHD Z18XE, B207 Pour les voitures munies...	1
1	12 805 626 Câblage 2005-2005, LHD • Z18XE, B207	Câblage	2005-2005, LHD Z18XE, B207	1
1	12 805 622 Câblage 2005-2005, LHD • Z18XE, B207 • Pour les voitures munies...	Câblage	2005-2005, LHD Z18XE, B207 Pour les voitures munies...	1
1	12 805 628 Câblage 2005-2005, LHD • Z18XE, B207	Câblage	2005-2005, LHD Z18XE, B207	1
1	12 805 624 Câblage 2005-2005, LHD • Z18XE, B207 • Pour les voitures munies...	Câblage	2005-2005, LHD Z18XE, B207 Pour les voitures munies...	1
1	12 764 012 Câblage 2005-2005, LHD • Z18XE, B207	Câblage	2005-2005, LHD Z18XE, B207	1
1	12 764 010 Câblage 2005-2005, LHD • Z18XE, B207	Câblage	2005-2005, LHD Z18XE, B207	1
1	12 804 607 Câblage 2005-2005, RHD • B207	Câblage	2005-2005, RHD B207	1
1	12 804 604 Câblage 2005-2005, RHD • B207 • Pour les voitures munies...	Câblage	2005-2005, RHD B207 Pour les voitures munies...	1
1	12 756 409 Câblage 2005-2005, RHD • Z19DT, Z19DTH, Z18XE	Câblage	2005-2005, RHD Z19DT, Z19DTH, Z18XE	1
1	12 756 390 Câblage 2005-2005, RHD • Z19DT, Z19DTH	Câblage	2005-2005, RHD Z19DT, Z19DTH	1
1	12 756 408 Câblage 2005-2005, RHD • Z19DT, Z19DTH, Z18XE • Pour les voitures munies...	Câblage	2005-2005, RHD Z19DT, Z19DTH, Z18XE Pour les voitures munies...	1
1	12 756 389 Câblage 2005-2005, RHD • Z19DT, Z19DTH • Pour les voitures munies...	Câblage	2005-2005, RHD Z19DT, Z19DTH Pour les voitures munies...	1
1	12 804 609 Câblage 2005-2005, RHD • Z18XE, B207	Câblage	2005-2005, RHD Z18XE, B207	1
1	12 804 606 Câblage 2005-2005, RHD • Z18XE, B207 • Pour les voitures munies...	Câblage	2005-2005, RHD Z18XE, B207 Pour les voitures munies...	1
1	12 805 631 Câblage 2005-2005, RHD • Z18XE, B207	Câblage	2005-2005, RHD Z18XE, B207	1
1	12 805 629 Câblage 2005-2005, RHD • Z18XE, B207 • Pour les voitures munies...	Câblage	2005-2005, RHD Z18XE, B207 Pour les voitures munies...	1
1	12 805 632 Câblage 2005-2005, RHD • Z18XE, B207	Câblage	2005-2005, RHD Z18XE, B207	1
1	12 805 630 Câblage 2005-2005, RHD • Z18XE, B207 • Pour les voitures munies...	Câblage	2005-2005, RHD Z18XE, B207 Pour les voitures munies...	1
1	12 764 009 Câblage 2005-2005, RHD • Z18XE, B207	Câblage	2005-2005, RHD Z18XE, B207	1
1	12 764 008 Câblage 2005-2005, RHD • Z18XE, B207	Câblage	2005-2005, RHD Z18XE, B207	1
1	12 760 871 Câblage 2005-2005, LHD • B207 • Pour les voitures munies...	Câblage	2005-2005, LHD B207 Pour les voitures munies...	1
1	12 760 873 Câblage 2005-2005, LHD • B207	Câblage	2005-2005, LHD B207	1
1	12 760 874 Câblage 2005-2005, LHD • B207	Câblage	2005-2005, LHD B207	1
1	12 760 872 Câblage 2005-2005, LHD • B207 • Pour les voitures munies...	Câblage	2005-2005, LHD B207 Pour les voitures munies...	1
1	12 760 867 Câblage 2005-2005, LHD • B207 • Pour les voitures munies...	Câblage	2005-2005, LHD B207 Pour les voitures munies...	1
1	12 760 869 Câblage 2005-2005, LHD • B207	Câblage	2005-2005, LHD B207	1
1	12 760 870 Câblage 2005-2005, LHD • B207	Câblage	2005-2005, LHD B207	1
1	12 760 868 Câblage 2005-2005, LHD • B207 • Pour les voitures munies...	Câblage	2005-2005, LHD B207 Pour les voitures munies...	1
1	12 764 015 Câblage 2005-2005, LHD • B207	Câblage	2005-2005, LHD B207	1
1	12 764 014 Câblage 2005-2005, LHD • B207	Câblage	2005-2005, LHD B207	1
1	12 804 599 Câblage 2005-2005, LHD • B207 • Onstar	Câblage	2005-2005, LHD B207 Onstar	1
1	12 804 594 Câblage 2005-2005, LHD • B207 • Onstar \| Pour les...	Câblage	2005-2005, LHD B207 Onstar \| Pour les...	1
1	12 804 602 Câblage 2005-2005, LHD • B207 • Onstar	Câblage	2005-2005, LHD B207 Onstar	1
1	12 804 597 Câblage 2005-2005, LHD • B207 • Onstar \| Pour les...	Câblage	2005-2005, LHD B207 Onstar \| Pour les...	1
1	12 805 625 Câblage 2005-2005, LHD • Onstar	Câblage	2005-2005, LHD Onstar	1
1	12 805 621 Câblage 2005-2005, LHD • Onstar \| Pour les...	Câblage	2005-2005, LHD Onstar \| Pour les...	1
1	12 805 627 Câblage 2005-2005, LHD • Onstar	Câblage	2005-2005, LHD Onstar	1
1	12 805 623 Câblage 2005-2005, LHD • Onstar \| Pour les...	Câblage	2005-2005, LHD Onstar \| Pour les...	1
1	12 764 013 Câblage 2005-2005, LHD • Onstar	Câblage	2005-2005, LHD Onstar	1
1	12 764 011 Câblage 2005-2005, LHD • Onstar	Câblage	2005-2005, LHD Onstar	1
2	12 787 603 Câblage Nom de la substance...	Câblage	Nom de la substance...	1
2	12 804 162 Câblage Handsfree \| Nom de...	Câblage	Handsfree \| Nom de...	1
2	12 788 300 Câblage Pour voitures équipées d'un...	Câblage	Pour voitures équipées d'un...	1
2	12 804 161 Câblage Pour voitures équipées d'un...	Câblage	Pour voitures équipées d'un...	1
2	12 785 586 Câblage Pour voitures équipées d'un...	Câblage	Pour voitures équipées d'un...	1
	12 804 165 Câblage Connection between cable harness...	Câblage	Connection between cable harness...	1
	12 804 159 Câblage Connection between cable harness...	Câblage	Connection between cable harness...	1
3	12 802 598 Câblage Sans navigation/téléphone. tablette arrière	Câblage	Sans navigation/téléphone. tablette arrière	1
3	12 802 597 Câblage tablette arrière	Câblage	tablette arrière	1
3	12 802 596 Câblage Sans navigation/téléphone. Pour voitures...	Câblage	Sans navigation/téléphone. Pour voitures...	1
3	12 802 595 Câblage Pour voitures équipées de...	Câblage	Pour voitures équipées de...	1
4	12 804 653 Câblage 2005-2005 • Essieu arrière	Câblage	2005-2005 Essieu arrière	1
4A	24 454 236 Fixation N'est pas une pièce...	Fixation	N'est pas une pièce...	1
5	12 790 404 Capot câblage	Capot	câblage	1
5A	92 152 037 Ecrou	Ecrou		2
6	12 787 650 Câblage Nom de la substance...	Câblage	Nom de la substance...	1
6	12 792 899 Câblage (12787651) \| Nom de...	Câblage	(12787651) \| Nom de...	1
6	12 830 204 Câblage Arrière Sirène	Câblage	Arrière Sirène	1
6	12 830 785 Câblage Arrière Système de stationnement...	Câblage	Arrière Système de stationnement...	1
6	12 756 336 Câblage LHD • Arrière	Câblage	LHD Arrière	1
6	12 756 337 Câblage LHD • Arrière Système de stationnement...	Câblage	LHD Arrière Système de stationnement...	1
7	12 801 033 Câble optique L=670 MM \| Radio...	Câble optique	L=670 MM \| Radio...	1
7	12 801 030 Câble optique L=3200 MM \| Avec...	Câble optique	L=3200 MM \| Avec...	1
7	12 801 038 Câble optique LHD • L=1445 MM \| Système...	Câble optique	LHD L=1445 MM \| Système...	1
7	12 801 032 Câble optique L=240 MM \| Radio...	Câble optique	L=240 MM \| Radio...	1
7	12 801 031 Câble optique L=680 MM \| Radio...	Câble optique	L=680 MM \| Radio...	1
7	12 801 034 Câble optique L=2830 MM \| Système...	Câble optique	L=2830 MM \| Système...	1
7	12 801 035 Câble optique L=2865 MM \| Radio...	Câble optique	L=2865 MM \| Radio...	1
7	12 801 036 Câble optique L=2895 MM \| Radio...	Câble optique	L=2895 MM \| Radio...	1
7	12 801 039 Câble optique L=3710 MM \| Système...	Câble optique	L=3710 MM \| Système...	1
7	12 801 040 Câble optique LHD • L=3740 MM \| Entre...	Câble optique	LHD L=3740 MM \| Entre...	1
7	12 832 567 Câble optique L=595 MM \| Radio...	Câble optique	L=595 MM \| Radio...	1
7	12 832 566 Câble optique L=870 MM \| Radio...	Câble optique	L=870 MM \| Radio...	1
7	12 832 569 Câble optique L=1195 MM \| Radio...	Câble optique	L=1195 MM \| Radio...	1
7	12 832 570 Câble optique L=1850 MM \| Système...	Câble optique	L=1850 MM \| Système...	1
7	12 832 568 Câble optique L=2770 MM \| Avec...	Câble optique	L=2770 MM \| Avec...	1
7	12 832 565 Câble optique L=3740 MM \| Système...	Câble optique	L=3740 MM \| Système...	1
	12 804 614 Câblage 2005-2005, LHD • Côté conducteur. coussin gonflable	Câblage	2005-2005, LHD Côté conducteur. coussin gonflable	1
	12 804 615 Câblage 2005-2005, LHD • Côté passager. coussin gonflable	Câblage	2005-2005, LHD Côté passager. coussin gonflable	1
	12 804 630 Câblage 2005-2005, RHD • Côté conducteur. coussin gonflable	Câblage	2005-2005, RHD Côté conducteur. coussin gonflable	1
	12 804 631 Câblage 2005-2005, RHD • Côté passager. coussin gonflable	Câblage	2005-2005, RHD Côté passager. coussin gonflable	1
	12 804 592 Câblage 2005-2005 • LH \| Avant. tendeur...	Câblage	2005-2005 LH \| Avant. tendeur...	1
	12 804 593 Câblage 2005-2005 • RH \| Avant. tendeur...	Câblage	2005-2005 RH \| Avant. tendeur...	1
	12 804 019 Câblage 2005-2005, LHD • Arrière. tendeur de ceinture	Câblage	2005-2005, LHD Arrière. tendeur de ceinture	1
	12 804 020 Câblage 2005-2005, RHD • Arrière. tendeur de ceinture	Câblage	2005-2005, RHD Arrière. tendeur de ceinture	1
	12 805 582 Câblage 2005-2005 • LH \| Arrière. tendeur...	Câblage	2005-2005 LH \| Arrière. tendeur...	1
	12 805 583 Câblage 2005-2005 • RH \| Arrière. tendeur...	Câblage	2005-2005 RH \| Arrière. tendeur...	1
	12 804 584 Câblage 2005-2005 • LH \| airbag latéral	Câblage	2005-2005 LH \| airbag latéral	1
	12 804 585 Câblage 2005-2005 • RH \| airbag latéral	Câblage	2005-2005 RH \| airbag latéral	1
	12 805 576 Câblage 2005-2005 • LH \| airbag latéral...	Câblage	2005-2005 LH \| airbag latéral...	1
	12 805 577 Câblage 2005-2005 • RH \| airbag latéral...	Câblage	2005-2005 RH \| airbag latéral...	1
	12 804 586 Câblage 2005-2005 • LH \| Rail de...	Câblage	2005-2005 LH \| Rail de...	1
	12 804 587 Câblage 2005-2005 • RH \| Rail de...	Câblage	2005-2005 RH \| Rail de...	1
	12 804 588 Câblage 2005-2005 • Côté conducteur. Capteur latéral...	Câblage	2005-2005 Côté conducteur. Capteur latéral...	1
	12 804 589 Câblage 2005-2005 • Côté passager. Capteur latéral...	Câblage	2005-2005 Côté passager. Capteur latéral...	1
	12 805 580 Câblage 2005-2005 • Côté conducteur. Capteur latéral...	Câblage	2005-2005 Côté conducteur. Capteur latéral...	1
	12 805 581 Câblage 2005-2005 • Côté passager. Capteur latéral...	Câblage	2005-2005 Côté passager. Capteur latéral...	1
	12 804 590 Câblage 2005-2005 • Arrière. Elément sensible Côté...	Câblage	2005-2005 Arrière. Elément sensible Côté...	1
	12 804 591 Câblage 2005-2005 • Arrière. Elément sensible Côté...	Câblage	2005-2005 Arrière. Elément sensible Côté...	1
	12 805 578 Câblage 2005-2005 • LH, Roll over protection...	Câblage	2005-2005 LH, Roll over protection...	1
	12 805 579 Câblage 2005-2005 • RH, Roll over protection	Câblage	2005-2005 RH, Roll over protection	1
