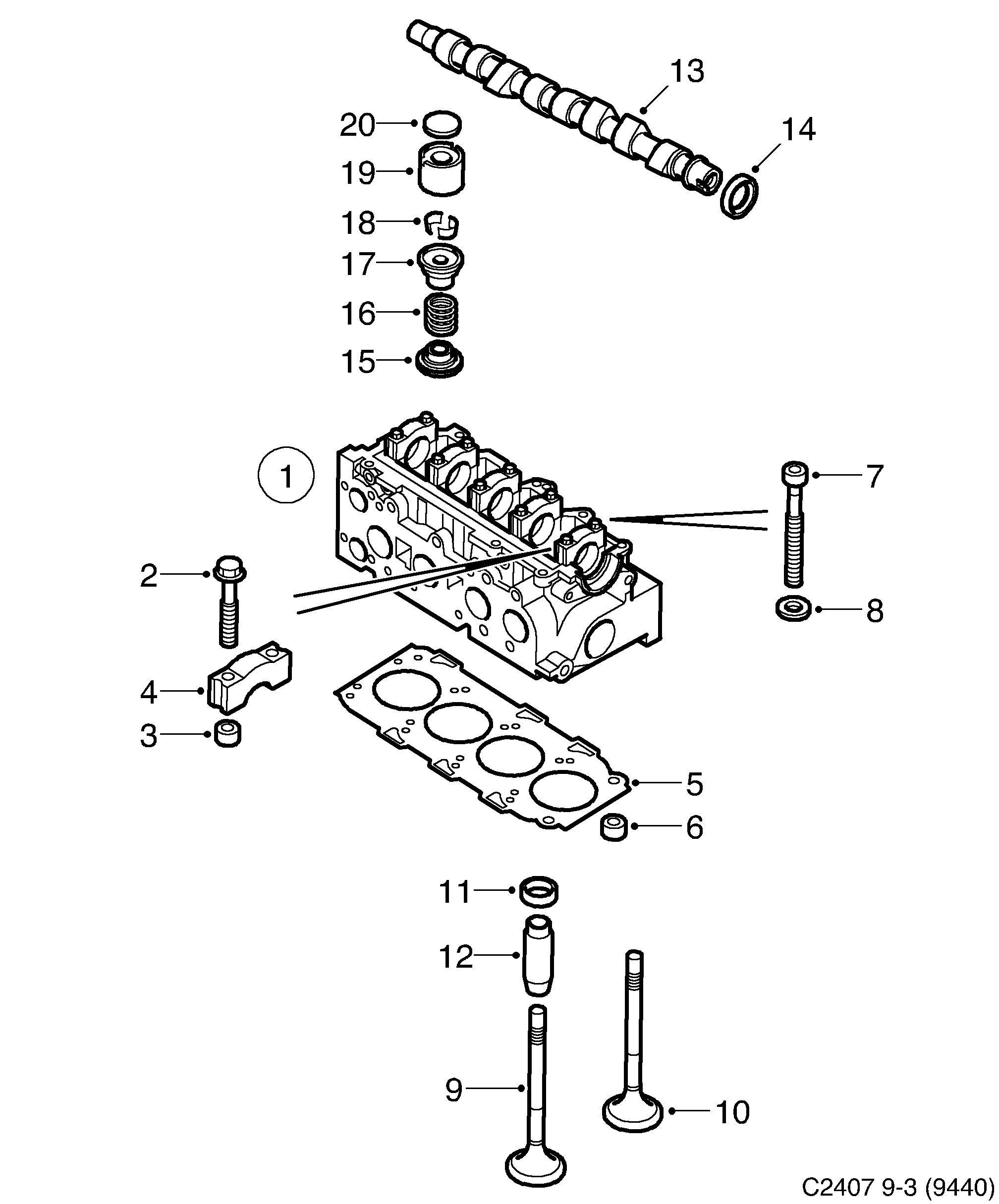

275: Moteur - Corps de moteur - Culasse

(2005 - 2010 | Z19DT) | Pour Saab 9-3 (9440) (2006)

100%

(N°225)

Section 275

(N°285)

Pos.	Réf.	Description	Usage	Qté
2	93 178 470 Vis Z19DT • M7X47	Vis	Z19DT M7X47	10
2	93 177 406 Vis Z19DT • M6X32	Vis	Z19DT M6X32	2
3	93 178 475 Douille guide Z19DT	Douille guide	Z19DT	10
4	Cavalier Z19DT • N'est pas une pièce...	Cavalier	Z19DT N'est pas une pièce...	5
5	93 189 404 Joint culasse 2006-2010 • Z19DT • T=0,82 MM, IDENT. NO...	Joint culasse	2006-2010 Z19DT T=0,82 MM, IDENT. NO...	1
5	93 189 405 Joint culasse 2006-2010 • Z19DT • T=0,92 MM, IDENT. 1...	Joint culasse	2006-2010 Z19DT T=0,92 MM, IDENT. 1...	1
5	93 189 406 Joint culasse 2006-2010 • Z19DT • T=1,02 MM, IDENT. 2...	Joint culasse	2006-2010 Z19DT T=1,02 MM, IDENT. 2...	1
6	93 178 416 Douille Z19DT	Douille	Z19DT	2
7	93 195 985 Vis 2005- • Z19DT	Vis	2005- Z19DT	10
8	93 178 478 Rondelle Z19DT	Rondelle	Z19DT	10
9	93 178 531 93 190 134 Soupape d'échappement Z19DT	Soupape d'échappement	Z19DT	4
10	93 186 427 Soupape admission 2006-2010 • Z19DT	Soupape admission	2006-2010 Z19DT	4
11	93 178 835 Joint Z19DT	Joint	Z19DT	8
12	93 189 425 Guide soupape 2006-2010 • Z19DT • +0,05 MM	Guide soupape	2006-2010 Z19DT +0,05 MM	8
12	93 189 426 Guide soupape 2006-2010 • Z19DT • +0,10 MM	Guide soupape	2006-2010 Z19DT +0,10 MM	8
12	93 189 427 Guide soupape 2006-2010 • Z19DT • +0,25 MM	Guide soupape	2006-2010 Z19DT +0,25 MM	8
13	93 178 529 Arbre cames Z19DT	Arbre cames	Z19DT	1
14	93 178 530 Bague étanchéité Z19DT	Bague étanchéité	Z19DT	1
15	93 178 540 Rondelle Z19DT • Inférieur	Rondelle	Z19DT Inférieur	8
16	93 185 624 Ressort soupape Z19DT • (93 178 543)	Ressort soupape	Z19DT (93 178 543)	8
17	93 178 544 Rondelle Z19DT • Supérieur	Rondelle	Z19DT Supérieur	8
18	93 178 545 Taquet Z19DT	Taquet	Z19DT	16
19	93 178 546 Poussoir soupape Z19DT	Poussoir soupape	Z19DT	8
20	93 178 548 Rondelle ajustée Z19DT • 3,25 MM	Rondelle ajustée	Z19DT 3,25 MM	8
20	93 178 549 Rondelle ajustée Z19DT • 3,30 MM	Rondelle ajustée	Z19DT 3,30 MM	8
20	93 178 550 Rondelle ajustée Z19DT • 3,35 MM	Rondelle ajustée	Z19DT 3,35 MM	8
20	93 178 551 Rondelle ajustée Z19DT • 3,40 MM	Rondelle ajustée	Z19DT 3,40 MM	8
20	93 178 552 Rondelle ajustée Z19DT • 3,45 MM	Rondelle ajustée	Z19DT 3,45 MM	8
20	93 178 553 Rondelle ajustée Z19DT • 3,50 MM	Rondelle ajustée	Z19DT 3,50 MM	8
20	93 178 554 Rondelle ajustée Z19DT • 3,55 MM	Rondelle ajustée	Z19DT 3,55 MM	8
20	93 178 555 Rondelle ajustée Z19DT • 3,60 MM	Rondelle ajustée	Z19DT 3,60 MM	8
20	93 178 556 Rondelle ajustée Z19DT • 3,65 MM	Rondelle ajustée	Z19DT 3,65 MM	8
20	93 178 557 Rondelle ajustée Z19DT • 3,70 MM	Rondelle ajustée	Z19DT 3,70 MM	8
20	93 178 558 Rondelle ajustée Z19DT • 3,75 MM	Rondelle ajustée	Z19DT 3,75 MM	8
20	93 178 559 Rondelle ajustée Z19DT • 3,80 MM	Rondelle ajustée	Z19DT 3,80 MM	8
20	93 178 560 Rondelle ajustée Z19DT • 3,85 MM	Rondelle ajustée	Z19DT 3,85 MM	8
20	93 178 561 Rondelle ajustée Z19DT • 3,90 MM	Rondelle ajustée	Z19DT 3,90 MM	8
20	93 178 562 Rondelle ajustée Z19DT • 3,95 MM	Rondelle ajustée	Z19DT 3,95 MM	8
20	93 178 563 Rondelle ajustée Z19DT • 4,00 MM	Rondelle ajustée	Z19DT 4,00 MM	8
20	93 178 564 Rondelle ajustée Z19DT • 4,05 MM	Rondelle ajustée	Z19DT 4,05 MM	8
20	93 178 565 Rondelle ajustée Z19DT • 4,10 MM	Rondelle ajustée	Z19DT 4,10 MM	8
20	93 178 566 Rondelle ajustée Z19DT • 4,15 MM	Rondelle ajustée	Z19DT 4,15 MM	8
20	93 178 567 Rondelle ajustée Z19DT • 4,20 MM	Rondelle ajustée	Z19DT 4,20 MM	8
20	93 178 568 Rondelle ajustée Z19DT • 4,25 MM	Rondelle ajustée	Z19DT 4,25 MM	8
20	93 178 569 Rondelle ajustée Z19DT • 4,30 MM	Rondelle ajustée	Z19DT 4,30 MM	8
20	93 178 570 Rondelle ajustée Z19DT • 4,35 MM	Rondelle ajustée	Z19DT 4,35 MM	8
20	93 178 571 Rondelle ajustée Z19DT • 4,40 MM	Rondelle ajustée	Z19DT 4,40 MM	8
20	93 178 572 Rondelle ajustée Z19DT • 4,45 MM	Rondelle ajustée	Z19DT 4,45 MM	8
20	93 178 573 Rondelle ajustée Z19DT • 4,50 MM	Rondelle ajustée	Z19DT 4,50 MM	8
20	93 178 574 Rondelle ajustée Z19DT • 4,55 MM	Rondelle ajustée	Z19DT 4,55 MM	8
20	93 178 575 Rondelle ajustée Z19DT • 4,60 MM	Rondelle ajustée	Z19DT 4,60 MM	8
20	93 178 576 Rondelle ajustée Z19DT • 4,65 MM	Rondelle ajustée	Z19DT 4,65 MM	8
20	93 178 577 Rondelle ajustée Z19DT • 4,70 MM	Rondelle ajustée	Z19DT 4,70 MM	8
20	93 178 578 Rondelle ajustée Z19DT • 4,75 MM	Rondelle ajustée	Z19DT 4,75 MM	8
20	93 178 579 Rondelle ajustée Z19DT • 4,80 MM	Rondelle ajustée	Z19DT 4,80 MM	8
20	93 178 580 Rondelle ajustée Z19DT • 4,85 MM	Rondelle ajustée	Z19DT 4,85 MM	8
20	93 178 581 Rondelle ajustée Z19DT • 4,90 MM	Rondelle ajustée	Z19DT 4,90 MM	8
