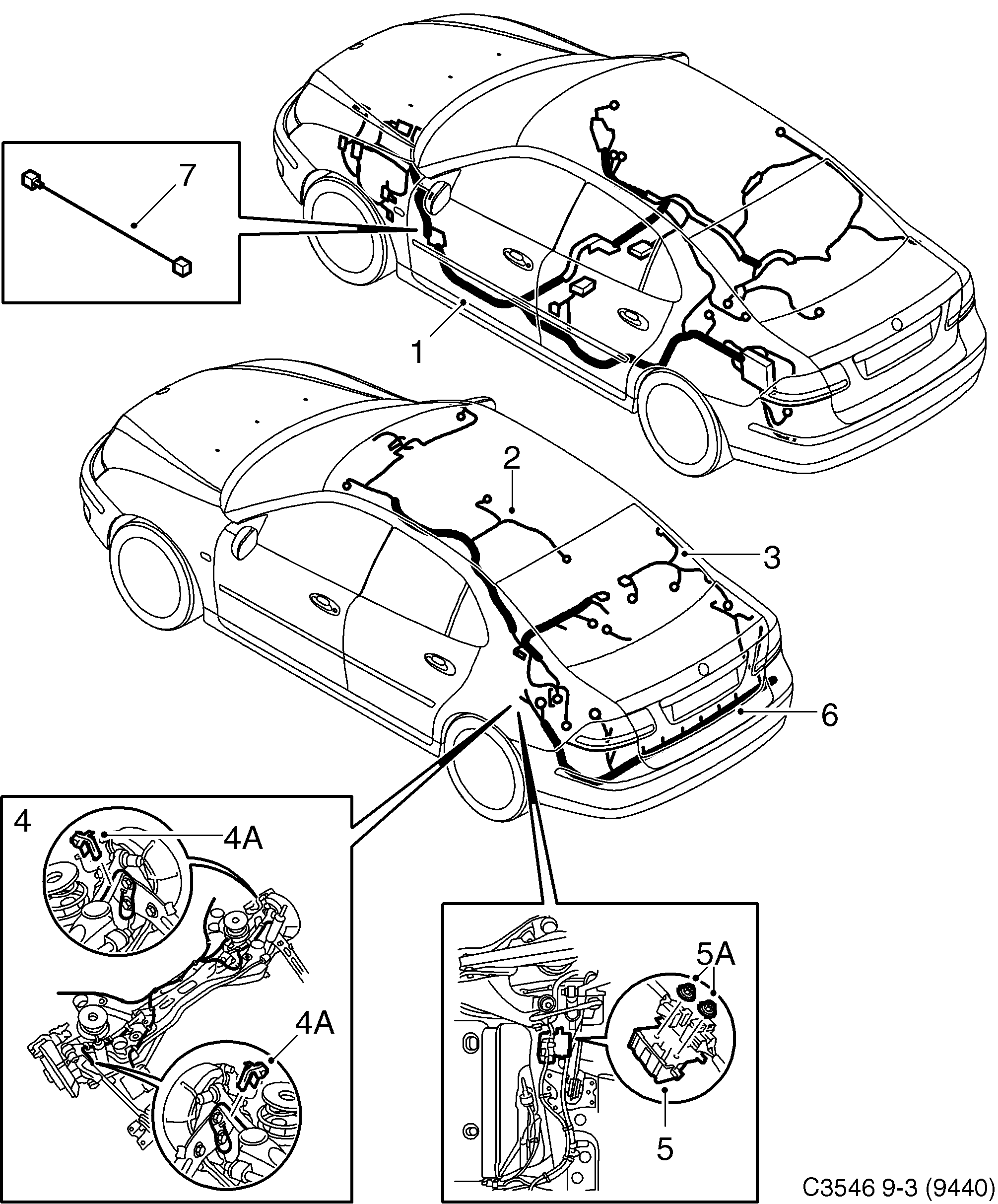

3230: Système électrique, généralités - Conduites et fusibles - Compartiment - Toit et arrière

(2006 | 5D, 4D, CV) | Pour Saab 9-3 (9440) (2006)

100%

(N°3220)

Section 3230

(N°3240)

Pos.	Réf.	Description	Usage	Qté
1	12 765 562 Câblage LHD • B207	Câblage	LHD B207	1
1	12 765 563 Câblage LHD • B207	Câblage	LHD B207	1
1	12 765 564 Câblage LHD • B207	Câblage	LHD B207	1
1	12 765 565 Câblage LHD • B207, Z18XE	Câblage	LHD B207, Z18XE	1
1	12 765 566 Câblage LHD • B284	Câblage	LHD B284	1
1	12 765 567 Câblage LHD • B284	Câblage	LHD B284	1
1	12 765 568 Câblage LHD • Z19DT, Z19DTH	Câblage	LHD Z19DT, Z19DTH	1
1	12 765 569 Câblage RHD • B207	Câblage	RHD B207	1
1	12 765 570 Câblage RHD • B207, Z18XE	Câblage	RHD B207, Z18XE	1
1	12 765 571 Câblage RHD • B284	Câblage	RHD B284	1
1	12 765 572 Câblage RHD • Z19DT, Z19DTH	Câblage	RHD Z19DT, Z19DTH	1
1	12 765 590 Câblage LHD • B207	Câblage	LHD B207	1
1	12 765 591 Câblage LHD • B207	Câblage	LHD B207	1
1	12 765 592 Câblage LHD • B207	Câblage	LHD B207	1
1	12 765 593 Câblage LHD • B207, Z18XE	Câblage	LHD B207, Z18XE	1
1	12 765 594 Câblage LHD • B284	Câblage	LHD B284	1
1	12 765 595 Câblage LHD • B284	Câblage	LHD B284	1
1	12 765 596 Câblage LHD • Z19DT, Z19DTH	Câblage	LHD Z19DT, Z19DTH	1
1	12 765 597 Câblage RHD • B207	Câblage	RHD B207	1
1	12 765 598 Câblage RHD • Z18XE, B207	Câblage	RHD Z18XE, B207	1
1	12 765 599 Câblage RHD • B284	Câblage	RHD B284	1
1	12 765 600 Câblage RHD • Z19DTH, Z19DT	Câblage	RHD Z19DTH, Z19DT	1
1	12 765 646 Câblage -2006, LHD • B207	Câblage	-2006, LHD B207	1
1	12 766 963 Câblage 2006-, LHD • B207	Câblage	2006-, LHD B207	1
1	12 765 647 Câblage -2006, LHD • B207	Câblage	-2006, LHD B207	1
1	12 766 962 Câblage 2006-, LHD • B207	Câblage	2006-, LHD B207	1
1	12 765 648 Câblage -2006, LHD • B207	Câblage	-2006, LHD B207	1
1	12 766 961 Câblage 2006-, LHD • B207	Câblage	2006-, LHD B207	1
1	12 765 649 Câblage -2006, LHD • B207	Câblage	-2006, LHD B207	1
1	12 766 960 Câblage 2006-, LHD • B207	Câblage	2006-, LHD B207	1
1	12 765 650 Câblage -2006, LHD • B284	Câblage	-2006, LHD B284	1
1	12 766 959 Câblage 2006-, LHD • B284	Câblage	2006-, LHD B284	1
1	12 765 651 Câblage -2006, LHD • B284	Câblage	-2006, LHD B284	1
1	12 766 958 Câblage 2006-, LHD • B284	Câblage	2006-, LHD B284	1
1	12 766 954 Câblage 2006-, LHD • Z19DT, Z19DTH	Câblage	2006-, LHD Z19DT, Z19DTH	1
1	12 765 652 Câblage -2006, RHD • B207	Câblage	-2006, RHD B207	1
1	12 766 957 Câblage 2006-, RHD • B207	Câblage	2006-, RHD B207	1
1	12 765 653 Câblage -2006, RHD • B207	Câblage	-2006, RHD B207	1
1	12 766 956 Câblage 2006-, RHD • B207	Câblage	2006-, RHD B207	1
1	12 765 654 Câblage -2006, RHD • B284	Câblage	-2006, RHD B284	1
1	12 766 955 Câblage 2006-, RHD • B284	Câblage	2006-, RHD B284	1
1	12 766 953 Câblage 2006-, RHD • Z19DT, Z19DTH	Câblage	2006-, RHD Z19DT, Z19DTH	1
2	12 766 792 Câblage 2006- • Nom de la substance...	Câblage	2006- Nom de la substance...	1
2	12 787 603 Câblage -2006 • Pour voitures équipées d'un...	Câblage	-2006 Pour voitures équipées d'un...	1
2	12 766 787 Câblage 2006- • Pour voitures équipées d'un...	Câblage	2006- Pour voitures équipées d'un...	1
2	12 766 793 Câblage 2006- • Avec téléphone. Nom de...	Câblage	2006- Avec téléphone. Nom de...	1
2	12 766 790 Câblage 2006- • Avec téléphone. Pour voitures...	Câblage	2006- Avec téléphone. Pour voitures...	1
2	12 766 801 Câblage 2006- • Pour voitures équipées d'un...	Câblage	2006- Pour voitures équipées d'un...	1
2	12 766 799 Câblage 2006- • Pour voitures équipées d'un...	Câblage	2006- Pour voitures équipées d'un...	1
2	12 766 791 Câblage 2006- • Pour voitures équipées d'un...	Câblage	2006- Pour voitures équipées d'un...	1
2	12 766 788 Câblage 2006- • Pour voitures équipées d'un...	Câblage	2006- Pour voitures équipées d'un...	1
2	12 766 802 Câblage 2006- • Pour voitures équipées d'un...	Câblage	2006- Pour voitures équipées d'un...	1
2	12 804 162 Câblage -2006 • Handsfree \| Pour voitures...	Câblage	-2006 Handsfree \| Pour voitures...	1
2	12 804 161 Câblage -2006 • Pour voitures équipées d'un...	Câblage	-2006 Pour voitures équipées d'un...	1
2	12 766 800 Câblage 2006- • Pour voitures équipées d'un...	Câblage	2006- Pour voitures équipées d'un...	1
2	12 766 798 Câblage 2006- • Pour voitures équipées d'un...	Câblage	2006- Pour voitures équipées d'un...	1
2	12 785 586 Câblage -2006 • Pour voitures équipées d'un...	Câblage	-2006 Pour voitures équipées d'un...	1
2	12 766 789 Câblage 2006- • Pour voitures équipées d'un...	Câblage	2006- Pour voitures équipées d'un...	1
	12 804 165 Câblage Connection between cable harness...	Câblage	Connection between cable harness...	1
	12 804 159 Câblage Connection between cable harness...	Câblage	Connection between cable harness...	1
2	12 792 717 Câblage -2006 • Pour voitures équipées d'un...	Câblage	-2006 Pour voitures équipées d'un...	1
2	12 766 794 Câblage 2006- • Pour voitures équipées d'un...	Câblage	2006- Pour voitures équipées d'un...	1
2	12 795 336 Câblage -2006 • Avec téléphone. Nom de...	Câblage	-2006 Avec téléphone. Nom de...	1
2	12 766 796 Câblage 2006- • Avec téléphone. Nom de...	Câblage	2006- Avec téléphone. Nom de...	1
2	12 805 387 Câblage -2006 • Pour voitures équipées d'un...	Câblage	-2006 Pour voitures équipées d'un...	1
2	12 766 806 Câblage 2006- • Pour voitures équipées d'un...	Câblage	2006- Pour voitures équipées d'un...	1
2	12 805 388 Câblage -2006 • Pour voitures équipées d'un...	Câblage	-2006 Pour voitures équipées d'un...	1
2	12 766 807 Câblage 2006- • Pour voitures équipées d'un...	Câblage	2006- Pour voitures équipées d'un...	1
2	12 805 429 Câblage -2006 • Pour voitures équipées d'un...	Câblage	-2006 Pour voitures équipées d'un...	1
2	12 766 812 Câblage 2006- • Pour voitures équipées d'un...	Câblage	2006- Pour voitures équipées d'un...	1
3	12 802 598 Câblage Sans navigation/téléphone. tablette arrière	Câblage	Sans navigation/téléphone. tablette arrière	1
3	12 802 597 Câblage tablette arrière	Câblage	tablette arrière	1
3	12 802 596 Câblage Sans navigation/téléphone. Pour voitures...	Câblage	Sans navigation/téléphone. Pour voitures...	1
3	12 802 595 Câblage tablette arrière	Câblage	tablette arrière	1
4	12 804 652 Câblage Essieu arrière	Câblage	Essieu arrière	1
4	12 804 651 Câblage Essieu arrière Xénon	Câblage	Essieu arrière Xénon	1
4A	24 454 236 Fixation N'est pas une pièce...	Fixation	N'est pas une pièce...	1
5	12 790 404 Capot câblage	Capot	câblage	1
5A	92 152 037 Ecrou	Ecrou		2
6	12 787 650 Câblage Nom de la substance...	Câblage	Nom de la substance...	1
6	12 792 899 Câblage (12787651) \| Nom de...	Câblage	(12787651) \| Nom de...	1
6	12 830 204 Câblage Arrière	Câblage	Arrière	1
6	12 830 785 Câblage Arrière Système de stationnement...	Câblage	Arrière Système de stationnement...	1
6	12 756 336 Câblage LHD • Arrière	Câblage	LHD Arrière	1
6	12 756 337 Câblage LHD • Arrière Système de stationnement...	Câblage	LHD Arrière Système de stationnement...	1
6	12 792 718 Câblage Panneau extrémité arrière	Câblage	Panneau extrémité arrière	1
6	12 764 425 Câblage LHD • Panneau extrémité arrière	Câblage	LHD Panneau extrémité arrière	1
	12 795 338 Câblage Hayon	Câblage	Hayon	1
7	12 801 033 Câble optique L=670 MM \| Radio...	Câble optique	L=670 MM \| Radio...	1
7	12 801 030 Câble optique L=3200 MM \| Avec...	Câble optique	L=3200 MM \| Avec...	1
7	12 801 038 Câble optique LHD • L=1445 MM \| Système...	Câble optique	LHD L=1445 MM \| Système...	1
7	12 801 032 Câble optique L=240 MM \| Radio...	Câble optique	L=240 MM \| Radio...	1
7	12 801 031 Câble optique L=680 MM \| Radio...	Câble optique	L=680 MM \| Radio...	1
7	12 801 034 Câble optique L=2830 MM \| Système...	Câble optique	L=2830 MM \| Système...	1
7	12 801 035 Câble optique L=2865 MM \| Radio...	Câble optique	L=2865 MM \| Radio...	1
7	12 801 036 Câble optique L=2895 MM \| Radio...	Câble optique	L=2895 MM \| Radio...	1
7	12 801 039 Câble optique L=3710 MM \| Système...	Câble optique	L=3710 MM \| Système...	1
7	12 801 040 Câble optique LHD • L=3740 MM \| Entre...	Câble optique	LHD L=3740 MM \| Entre...	1
	12 770 997 Câble optique L=4200 MM \| Entre...	Câble optique	L=4200 MM \| Entre...	1
7	12 832 567 Câble optique L=595 MM \| Radio...	Câble optique	L=595 MM \| Radio...	1
7	12 832 566 Câble optique L=870 MM \| Radio...	Câble optique	L=870 MM \| Radio...	1
7	12 832 569 Câble optique L=1195 MM \| Radio...	Câble optique	L=1195 MM \| Radio...	1
7	12 832 570 Câble optique L=1850 MM \| Système...	Câble optique	L=1850 MM \| Système...	1
7	12 832 568 Câble optique L=2770 MM \| Avec...	Câble optique	L=2770 MM \| Avec...	1
7	12 832 565 Câble optique L=3740 MM \| Système...	Câble optique	L=3740 MM \| Système...	1
	12 765 629 Câblage LHD • Côté conducteur. coussin gonflable	Câblage	LHD Côté conducteur. coussin gonflable	1
	12 765 630 Câblage LHD • Côté passager. coussin gonflable	Câblage	LHD Côté passager. coussin gonflable	1
	12 765 631 Câblage RHD • Côté conducteur. coussin gonflable	Câblage	RHD Côté conducteur. coussin gonflable	1
	12 765 632 Câblage RHD • Côté passager. coussin gonflable	Câblage	RHD Côté passager. coussin gonflable	1
	12 765 581 Câblage LH \| Avant. tendeur...	Câblage	LH \| Avant. tendeur...	1
	12 765 582 Câblage RH \| Avant. tendeur...	Câblage	RH \| Avant. tendeur...	1
	12 765 661 Câblage -2006 • LH \| Arrière. tendeur...	Câblage	-2006 LH \| Arrière. tendeur...	1
	12 766 965 Câblage 2006- • LH \| Arrière. tendeur...	Câblage	2006- LH \| Arrière. tendeur...	1
	12 765 662 Câblage -2006 • RH \| Arrière. tendeur...	Câblage	-2006 RH \| Arrière. tendeur...	1
	12 766 964 Câblage 2006- • RH \| Arrière. tendeur...	Câblage	2006- RH \| Arrière. tendeur...	1
	12 765 609 Câblage LH \| Avant. tendeur...	Câblage	LH \| Avant. tendeur...	1
	12 765 610 Câblage RH \| Avant. tendeur...	Câblage	RH \| Avant. tendeur...	1
	12 765 573 Câblage LH \| airbag latéral	Câblage	LH \| airbag latéral	1
	12 765 574 Câblage RH \| airbag latéral	Câblage	RH \| airbag latéral	1
	12 765 601 Câblage LH \| airbag latéral	Câblage	LH \| airbag latéral	1
	12 765 602 Câblage RH \| airbag latéral	Câblage	RH \| airbag latéral	1
	12 765 655 Câblage -2006 • LH \| airbag latéral...	Câblage	-2006 LH \| airbag latéral...	1
	12 766 971 Câblage 2006- • LH \| airbag latéral...	Câblage	2006- LH \| airbag latéral...	1
	12 765 656 Câblage 2006-2006 • RH \| airbag latéral...	Câblage	2006-2006 RH \| airbag latéral...	1
	12 766 970 Câblage 2006- • RH \| airbag latéral...	Câblage	2006- RH \| airbag latéral...	1
	12 765 575 Câblage LH \| Rail de...	Câblage	LH \| Rail de...	1
	12 765 576 Câblage RH \| Rail de...	Câblage	RH \| Rail de...	1
	12 765 603 Câblage LH \| Rail de...	Câblage	LH \| Rail de...	1
	12 765 604 Câblage RH \| Rail de...	Câblage	RH \| Rail de...	1
	12 765 577 Câblage Côté conducteur. Capteur latéral...	Câblage	Côté conducteur. Capteur latéral...	1
	12 765 578 Câblage Côté passager. Capteur latéral...	Câblage	Côté passager. Capteur latéral...	1
	12 765 605 Câblage Côté conducteur. Capteur latéral...	Câblage	Côté conducteur. Capteur latéral...	1
	12 765 606 Câblage Côté passager. Capteur latéral...	Câblage	Côté passager. Capteur latéral...	1
	12 765 659 Câblage -2006 • Côté conducteur. Capteur latéral...	Câblage	-2006 Côté conducteur. Capteur latéral...	1
	12 766 967 Câblage 2006- • Côté conducteur. Capteur latéral...	Câblage	2006- Côté conducteur. Capteur latéral...	1
	12 765 660 Câblage -2006 • Côté passager. Capteur latéral...	Câblage	-2006 Côté passager. Capteur latéral...	1
	12 766 966 Câblage 2006- • Côté passager. Capteur latéral...	Câblage	2006- Côté passager. Capteur latéral...	1
	12 765 579 Câblage Arrière. Elément sensible Côté...	Câblage	Arrière. Elément sensible Côté...	1
	12 765 580 Câblage Arrière. Elément sensible Côté...	Câblage	Arrière. Elément sensible Côté...	1
	12 765 607 Câblage Arrière. Elément sensible Côté...	Câblage	Arrière. Elément sensible Côté...	1
	12 765 608 Câblage Arrière. Elément sensible Côté...	Câblage	Arrière. Elément sensible Côté...	1
	12 765 657 Câblage -2006 • LH, Roll over protection...	Câblage	-2006 LH, Roll over protection...	1
	12 766 969 Câblage 2006- • LH, Roll over protection...	Câblage	2006- LH, Roll over protection...	1
	12 765 658 Câblage -2006 • RH, Roll over protection	Câblage	-2006 RH, Roll over protection	1
	12 766 968 Câblage 2006- • RH, Roll over protection	Câblage	2006- RH, Roll over protection	1
