Où trouver le schéma éclaté et les références de pièces pour Eclairage sur Saab 9-3 (9440) 2009 ?

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Eclairage sur Saab 9-3 (9440) 2009. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Comment identifier une référence de pièce constructeur Saab dans la section Eclairage ?

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Comment copier une référence de pièce Saab de la section Eclairage pour passer commande ?

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Que signifie la mention NLS sur une référence de rechange Saab ?

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Eclairage est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Comment vérifier si les références de la section Eclairage conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

EPC

Accédez à votre espace Saabiste.

Articles Mon Garage Diagnostic WIS EPC Soutien

Rejoindre

Retour aux Modèles

Retour aux Groupes

Rechercher par VIN

Recherche par référence

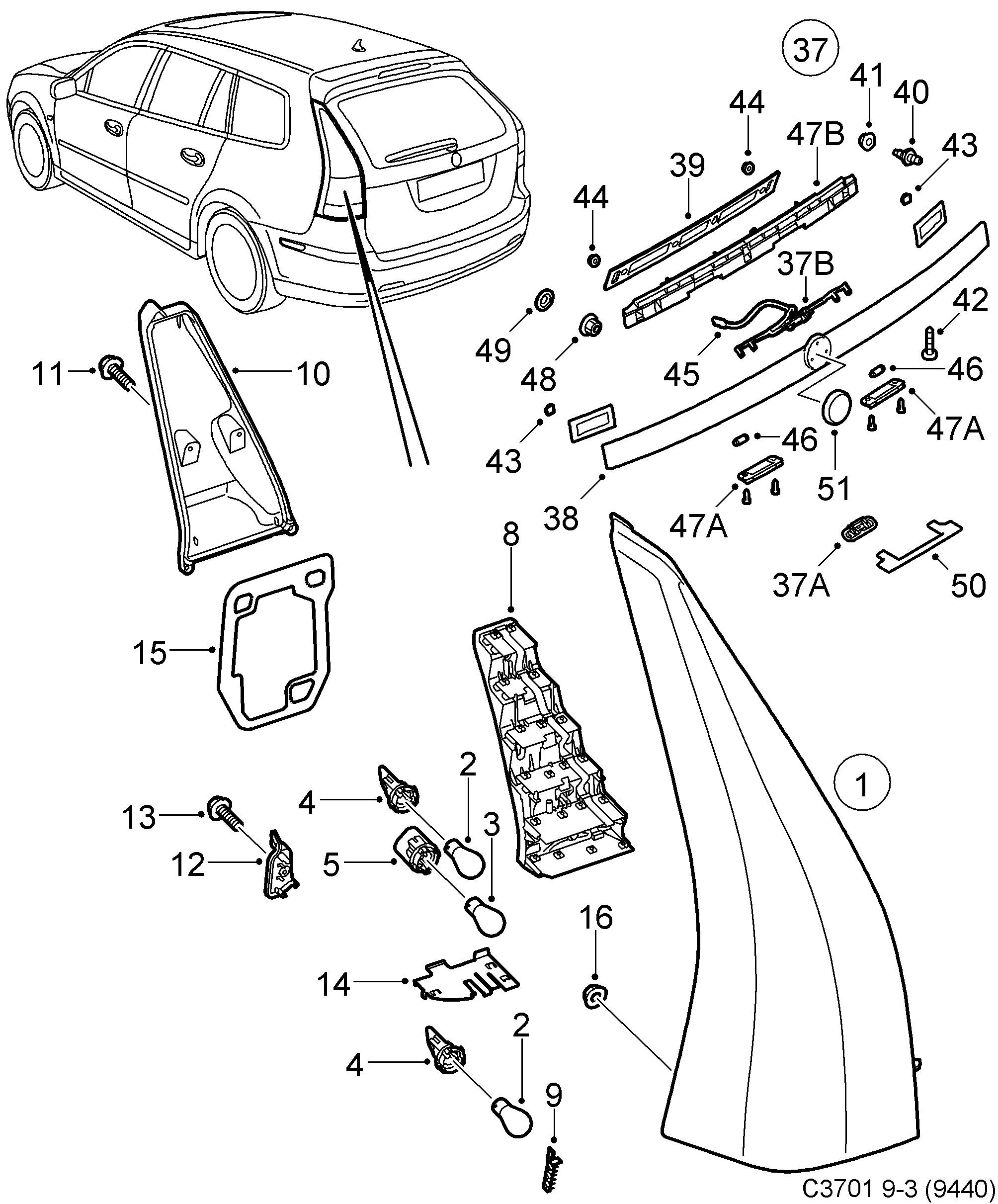

1300: Système électrique, généralités - Eclairage - Feu arrière

(2006 - 2012 | 5D) | Pour Saab 9-3 (9440) (2009)

100%

(N°1270)

Section 1300

(N°1400)

Pos.	Réf.	Description	Usage	Qté
1	12 791 566 12 777 321 Feu arrière 2006-2011 • LH \| Pour circulation...	Feu arrière	2006-2011 LH \| Pour circulation...	1
1	12 777 321 Feu arrière 2007-2011 • LH \| Pour circulation...	Feu arrière	2007-2011 LH \| Pour circulation...	1
1	12 791 567 12 777 322 Feu arrière 2006-2011 • RH \| Pour circulation...	Feu arrière	2006-2011 RH \| Pour circulation...	1
1	12 777 322 Feu arrière 2007-2011 • RH \| Pour circulation...	Feu arrière	2007-2011 RH \| Pour circulation...	1
1	12 791 569 Feu arrière RH \| Pour circulation...	Feu arrière	RH \| Pour circulation...	1
1	12 791 568 Feu arrière LH \| Pour circulation...	Feu arrière	LH \| Pour circulation...	1
1	12 770 167 Feu arrière 2008-2011 • LH	Feu arrière	2008-2011 LH	1
1	12 770 168 Feu arrière 2008-2011 • RH	Feu arrière	2008-2011 RH	1
1	12 774 408 Carter LH	Carter	LH	1
1	12 774 409 Carter RH	Carter	RH	1
1	12 778 453 Carter 2008-2011 • LH	Carter	2008-2011 LH	1
1	12 778 454 Carter 2008-2011 • RH	Carter	2008-2011 RH	1
2	93 190 466 Ampoule Ampoule	Ampoule	Ampoule	2
3	12 795 069 93 190 465 Ampoule Ampoule	Ampoule	Ampoule	1
3	93 190 465 Ampoule Ampoule	Ampoule	Ampoule	1
4	12 756 379 Porte-lampe	Porte-lampe		2
5	12 756 991 Porte-lampe clignotants	Porte-lampe	clignotants	1
8	12 774 406 Kit réparation LH \| Ampoule LED...	Kit réparation	LH \| Ampoule LED...	1
9	12 774 399 Kit réparation LH \| Ampoule LED...	Kit réparation	LH \| Ampoule LED...	1
11	12 764 432 Vis	Vis		2
8	12 774 405 Kit réparation RH \| Ampoule LED...	Kit réparation	RH \| Ampoule LED...	1
9	12 774 398 Kit réparation RH \| Ampoule LED...	Kit réparation	RH \| Ampoule LED...	1
10	12 756 374 Couverture LH	Couverture	LH	1
10	12 774 400 Couverture RH	Couverture	RH	1
12	12 756 375 Couverture LH	Couverture	LH	1
12	12 774 397 Couverture RH	Couverture	RH	1
13	12 764 432 Vis	Vis		1
14	12 794 010 Couverture LH	Couverture	LH	1
14	12 794 011 Couverture RH	Couverture	RH	1
15	12 756 378 Joint LH	Joint	LH	1
15	12 774 401 Joint RH	Joint	RH	1
	RaccordConduites et fusibles 2008-2011 • Feu position	RaccordConduites et fusibles 2008-2011 • Feu position
16	11 089 474 Ecrou hexagonal	Ecrou hexagonal		8
16	12 778 389 Ecrou 2008-2011	Ecrou	2008-2011	8
37	12 783 831 Poignée 2008-2011 • Chrome	Poignée	2008-2011 Chrome	1
37	12 783 832 Poignée 2008-2009 • Turbo X \| Titane	Poignée	2008-2009 Turbo X \| Titane	1
37A	12 766 196 Interrupteur	Interrupteur		1
37B	12 788 425 Microrupteur	Microrupteur		1
38	12 778 844 Plaque 2008-2011 • Chrome	Plaque	2008-2011 Chrome	1
39	12 766 202 Joint	Joint		1
40	12 766 199 Vis	Vis		6
41	12 766 201 Ecrou	Ecrou		6
42	12 766 198 Vis N'est pas une pièce...	Vis	N'est pas une pièce...	2
43	12 790 112 Agrafe	Agrafe		2
44	12 766 200 Ecrou	Ecrou		2
45	12 766 205 12 788 425 Câblage	Câblage		1
46	93 190 473 Ampoule 2008-2011	Ampoule	2008-2011	2
47A	12 794 597 Verre 2008-2011	Verre	2008-2011	2
47B	12 784 439 Carter 2009-2011	Carter	2009-2011	1
48	11 900 451 Ecrou	Ecrou		4
49	12 766 144 Rondelle	Rondelle		2
50	12 782 027 Joint 2008-2011	Joint	2008-2011	1
51	EmblèmePortes, hayon	EmblèmePortes, hayon
