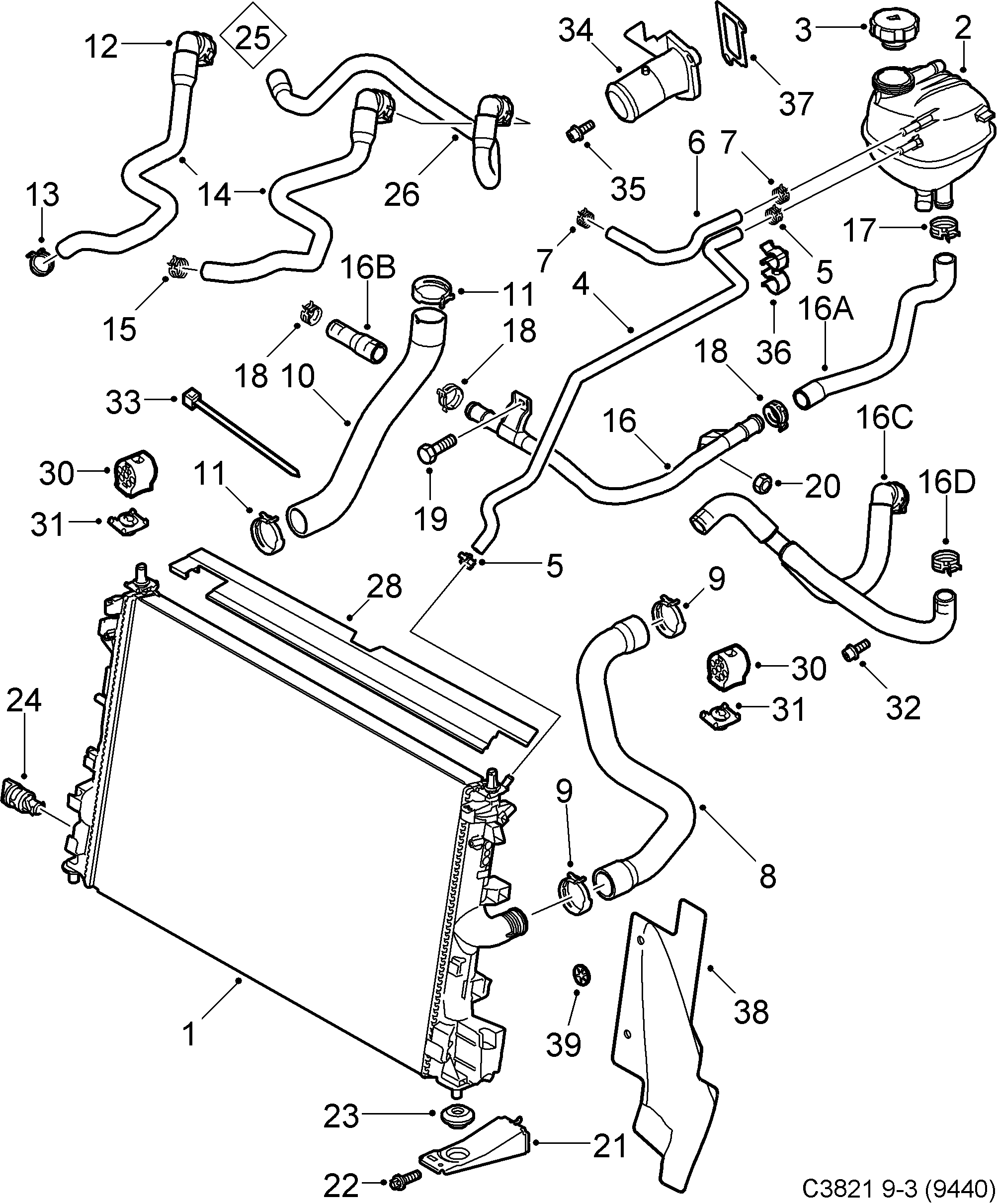

5120: Moteur - Système de refroidissement - Radiateur - Vase expansion

(2005 - 2012 | Z19DT, Z19DTH, Z19DTR) | Pour Saab 9-3 (9440) (2010)

100%

(N°5010)

Section 5120

(N°5200)

Pos.	Réf.	Description	Usage	Qté
1	13 196 477 Radiateur 2006-2010 • Z19DT, Z19DTH	Radiateur	2006-2010 Z19DT, Z19DTH	1
1	12 775 541 Radiateur 2008-2011 • Z19DTR, A19DTR	Radiateur	2008-2011 Z19DTR, A19DTR	1
1	13 200 486 Radiateur 2006-2010 • Z19DT, Z19DTH	Radiateur	2006-2010 Z19DT, Z19DTH	1
1	12 775 540 Radiateur 2008-2011 • Z19DTR, A19DTR	Radiateur	2008-2011 Z19DTR, A19DTR	1
2	12 791 287 Vase expansion Z19DT, Z19DTH, Z19DTR	Vase expansion	Z19DT, Z19DTH, Z19DTR	1
3	92 02 799 Couvercle Z19DT, Z19DTH, Z19DTR	Couvercle	Z19DT, Z19DTH, Z19DTR	1
4	12 788 427 Durit radiateur 2005-2010 • Z19DT, Z19DTH • purge	Durit radiateur	2005-2010 Z19DT, Z19DTH purge	1
4	12 779 399 Flexible 2008-2011 • Z19DTR, A19DTR • purge	Flexible	2008-2011 Z19DTR, A19DTR purge	1
5	90 572 589 Collier serrage 2010-2011 • Z19DT, Z19DTH, Z19DTR	Collier serrage	2010-2011 Z19DT, Z19DTH, Z19DTR	2
6	13 119 225 Durit radiateur 2005-2010 • Z19DT, Z19DTH • purge	Durit radiateur	2005-2010 Z19DT, Z19DTH purge	1
6	12 841 985 Flexible 2008-2011 • Z19DTR, A19DTR • purge	Flexible	2008-2011 Z19DTR, A19DTR purge	1
7	90 572 589 Collier serrage 2010-2011 • Z19DT, Z19DTH, Z19DTR	Collier serrage	2010-2011 Z19DT, Z19DTH, Z19DTR	2
8	13 119 222 Durit radiateur 2005-2010 • Z19DT, Z19DTH • admission	Durit radiateur	2005-2010 Z19DT, Z19DTH admission	1
8	12 770 428 Durit radiateur 2008-2011 • Z19DTR, A19DTR • admission	Durit radiateur	2008-2011 Z19DTR, A19DTR admission	1
9	13 136 147 Collier serrage Z19DT, Z19DTH, Z19DTR	Collier serrage	Z19DT, Z19DTH, Z19DTR	2
10	13 119 223 Durit radiateur 2005-2010 • Z19DT, Z19DTH • échappement	Durit radiateur	2005-2010 Z19DT, Z19DTH échappement	1
10	12 770 429 Durit radiateur 2008-2011 • Z19DTR, A19DTR • échappement	Durit radiateur	2008-2011 Z19DTR, A19DTR échappement	1
11	13 136 147 Collier serrage Z19DT, Z19DTH, Z19DTR	Collier serrage	Z19DT, Z19DTH, Z19DTR	2
12	13 119 230 Flexible Z19DT, Z19DTH, Z19DTR • échappement	Flexible	Z19DT, Z19DTH, Z19DTR échappement	1
13	90 572 594 Collier serrage 2005-2010 • Z19DT, Z19DTH	Collier serrage	2005-2010 Z19DT, Z19DTH	1
13	90 572 590 Collier serrage 2008-2011 • Z19DTR, A19DTR	Collier serrage	2008-2011 Z19DTR, A19DTR	1
14	13 119 226 Flexible 2005-2010 • Z19DT, Z19DTH • Pour voitures sans kit...	Flexible	2005-2010 Z19DT, Z19DTH Pour voitures sans kit...	1
14	12 804 237 Flexible 2005-2010, LHD • Z19DT, Z19DTH • Pour voitures équipées du...	Flexible	2005-2010, LHD Z19DT, Z19DTH Pour voitures équipées du...	1
14	12 770 424 Flexible 2008-2011 • Z19DTR, A19DTR • Pour voitures équipées du...	Flexible	2008-2011 Z19DTR, A19DTR Pour voitures équipées du...	1
14	12 770 425 Flexible 2008-2011 • Z19DTR, A19DTR • Pour voitures sans kit...	Flexible	2008-2011 Z19DTR, A19DTR Pour voitures sans kit...	1
15	90 572 594 Collier serrage Z19DT, Z19DTH, Z19DTR	Collier serrage	Z19DT, Z19DTH, Z19DTR	1
16	13 156 877 Tuyau 2005-2010 • Z19DT, Z19DTH	Tuyau	2005-2010 Z19DT, Z19DTH	1
16A	13 119 224 Flexible 2005-2010 • Z19DT, Z19DTH	Flexible	2005-2010 Z19DT, Z19DTH	1
16B	13 156 876 Flexible 2005-2010 • Z19DT, Z19DTH	Flexible	2005-2010 Z19DT, Z19DTH	1
16C	12 770 426 Tuyau 2008-2011 • Z19DTR, A19DTR • échappement	Tuyau	2008-2011 Z19DTR, A19DTR échappement	1
16D	90 572 590 Collier serrage 2008-2011 • Z19DTR, A19DTR	Collier serrage	2008-2011 Z19DTR, A19DTR	1
17	90 572 594 Collier serrage Z19DT, Z19DTH, Z19DTR	Collier serrage	Z19DT, Z19DTH, Z19DTR	1
18	90 572 594 Collier serrage Z19DT, Z19DTH, Z19DTR	Collier serrage	Z19DT, Z19DTH, Z19DTR	3
19	11 900 354 Vis 2006-2011 • Z19DT, Z19DTH, Z19DTR	Vis	2006-2011 Z19DT, Z19DTH, Z19DTR	1
20	11 900 439 Ecrou Z19DT, Z19DTH, Z19DTR	Ecrou	Z19DT, Z19DTH, Z19DTR	1
21	12 789 871 Support radiateur Z19DT, Z19DTH, Z19DTR	Support radiateur	Z19DT, Z19DTH, Z19DTR	2
22	11 900 025 Vis Z19DT, Z19DTH, Z19DTR	Vis	Z19DT, Z19DTH, Z19DTR	2
23	90 091 989 Bague caoutchouc Z19DT, Z19DTH, Z19DTR	Bague caoutchouc	Z19DT, Z19DTH, Z19DTR	2
24	24 411 010 Bouchon drainage Z19DT, Z19DTH, Z19DTR	Bouchon drainage	Z19DT, Z19DTH, Z19DTR	1
25	ChaufferetteSystème de refroidissement Z19DT, Z19DTH, Z19DTR	ChaufferetteSystème de refroidissement Z19DT, Z19DTH, Z19DTR			1
26	12 804 236 Flexible LHD • Z19DT, Z19DTH, Z19DTR • Pour voitures équipées du...	Flexible	LHD Z19DT, Z19DTH, Z19DTR Pour voitures équipées du...	1
	Dépose/reposeur chaleurChauffage et ventilation Z19DT, Z19DTH, Z19DTR	Dépose/reposeur chaleurChauffage et ventilation Z19DT, Z19DTH, Z19DTR			1
28	12 800 612 Joint 2008-2011 • Z19DTR, A19DTR	Joint	2008-2011 Z19DTR, A19DTR	1
30	13 186 475 Ressort Z19DT, Z19DTH, Z19DTR	Ressort	Z19DT, Z19DTH, Z19DTR	2
31	Clip Z19DT, Z19DTH, Z19DTR • N'est pas une pièce...	Clip	Z19DT, Z19DTH, Z19DTR N'est pas une pièce...	1
32	55 213 862 Vis creuse 2008-2011 • Z19DTR, A19DTR • Tube sortie	Vis creuse	2008-2011 Z19DTR, A19DTR Tube sortie	1
33	11 900 512 Ruban serrage 2008-2011 • Z19DTR, A19DTR • Tube sortie	Ruban serrage	2008-2011 Z19DTR, A19DTR Tube sortie	1
34	93 192 524 Manchon de raccordement 2008-2011 • Z19DTR, A19DTR • Tube sortie	Manchon de raccordement	2008-2011 Z19DTR, A19DTR Tube sortie	1
35	93 191 410 93 177 832 Vis à tête hexagonale 2008-2011 • Z19DTR, A19DTR	Vis à tête hexagonale	2008-2011 Z19DTR, A19DTR	2
36	12 756 974 Collier serrage 2008-2011 • Z19DTR, A19DTR	Collier serrage	2008-2011 Z19DTR, A19DTR	1
37	55 212 676 Joint 2008-2011 • Z19DTR, A19DTR	Joint	2008-2011 Z19DTR, A19DTR	1
38	12 761 748 Déflecteur 2010-2011 • Z19DTR, A19DTR	Déflecteur	2010-2011 Z19DTR, A19DTR	2
39	92 151 914 Clip 2010-2011 • Z19DTR, A19DTR	Clip	2010-2011 Z19DTR, A19DTR	4
