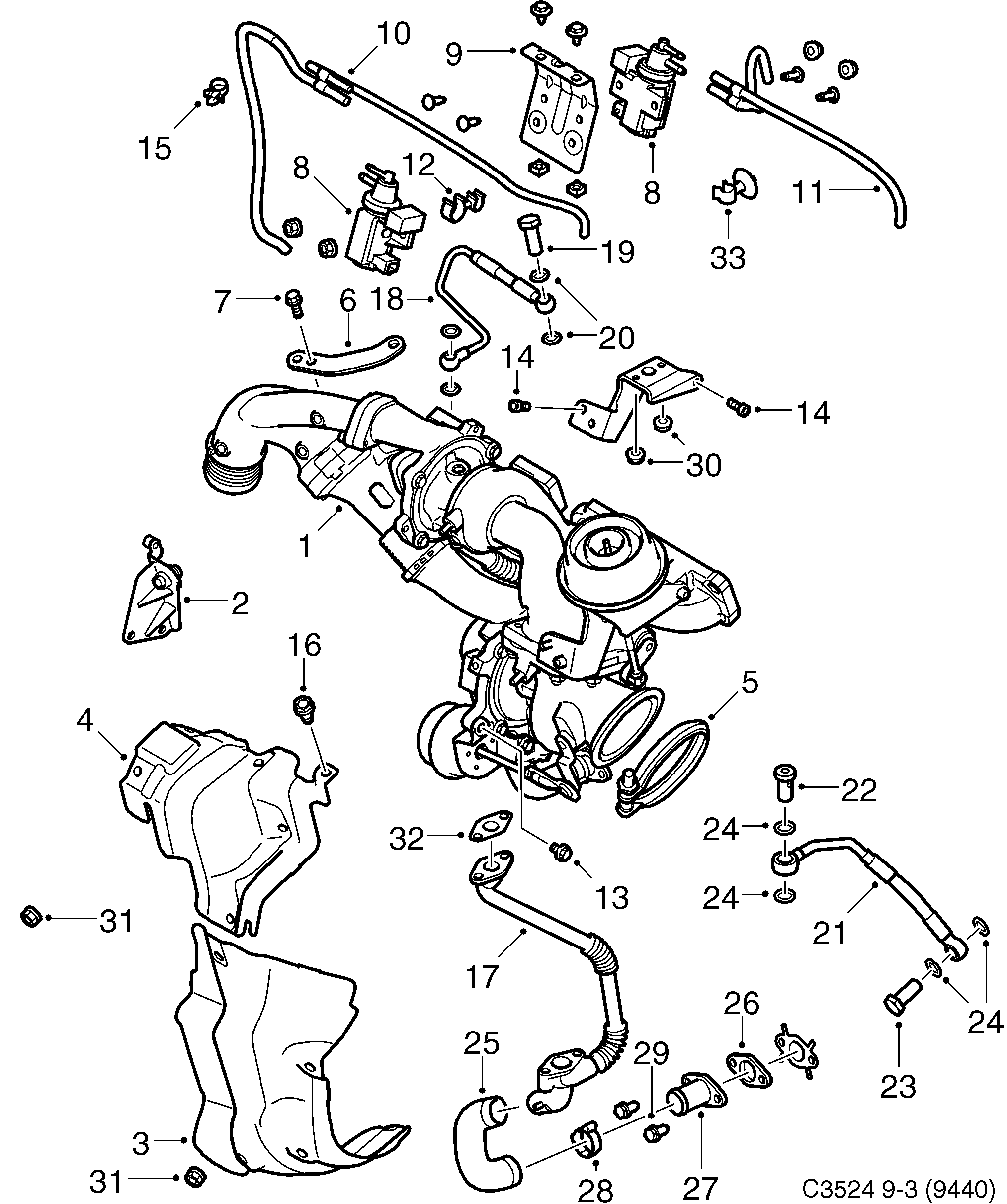

7105: Moteur - Système de suralimentation - Turbocompresseur

(2008 - 2012 | Z19DTR) | Pour Saab 9-3 (9440) (2010)

100%

(N°7100)

Section 7105

(N°8000)

Pos.	Réf.	Description	Usage	Qté
1	93 194 991 Tubulure d'échappement 2008-2011 • Z19DTR	Tubulure d'échappement	2008-2011 Z19DTR	1
2	93 167 120 Fixation 2009-2011 • Z19DTR	Fixation	2009-2011 Z19DTR	1
3	55 210 047 Déflecteur 2008-2011 • Z19DTR	Déflecteur	2008-2011 Z19DTR	1
4	55 212 400 Tôle isolante 2008-2011 • Z19DTR	Tôle isolante	2008-2011 Z19DTR	1
5	55 209 165 Collier de serrage 2008-2011 • Z19DTR	Collier de serrage	2008-2011 Z19DTR	1
6	93 192 535 Fixation 2008-2011 • Z19DTR • Valve dépression	Fixation	2008-2011 Z19DTR Valve dépression	1
7	93 177 832 Vis 2008-2011 • Z19DTR • M6X18 \| Valve dépression...	Vis	2008-2011 Z19DTR M6X18 \| Valve dépression...	1
8	55 573 732 Capteur sous vide 2008-2011 • Z19DTR	Capteur sous vide	2008-2011 Z19DTR	2
9	55 571 151 Fixation 2009-2011 • Z19DTR	Fixation	2009-2011 Z19DTR	1
10	55 571 681 Flexible 2009-2011 • Z19DTR	Flexible	2009-2011 Z19DTR	1
11	55 571 681 Flexible 2009-2011 • Z19DTR	Flexible	2009-2011 Z19DTR	1
12	73 98 977 Ruban serrage 2008-2011 • Z19DTR • Flexible à dépression	Ruban serrage	2008-2011 Z19DTR Flexible à dépression	1
13	92 152 294 Vis 2008-2011 • Z19DTR • M6X12 \| Valve dépression...	Vis	2008-2011 Z19DTR M6X12 \| Valve dépression...	2
14	93 187 889 Vis Torx 2008-2011 • Z19DTR • M8X16 \| Valve dépression...	Vis Torx	2008-2011 Z19DTR M8X16 \| Valve dépression...	1
15	92 152 223 Collier serrage 2008-2011 • Z19DTR • Flexible à dépression	Collier serrage	2008-2011 Z19DTR Flexible à dépression	1
16	11 900 353 Vis 2008-2011 • Z19DTR • M6 x 12	Vis	2008-2011 Z19DTR M6 x 12	1
17	55 209 428 Tuyau 2008-2011 • Z19DTR	Tuyau	2008-2011 Z19DTR	1
18	55 227 758 Tuyau 2010-2011 • Z19DTR	Tuyau	2010-2011 Z19DTR	1
19	93 191 754 Vis 2008-2011 • Z19DTR • Tuyau haute pression	Vis	2008-2011 Z19DTR Tuyau haute pression	1
20	93 191 753 Joint torique 2008-2011 • Z19DTR • Tuyau haute pression	Joint torique	2008-2011 Z19DTR Tuyau haute pression	2
21	55 212 405 Tuyau 2008-2011 • Z19DTR	Tuyau	2008-2011 Z19DTR	1
22	93 191 760 Vis 2008-2011 • Z19DTR • Tuyau à dépression	Vis	2008-2011 Z19DTR Tuyau à dépression	1
23	93 191 761 Vis 2008-2011 • Z19DTR • Tuyau à dépression	Vis	2008-2011 Z19DTR Tuyau à dépression	1
24	93 191 759 Joint torique 2008-2011 • Z19DTR • Tuyau à dépression	Joint torique	2008-2011 Z19DTR Tuyau à dépression	2
25	93 191 756 Durit huile 2008-2011 • Z19DTR • Retour	Durit huile	2008-2011 Z19DTR Retour	1
26	55 196 740 Joint 2008-2011 • Z19DTR • Tuyau de retour d'huile	Joint	2008-2011 Z19DTR Tuyau de retour d'huile	2
27	93 191 757 Manchon de raccordement 2008-2011 • Z19DTR • Tuyau de retour d'huile	Manchon de raccordement	2008-2011 Z19DTR Tuyau de retour d'huile	1
28	93 179 209 Collier serrage 2008-2011 • Z19DTR • Tuyau de retour d'huile	Collier serrage	2008-2011 Z19DTR Tuyau de retour d'huile	2
29	93 191 758 Vis 2008-2011 • Z19DTR • M6X25 \| Tuyau de...	Vis	2008-2011 Z19DTR M6X25 \| Tuyau de...	2
30	11 900 428 Ecrou 2008-2011 • Z19DTR • Valve dépression Console	Ecrou	2008-2011 Z19DTR Valve dépression Console	4
31	11 900 451 Ecrou 2008-2011 • Z19DTR • M6 \| Bouclier thermique	Ecrou	2008-2011 Z19DTR M6 \| Bouclier thermique	6
32	93 167 080 Joint 2008-2011 • Z19DTR	Joint	2008-2011 Z19DTR	1
33	24 445 743 Clip 2008-2011 • Z19DTR	Clip	2008-2011 Z19DTR	1
