Question 1

Où trouver le schéma éclaté et les références de pièces pour Circuit de frein au pied sur Saab 9-3 (9440) 2011 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Circuit de frein au pied sur Saab 9-3 (9440) 2011. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Circuit de frein au pied ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Circuit de frein au pied pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Circuit de frein au pied est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Circuit de frein au pied conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

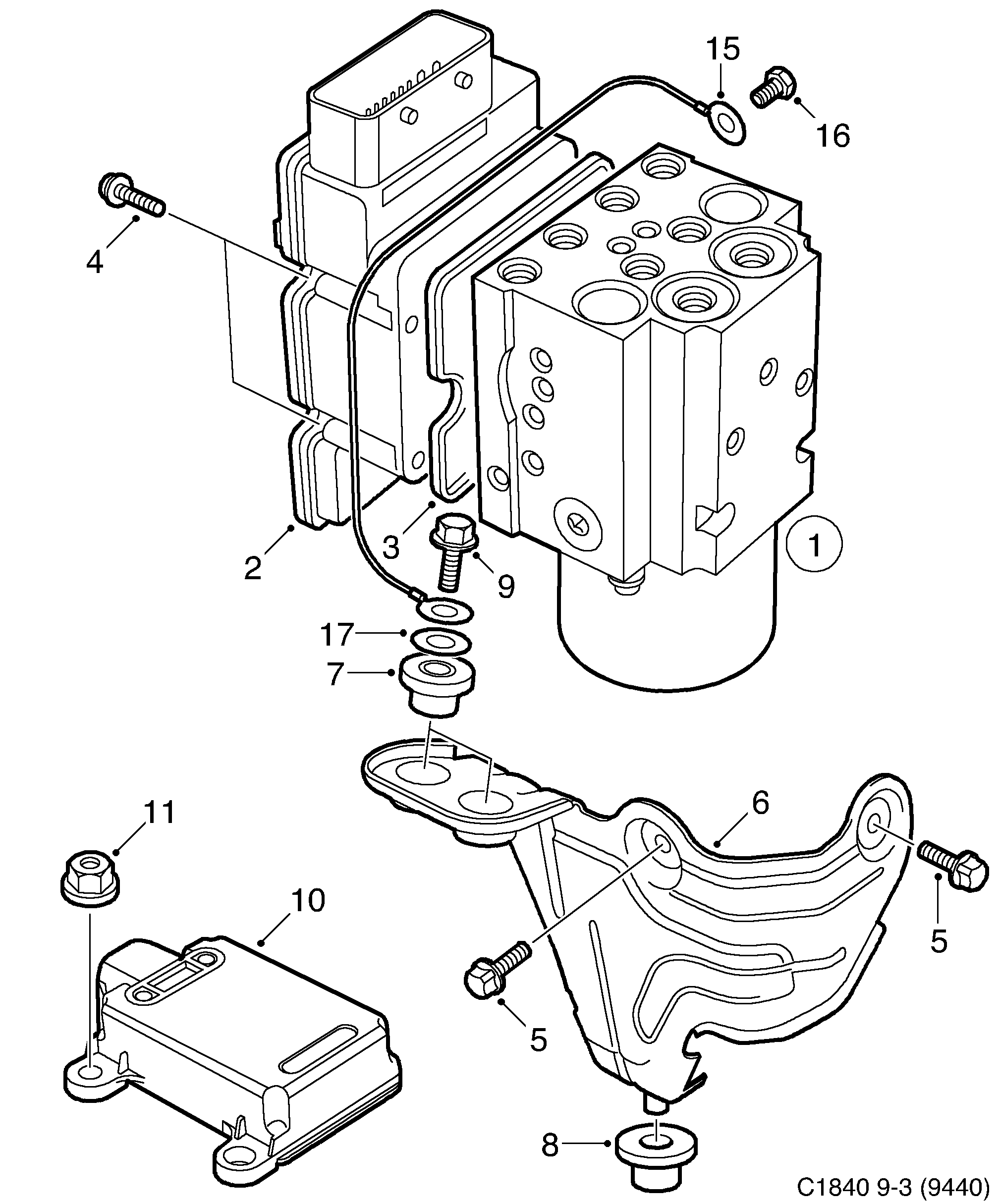

Pos.	Réf.	Description	Usage	Qté
1	93 170 632 Ensemble hydraulique 2006-2011 • ABS	Ensemble hydraulique	2006-2011 ABS	1
	93 170 479 Vis N'est pas une pièce...	Vis	N'est pas une pièce...	2
3	93 170 627 Joint N'est pas une pièce...	Joint	N'est pas une pièce...	1
1	93 185 682 Ensemble hydraulique 2006-2011 • Z18XE, B207, Z19DT, Z19DTH, Z19DTR, A19DTR, B284 • ESP	Ensemble hydraulique	2006-2011 Z18XE, B207, Z19DT, Z19DTH, Z19DTR, A19DTR, B284 ESP	1
2	93 167 077 Unité commande 2009-2011 • ESP \| Sans transmission...	Unité commande	2009-2011 ESP \| Sans transmission...	1
2	93 196 759 Unité commande 2009-2011 • ESP \| Sans transmission...	Unité commande	2009-2011 ESP \| Sans transmission...	1
3	93 170 628 Joint N'est pas une pièce...	Joint	N'est pas une pièce...	1
2	93 190 839 Unité commande 2006-2011 • ESP \| Assistant de...	Unité commande	2006-2011 ESP \| Assistant de...	1
2	93 167 256 Unité commande 2011-2011 • Avec transmission intégrale (XWD)	Unité commande	2011-2011 Avec transmission intégrale (XWD)	1
	93 170 628 Joint N'est pas une pièce...	Joint	N'est pas une pièce...	1
2	93 196 758 Unité commande 2009-2011 • Without ESP	Unité commande	2009-2011 Without ESP	1
4	93 170 479 Vis	Vis		4
5	11 588 710 Vis	Vis		3
6	12 785 189 Console	Console		1
7	24 410 153 Amortisseur	Amortisseur		2
8	24 402 550 Amortisseur	Amortisseur		1
9	11 588 726 Vis à tête hexagonale	Vis à tête hexagonale		2
10	13 223 930 Capteur d'angle de lacet 2006-2011 • Sans transmission intégrale (XWD)	Capteur d'angle de lacet	2006-2011 Sans transmission intégrale (XWD)	1
10	13 194 240 Capteur d'angle de lacet 2008-2011 • Avec transmission intégrale (XWD)	Capteur d'angle de lacet	2008-2011 Avec transmission intégrale (XWD)	1
11	11 900 451 Ecrou	Ecrou		3

Pos.	Réf.	Description	Usage	Qté
1	93 170 632 Ensemble hydraulique 2006-2011 • ABS	Ensemble hydraulique	2006-2011 ABS	1
	93 170 479 Vis N'est pas une pièce...	Vis	N'est pas une pièce...	2
3	93 170 627 Joint N'est pas une pièce...	Joint	N'est pas une pièce...	1
1	93 185 682 Ensemble hydraulique 2006-2011 • Z18XE, B207, Z19DT, Z19DTH, Z19DTR, A19DTR, B284 • ESP	Ensemble hydraulique	2006-2011 Z18XE, B207, Z19DT, Z19DTH, Z19DTR, A19DTR, B284 ESP	1
2	93 167 077 Unité commande 2009-2011 • ESP \| Sans transmission...	Unité commande	2009-2011 ESP \| Sans transmission...	1
2	93 196 759 Unité commande 2009-2011 • ESP \| Sans transmission...	Unité commande	2009-2011 ESP \| Sans transmission...	1
3	93 170 628 Joint N'est pas une pièce...	Joint	N'est pas une pièce...	1
2	93 190 839 Unité commande 2006-2011 • ESP \| Assistant de...	Unité commande	2006-2011 ESP \| Assistant de...	1
2	93 167 256 Unité commande 2011-2011 • Avec transmission intégrale (XWD)	Unité commande	2011-2011 Avec transmission intégrale (XWD)	1
	93 170 628 Joint N'est pas une pièce...	Joint	N'est pas une pièce...	1
2	93 196 758 Unité commande 2009-2011 • Without ESP	Unité commande	2009-2011 Without ESP	1
4	93 170 479 Vis	Vis		4
5	11 588 710 Vis	Vis		3
6	12 785 189 Console	Console		1
7	24 410 153 Amortisseur	Amortisseur		2
8	24 402 550 Amortisseur	Amortisseur		1
9	11 588 726 Vis à tête hexagonale	Vis à tête hexagonale		2
10	13 223 930 Capteur d'angle de lacet 2006-2011 • Sans transmission intégrale (XWD)	Capteur d'angle de lacet	2006-2011 Sans transmission intégrale (XWD)	1
10	13 194 240 Capteur d'angle de lacet 2008-2011 • Avec transmission intégrale (XWD)	Capteur d'angle de lacet	2008-2011 Avec transmission intégrale (XWD)	1
11	11 900 451 Ecrou	Ecrou		3

1000: Freins - Circuit de frein au pied - Unité hydraulique ABS
