Où trouver le schéma éclaté et les références de pièces pour Direction sur Saab 9-3 (9440) 2011 ?

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Direction sur Saab 9-3 (9440) 2011. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Comment identifier une référence de pièce constructeur Saab dans la section Direction ?

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Comment copier une référence de pièce Saab de la section Direction pour passer commande ?

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Que signifie la mention NLS sur une référence de rechange Saab ?

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Direction est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Comment vérifier si les références de la section Direction conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

EPC

Accédez à votre espace Saabiste.

Articles Mon Garage Diagnostic WIS EPC Soutien

Rejoindre

Retour aux Modèles

Retour aux Groupes

Rechercher par VIN

Recherche par référence

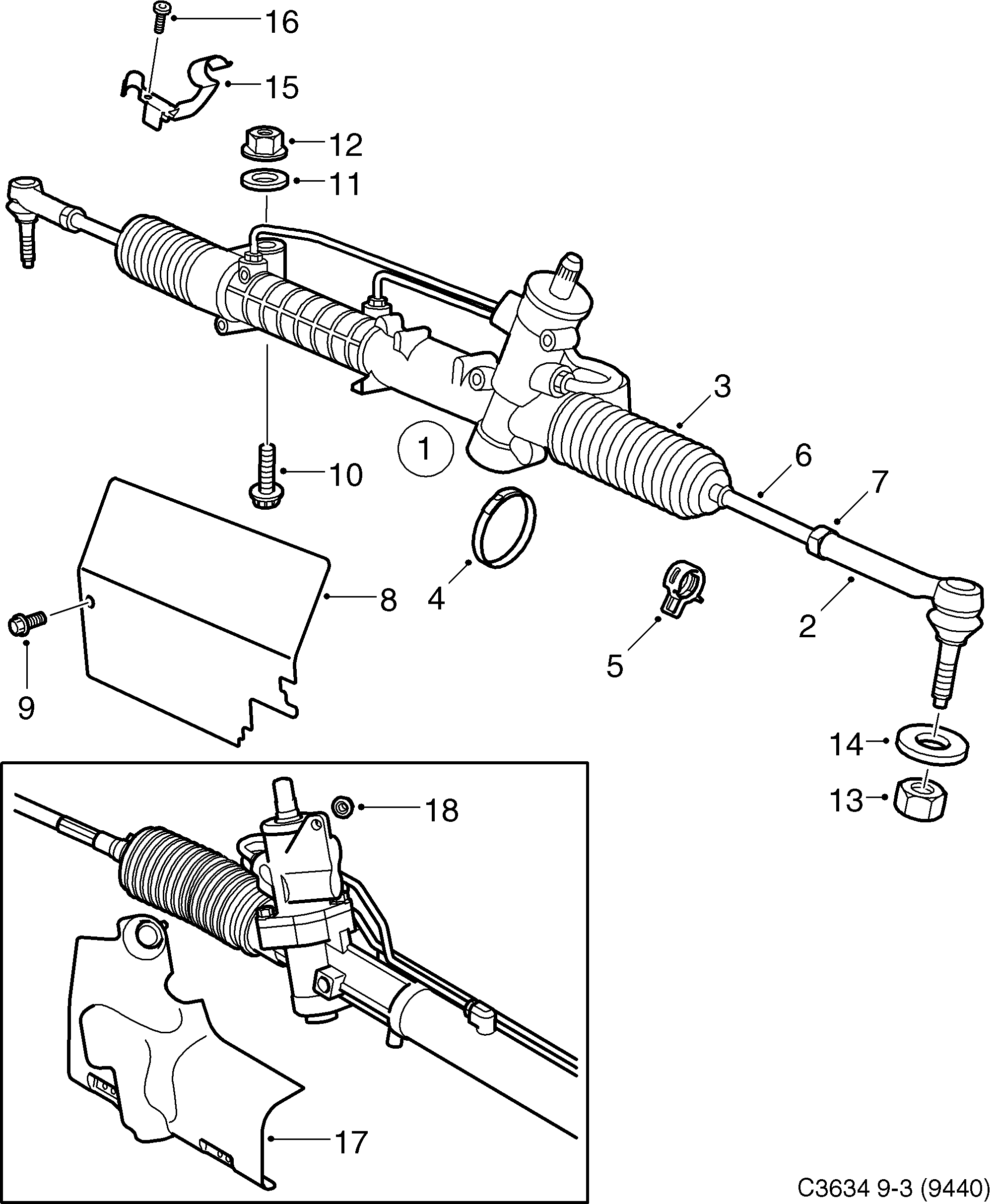

1200: Train avant - Direction - Boîtier de direction

(2003 - 2012 | B207E, B207L, B207R | 4D, 5D, CV) | Pour Saab 9-3 (9440) (2011)

100%

(N°1100)

Section 1200

(N°1275)

Pos.	Réf.	Description	Usage	Qté
2	12 801 423 Bout barre direction Jeux B207E, B207L, B207R • LH	Bout barre direction Jeux	B207E, B207L, B207R LH	1
2	12 801 424 Bout barre direction Jeux B207E, B207L, B207R • RH	Bout barre direction Jeux	B207E, B207L, B207R RH	1
3	12 802 043 Jeu soufflet Jeux B207E, B207L, B207R	Jeu soufflet Jeux	B207E, B207L, B207R	2
4	12 801 827 Collier serrage B207E, B207L, B207R	Collier serrage	B207E, B207L, B207R	1
5	12 801 828 Collier serrage B207E, B207L, B207R	Collier serrage	B207E, B207L, B207R	1
8	12 801 785 Pare-chaleur LHD • B207E, B207L, B207R	Pare-chaleur	LHD B207E, B207L, B207R	1
8	12 801 786 Pare-chaleur RHD • B207E, B207L, B207R	Pare-chaleur	RHD B207E, B207L, B207R	1
9	92 152 388 79 73 779 Vis B207E, B207L, B207R	Vis	B207E, B207L, B207R	1
1	12 761 910 Pignon direction assistée 2007-2011, LHD • B207E, B207L, B207R	Pignon direction assistée	2007-2011, LHD B207E, B207L, B207R	1
2	93 194 521 Kit réparation Jeux 2007-2011 • B207E, B207L, B207R • LH \| Extérieur	Kit réparation Jeux	2007-2011 B207E, B207L, B207R LH \| Extérieur	1
2	93 194 522 Kit réparation Jeux 2007-2011 • B207E, B207L, B207R • RH \| Extérieur	Kit réparation Jeux	2007-2011 B207E, B207L, B207R RH \| Extérieur	1
3	93 194 528 Kit réparation Jeux 2007-2011 • B207E, B207L, B207R	Kit réparation Jeux	2007-2011 B207E, B207L, B207R	2
4	12 783 762 Pince serrage B207E, B207L, B207R • 15 mm Diameter \|...	Pince serrage	B207E, B207L, B207R 15 mm Diameter \|...	2
4	12 783 763 Pince serrage B207E, B207L, B207R • 58.2 mm Diameter \|...	Pince serrage	B207E, B207L, B207R 58.2 mm Diameter \|...	2
6	93 194 523 Kit réparation Jeux 2007-2011 • B207E, B207L, B207R • Intérieur	Kit réparation Jeux	2007-2011 B207E, B207L, B207R Intérieur	2
	12 783 764 Bague étanchéité 2007-2011 • B207E, B207L, B207R	Bague étanchéité	2007-2011 B207E, B207L, B207R	4
10	92 152 172 Vis B207E, B207L, B207R	Vis	B207E, B207L, B207R	2
11	12 779 142 Rondelle 2007-2011 • B207E, B207L, B207R	Rondelle	2007-2011 B207E, B207L, B207R	2
12	92 153 201 Ecrou 2008-2011 • B207E, B207L, B207R	Ecrou	2008-2011 B207E, B207L, B207R	2
13	90 538 058 13 136 972 Écrou, auto-bloquant 2006-2011 • B207E, B207L, B207R • M12	Écrou, auto-bloquant	2006-2011 B207E, B207L, B207R M12	1
14	11 011 199 Rondelle 2008-2011 • B207E, B207L, B207R	Rondelle	2008-2011 B207E, B207L, B207R	1
1	12 761 911 Pignon direction assistée 2007-2011, RHD • B207E, B207L, B207R	Pignon direction assistée	2007-2011, RHD B207E, B207L, B207R	1
15	12 775 344 Fixation 2007-2011, RHD • B207E, B207L, B207R	Fixation	2007-2011, RHD B207E, B207L, B207R	1
16	12 778 613 Vis B207E, B207L, B207R • M5	Vis	B207E, B207L, B207R M5	1
7	12 774 389 Ecrou B207E, B207L, B207R	Ecrou	B207E, B207L, B207R	2
1	12 778 128 Pignon direction assistée 2009-2011, RHD • B207 • Avec transmission intégrale (XWD)	Pignon direction assistée	2009-2011, RHD B207 Avec transmission intégrale (XWD)	1
1	12 778 129 Pignon direction assistée 2009-2011, LHD • B207 • Avec transmission intégrale (XWD)	Pignon direction assistée	2009-2011, LHD B207 Avec transmission intégrale (XWD)	1
5	12 783 762 Pince serrage 2009-2011 • B207 • 15 mm Diameter \|...	Pince serrage	2009-2011 B207 15 mm Diameter \|...	2
17	12 781 703 Pare-chaleur 2009-2011, RHD • B207 • Avec transmission intégrale (XWD)	Pare-chaleur	2009-2011, RHD B207 Avec transmission intégrale (XWD)	1
18	11 516 076 Ecrou 2009-2011, RHD • B207 • M8 \| Avec transmission...	Ecrou	2009-2011, RHD B207 M8 \| Avec transmission...	1
