Question 1

Où trouver le schéma éclaté et les références de pièces pour Direction sur Saab 9-3 (9440) 2012 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Direction sur Saab 9-3 (9440) 2012. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Direction ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Direction pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Direction est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Direction conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

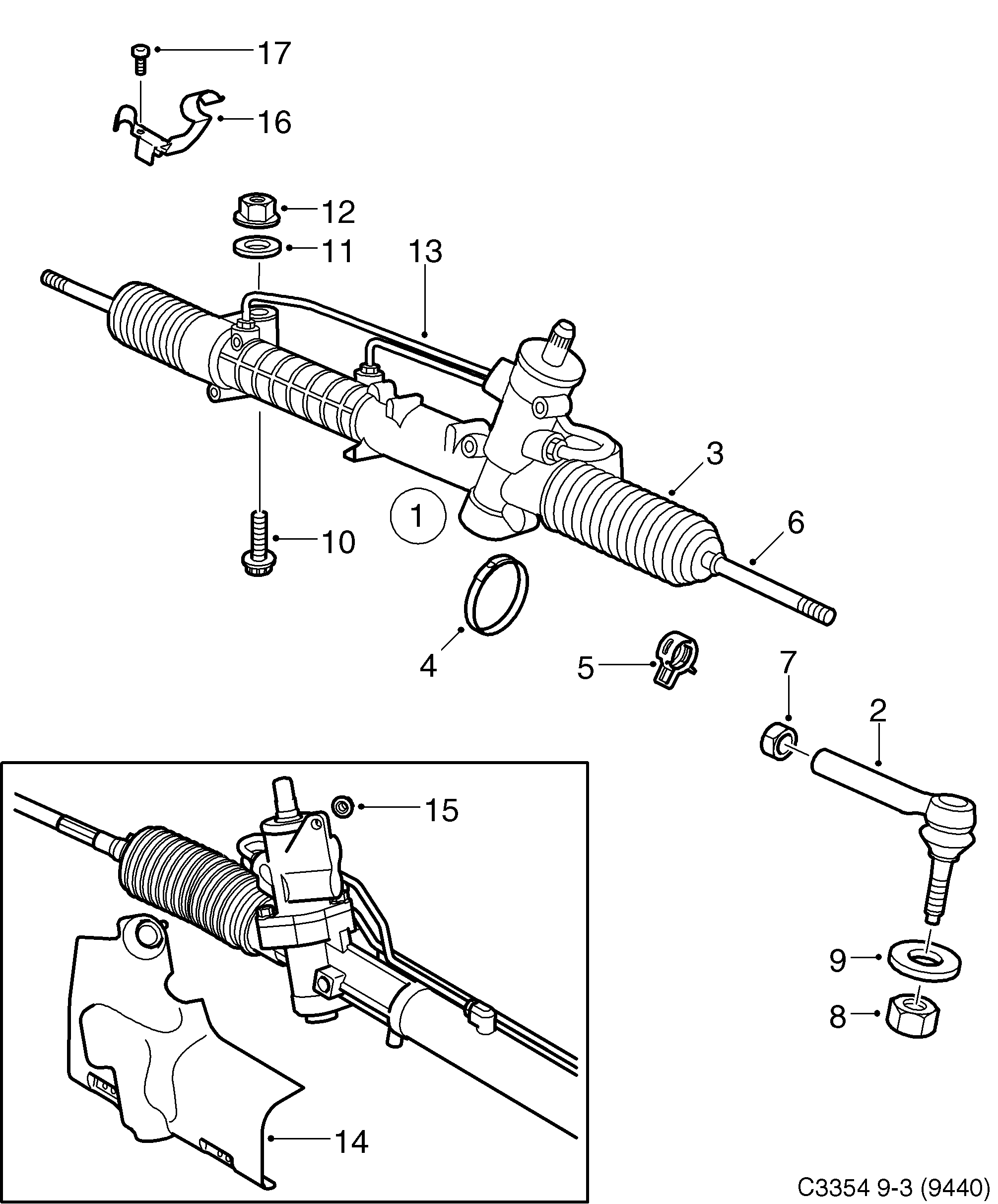

Pos.	Réf.	Description	Usage	Qté
4	12 783 763 Pince serrage A19DTR • 58.2 mm Diameter \|...	Pince serrage	A19DTR 58.2 mm Diameter \|...	2
5	12 783 762 Pince serrage A19DTR • 15 mm Diameter \|...	Pince serrage	A19DTR 15 mm Diameter \|...	2
7	12 774 389 Ecrou A19DTR • Avec transmission intégrale (XWD)	Ecrou	A19DTR Avec transmission intégrale (XWD)	2
17	12 778 613 Vis A19DTR • M5	Vis	A19DTR M5	1
2	93 172 254 Bout barre direction Jeux Z18XE, B284, Z19DT, Z19DTH, Z19DTR, A19DTR • LH	Bout barre direction Jeux	Z18XE, B284, Z19DT, Z19DTH, Z19DTR, A19DTR LH	1
2	93 172 255 Bout barre direction Jeux Z18XE, B284, Z19DT, Z19DTH, Z19DTR, A19DTR • RH	Bout barre direction Jeux	Z18XE, B284, Z19DT, Z19DTH, Z19DTR, A19DTR RH	1
7	90 539 048 Ecrou Z18XE, B284, Z19DT, Z19DTH, Z19DTR, A19DTR	Ecrou	Z18XE, B284, Z19DT, Z19DTH, Z19DTR, A19DTR	1
10	92 152 172 Vis A19DTR	Vis	A19DTR	2

Pos.	Réf.	Description	Usage	Qté
4	12 783 763 Pince serrage A19DTR • 58.2 mm Diameter \|...	Pince serrage	A19DTR 58.2 mm Diameter \|...	2
5	12 783 762 Pince serrage A19DTR • 15 mm Diameter \|...	Pince serrage	A19DTR 15 mm Diameter \|...	2
7	12 774 389 Ecrou A19DTR • Avec transmission intégrale (XWD)	Ecrou	A19DTR Avec transmission intégrale (XWD)	2
17	12 778 613 Vis A19DTR • M5	Vis	A19DTR M5	1
2	93 172 254 Bout barre direction Jeux Z18XE, B284, Z19DT, Z19DTH, Z19DTR, A19DTR • LH	Bout barre direction Jeux	Z18XE, B284, Z19DT, Z19DTH, Z19DTR, A19DTR LH	1
2	93 172 255 Bout barre direction Jeux Z18XE, B284, Z19DT, Z19DTH, Z19DTR, A19DTR • RH	Bout barre direction Jeux	Z18XE, B284, Z19DT, Z19DTH, Z19DTR, A19DTR RH	1
7	90 539 048 Ecrou Z18XE, B284, Z19DT, Z19DTH, Z19DTR, A19DTR	Ecrou	Z18XE, B284, Z19DT, Z19DTH, Z19DTR, A19DTR	1
10	92 152 172 Vis A19DTR	Vis	A19DTR	2

1275: Train avant - Direction - Boîtier de direction
