Question 1

Où trouver le schéma éclaté et les références de pièces pour 280-systeme-de-frein-de-stationnement sur Saab 9-5 (9600) 2000 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour 280-systeme-de-frein-de-stationnement sur Saab 9-5 (9600) 2000. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section 280-systeme-de-frein-de-stationnement ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section 280-systeme-de-frein-de-stationnement pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section 280-systeme-de-frein-de-stationnement est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section 280-systeme-de-frein-de-stationnement conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

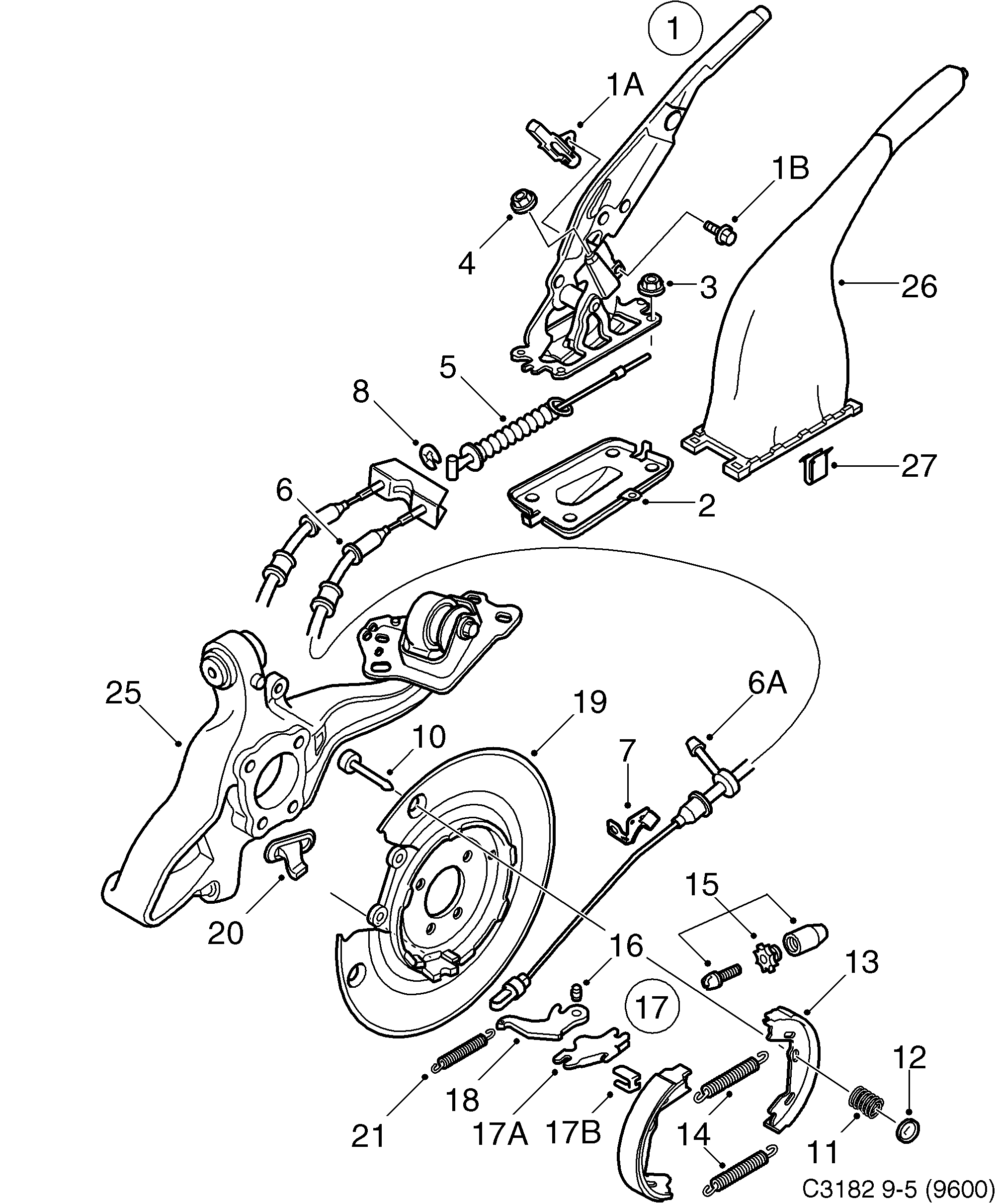

Pos.	Réf.	Description	Usage	Qté
1	50 55 397 Levier frein main (4839353)	Levier frein main	(4839353)	1
1A	42 47 698 Contact	Contact		1
1B	43 46 276 Vis	Vis		1
2	45 67 343 Tôle recouvrement	Tôle recouvrement		1
3	79 77 929 11 900 451 Ecrou 1998-2007	Ecrou	1998-2007	4
4	79 74 298 92 153 044 Ecrou	Ecrou		1
5	49 05 980 Câble	Câble		1
6	50 59 829 Câble 1999- • Egalement applicable aux voitures...	Câble	1999- Egalement applicable aux voitures...	1
6A	Montage en caoutchouc N'est pas une pièce...	Montage en caoutchouc	N'est pas une pièce...	1
8	81 23 531 Jonc	Jonc		2
7	48 35 781 Console LH \| En option...	Console	LH \| En option...	1
7	48 35 799 Console RH \| En option...	Console	RH \| En option...	1
10	44 00 198 90 279 209 Goupille d'arrêt	Goupille d'arrêt		4
11	44 00 206 66 81 527 Ressort pression	Ressort pression		4
12	44 00 214 66 63 706 Plaque verrouillage	Plaque verrouillage		4
13	48 36 441 Jeu segment frein Circuit de frein au pied	Jeu segment frein Circuit de frein au pied		1
14	44 00 263 90 079 327 Ressort	Ressort		4
15	89 93 941 Jeu	Jeu		2
16	44 00 248 90 075 839 Goupille	Goupille		2
17	46 46 832 90 496 947 Anneau accouplement	Anneau accouplement		2
17A	44 00 313 90 496 947 Anneau accouplement N'est pas une pièce...	Anneau accouplement	N'est pas une pièce...	1
17B	48 36 342 Clip N'est pas une pièce...	Clip	N'est pas une pièce...	1
18	48 36 367 90 495 017 Levier	Levier		2
19	90 496 440 Plaque fixation 1999-1999 • LH	Plaque fixation	1999-1999 LH	1
19	90 496 441 Plaque fixation 1999-2001 • RH	Plaque fixation	1999-2001 RH	1
20	48 36 359 90 495 967 Pare-poussières	Pare-poussières		2
21	42 41 345 12 783 879 Ressort rappel En option avec 9156405	Ressort rappel	En option avec 9156405	2
25	Etai transversalVoir section 190	Etai transversalVoir section 190
26	48 16 138 Soufflet -2004 • cuir	Soufflet	-2004 cuir	1
27	85 78 262 Clip -2001	Clip	-2001	1

Pos.	Réf.	Description	Usage	Qté
1	50 55 397 Levier frein main (4839353)	Levier frein main	(4839353)	1
1A	42 47 698 Contact	Contact		1
1B	43 46 276 Vis	Vis		1
2	45 67 343 Tôle recouvrement	Tôle recouvrement		1
3	79 77 929 11 900 451 Ecrou 1998-2007	Ecrou	1998-2007	4
4	79 74 298 92 153 044 Ecrou	Ecrou		1
5	49 05 980 Câble	Câble		1
6	50 59 829 Câble 1999- • Egalement applicable aux voitures...	Câble	1999- Egalement applicable aux voitures...	1
6A	Montage en caoutchouc N'est pas une pièce...	Montage en caoutchouc	N'est pas une pièce...	1
8	81 23 531 Jonc	Jonc		2
7	48 35 781 Console LH \| En option...	Console	LH \| En option...	1
7	48 35 799 Console RH \| En option...	Console	RH \| En option...	1
10	44 00 198 90 279 209 Goupille d'arrêt	Goupille d'arrêt		4
11	44 00 206 66 81 527 Ressort pression	Ressort pression		4
12	44 00 214 66 63 706 Plaque verrouillage	Plaque verrouillage		4
13	48 36 441 Jeu segment frein Circuit de frein au pied	Jeu segment frein Circuit de frein au pied		1
14	44 00 263 90 079 327 Ressort	Ressort		4
15	89 93 941 Jeu	Jeu		2
16	44 00 248 90 075 839 Goupille	Goupille		2
17	46 46 832 90 496 947 Anneau accouplement	Anneau accouplement		2
17A	44 00 313 90 496 947 Anneau accouplement N'est pas une pièce...	Anneau accouplement	N'est pas une pièce...	1
17B	48 36 342 Clip N'est pas une pièce...	Clip	N'est pas une pièce...	1
18	48 36 367 90 495 017 Levier	Levier		2
19	90 496 440 Plaque fixation 1999-1999 • LH	Plaque fixation	1999-1999 LH	1
19	90 496 441 Plaque fixation 1999-2001 • RH	Plaque fixation	1999-2001 RH	1
20	48 36 359 90 495 967 Pare-poussières	Pare-poussières		2
21	42 41 345 12 783 879 Ressort rappel En option avec 9156405	Ressort rappel	En option avec 9156405	2
25	Etai transversalVoir section 190	Etai transversalVoir section 190
26	48 16 138 Soufflet -2004 • cuir	Soufflet	-2004 cuir	1
27	85 78 262 Clip -2001	Clip	-2001	1

280: Freins - Système de frein de stationnement
