Question 1

Où trouver le schéma éclaté et les références de pièces pour Chauffage et ventilation sur Saab 9-5 (9600) 2000 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Chauffage et ventilation sur Saab 9-5 (9600) 2000. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Chauffage et ventilation ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Chauffage et ventilation pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Chauffage et ventilation est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Chauffage et ventilation conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

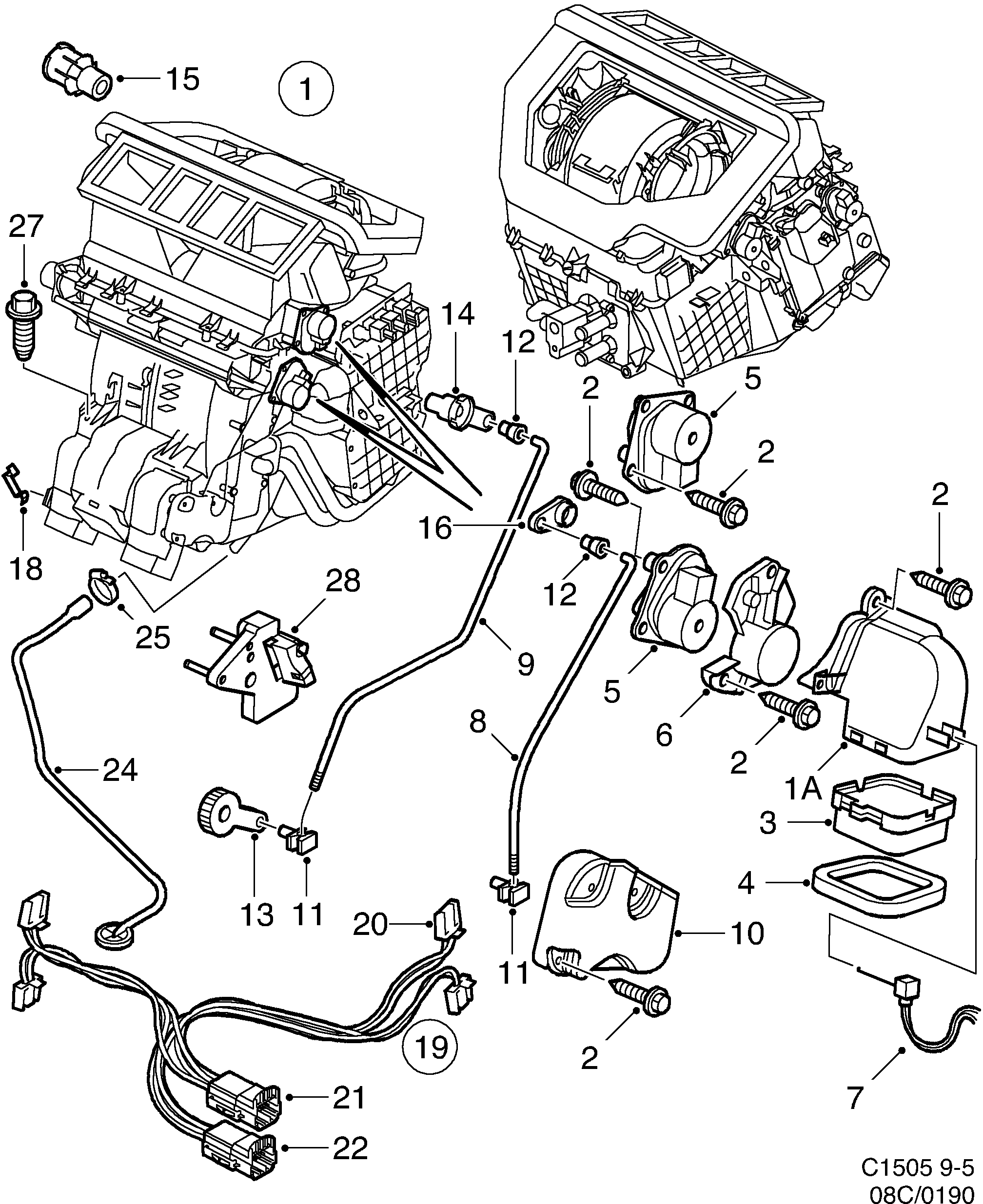

Pos.	Réf.	Description	Usage	Qté
1	DechauffeurChauffage et ventilation	DechauffeurChauffage et ventilation
1A	47 56 268 Sortie LHD • LH	Sortie	LHD LH	1
1A	47 56 276 Sortie LHD • RH	Sortie	LHD RH	1
1A	47 57 183 Sortie RHD • LH	Sortie	RHD LH	1
1A	47 57 191 Sortie RHD • RH	Sortie	RHD RH	1
2	46 33 848 Vis	Vis		X
3	47 56 813 Embout tuyau	Embout tuyau		1
4	47 56 250 Joint	Joint		2
5	51 72 580 Moteur électrique 1999-	Moteur électrique	1999-	3
6	47 57 860 Console moteur LH	Console moteur	LH	1
6	47 57 878 Console moteur RH	Console moteur	RH	1
7	45 41 694 Température d'air mélange ACC	Température d'air mélange	ACC	2
8	46 33 947 53 34 537 Bras commande Température	Bras commande	Température	1
9	46 33 939 53 34 545 Bras commande Distribution	Bras commande	Distribution	1
10	46 33 954 Capot LHD	Capot	LHD	1
10	46 33 962 53 34 628 Capot RHD	Capot	RHD	1
11	47 57 209 Clip	Clip		2
12	47 57 217 Clip	Clip		2
13	47 57 456 Levier Distribution arrière	Levier	Distribution arrière	1
14	53 34 693 Levier LHD • Distribution avant	Levier	LHD Distribution avant	1
14	48 69 103 Levier RHD • Distribution avant	Levier	RHD Distribution avant	1
15	48 69 244 Palier Avant. Distribution	Palier	Avant. Distribution	1
16	53 34 701 Levier Température avant	Levier	Température avant	2
18	46 33 905 Clip	Clip		6
19	47 57 761 Câblage LHD	Câblage	LHD	1
19	47 57 233 Câblage RHD • (4757779)	Câblage	RHD (4757779)	1
20	47 58 785 Boîtier de connecteur	Boîtier de connecteur		3
21	44 10 528 12 805 722 Boîtier contact	Boîtier contact		1
22	45 87 903 Boîtier de connecteur	Boîtier de connecteur		1
24	53 38 348 79 85 682 Durit drainage 1998- • (5045323)	Durit drainage	1998- (5045323)	2
25	79 85 682 Collier serrage	Collier serrage		2
27	79 78 679 Vis à tête hexagonale	Vis à tête hexagonale		2
28	48 68 923 Fixation LHD • ACC	Fixation	LHD ACC	1
28	48 68 931 Fixation RHD • ACC	Fixation	RHD ACC	1
	53 34 040 Kit service Chauffage et ventilation See WIS	Kit service Chauffage et ventilation	See WIS

Pos.	Réf.	Description	Usage	Qté
1	DechauffeurChauffage et ventilation	DechauffeurChauffage et ventilation
1A	47 56 268 Sortie LHD • LH	Sortie	LHD LH	1
1A	47 56 276 Sortie LHD • RH	Sortie	LHD RH	1
1A	47 57 183 Sortie RHD • LH	Sortie	RHD LH	1
1A	47 57 191 Sortie RHD • RH	Sortie	RHD RH	1
2	46 33 848 Vis	Vis		X
3	47 56 813 Embout tuyau	Embout tuyau		1
4	47 56 250 Joint	Joint		2
5	51 72 580 Moteur électrique 1999-	Moteur électrique	1999-	3
6	47 57 860 Console moteur LH	Console moteur	LH	1
6	47 57 878 Console moteur RH	Console moteur	RH	1
7	45 41 694 Température d'air mélange ACC	Température d'air mélange	ACC	2
8	46 33 947 53 34 537 Bras commande Température	Bras commande	Température	1
9	46 33 939 53 34 545 Bras commande Distribution	Bras commande	Distribution	1
10	46 33 954 Capot LHD	Capot	LHD	1
10	46 33 962 53 34 628 Capot RHD	Capot	RHD	1
11	47 57 209 Clip	Clip		2
12	47 57 217 Clip	Clip		2
13	47 57 456 Levier Distribution arrière	Levier	Distribution arrière	1
14	53 34 693 Levier LHD • Distribution avant	Levier	LHD Distribution avant	1
14	48 69 103 Levier RHD • Distribution avant	Levier	RHD Distribution avant	1
15	48 69 244 Palier Avant. Distribution	Palier	Avant. Distribution	1
16	53 34 701 Levier Température avant	Levier	Température avant	2
18	46 33 905 Clip	Clip		6
19	47 57 761 Câblage LHD	Câblage	LHD	1
19	47 57 233 Câblage RHD • (4757779)	Câblage	RHD (4757779)	1
20	47 58 785 Boîtier de connecteur	Boîtier de connecteur		3
21	44 10 528 12 805 722 Boîtier contact	Boîtier contact		1
22	45 87 903 Boîtier de connecteur	Boîtier de connecteur		1
24	53 38 348 79 85 682 Durit drainage 1998- • (5045323)	Durit drainage	1998- (5045323)	2
25	79 85 682 Collier serrage	Collier serrage		2
27	79 78 679 Vis à tête hexagonale	Vis à tête hexagonale		2
28	48 68 923 Fixation LHD • ACC	Fixation	LHD ACC	1
28	48 68 931 Fixation RHD • ACC	Fixation	RHD ACC	1
	53 34 040 Kit service Chauffage et ventilation See WIS	Kit service Chauffage et ventilation	See WIS
