Question 1

Où trouver le schéma éclaté et les références de pièces pour Corps de moteur sur Saab 9-5 (9600) 2002 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Corps de moteur sur Saab 9-5 (9600) 2002. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Corps de moteur ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Corps de moteur pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Corps de moteur est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Corps de moteur conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

Pos.	Réf.	Description	Usage	Qté
1	53 42 043 24 435 760 Arbre d'équilibrage D223L	Arbre d'équilibrage	D223L	1
2	47 73 651 91 20 370 Arbre d'équilibrage D223L	Arbre d'équilibrage	D223L	1
	47 71 648 91 20 370 Arbre d'équilibrage D223L	Arbre d'équilibrage	D223L	1
	47 71 655 91 20 370 Arbre d'équilibrage D223L	Arbre d'équilibrage	D223L	1
	95 43 190 90 528 845 Carter palier D223L	Carter palier	D223L	8
4	95 43 208 90 573 822 Tendeur chaîne D223L	Tendeur chaîne	D223L	1
5	53 42 084 24 435 752 Guide chaîne D223L	Guide chaîne	D223L	1
6	53 42 092 11 102 991 Vis à tête hexagonale 2001- • D223L	Vis à tête hexagonale	2001- D223L	2
	95 43 232 11 092 981 Vis à tête hexagonale D223L	Vis à tête hexagonale	D223L	1
9	95 42 739 90 572 509 Vis D223L	Vis	D223L	10
10	47 71 747 11 095 911 Vis à tête hexagonale D223L	Vis à tête hexagonale	D223L	5
11	95 43 323 11 099 031 Vis à tête hexagonale D223L	Vis à tête hexagonale	D223L	2
12	95 43 240 91 28 999 Chaîne D223L • Arbre d'équilibrage	Chaîne	D223L Arbre d'équilibrage	1
13	95 44 305 90 500 696 Pignon chaîne D223L	Pignon chaîne	D223L	1
14	53 42 118 24 435 756 Vis à tête hexagonale D223L	Vis à tête hexagonale	D223L	1
15	53 42 142 24 435 917 Capot D223L	Capot	D223L	1
16	43 47 696 11 096 061 Vis D223L • M6x18	Vis	D223L M6x18	4
16	47 70 780 11 095 011 Vis D223L • M6x25	Vis	D223L M6x25	2
17	55 351 711 Poulie D223L	Poulie	D223L	1
18	95 44 479 90 502 706 Vis D223L	Vis	D223L	1
19	95 44 321 90 529 247 Chaîne D223L • Pompe injection	Chaîne	D223L Pompe injection	1
20	95 44 339 90 529 248 Chaîne D223L • Arbre cames	Chaîne	D223L Arbre cames	1
21	95 44 388 90 502 311 Tirant D223L	Tirant	D223L	1
22	95 44 370 90 500 768 Tirant D223L	Tirant	D223L	1
23	95 44 396 90 528 245 Vis D223L	Vis	D223L	1
24	95 44 347 90 500 772 Guide chaîne D223L	Guide chaîne	D223L	1
25	95 44 354 90 500 766 Guide chaîne D223L	Guide chaîne	D223L	1
26	45 00 732 11 093 782 Vis D223L	Vis	D223L	3
27	53 42 308 24 442 408 Vis D223L	Vis	D223L	2
28	47 72 752 90 528 134 Pignon chaîne D223L	Pignon chaîne	D223L	1
29	95 44 297 11 093 292 Vis D223L	Vis	D223L	1
30	53 42 100 24 436 034 Pignon chaîne D223L	Pignon chaîne	D223L	1
31	95 44 313 11 016 009 Clavette D223L	Clavette	D223L	1
32	53 41 805 24 418 172 Tendeur chaîne D223L • DUPLEX	Tendeur chaîne	D223L DUPLEX	1
33	53 41 813 24 418 171 Tendeur chaîne D223L • SIMPLEX	Tendeur chaîne	D223L SIMPLEX	1
34	95 44 420 11 096 531 Joint D223L	Joint	D223L	2
35	Pignon chaîneSystème de carburant D223L	Pignon chaîneSystème de carburant D223L
36	Pignon chaîneSystème de carburant D223L	Pignon chaîneSystème de carburant D223L
38	Vis D223L • NLS	Vis	D223L NLS	1

Pos.	Réf.	Description	Usage	Qté
1	53 42 043 24 435 760 Arbre d'équilibrage D223L	Arbre d'équilibrage	D223L	1
2	47 73 651 91 20 370 Arbre d'équilibrage D223L	Arbre d'équilibrage	D223L	1
	47 71 648 91 20 370 Arbre d'équilibrage D223L	Arbre d'équilibrage	D223L	1
	47 71 655 91 20 370 Arbre d'équilibrage D223L	Arbre d'équilibrage	D223L	1
	95 43 190 90 528 845 Carter palier D223L	Carter palier	D223L	8
4	95 43 208 90 573 822 Tendeur chaîne D223L	Tendeur chaîne	D223L	1
5	53 42 084 24 435 752 Guide chaîne D223L	Guide chaîne	D223L	1
6	53 42 092 11 102 991 Vis à tête hexagonale 2001- • D223L	Vis à tête hexagonale	2001- D223L	2
	95 43 232 11 092 981 Vis à tête hexagonale D223L	Vis à tête hexagonale	D223L	1
9	95 42 739 90 572 509 Vis D223L	Vis	D223L	10
10	47 71 747 11 095 911 Vis à tête hexagonale D223L	Vis à tête hexagonale	D223L	5
11	95 43 323 11 099 031 Vis à tête hexagonale D223L	Vis à tête hexagonale	D223L	2
12	95 43 240 91 28 999 Chaîne D223L • Arbre d'équilibrage	Chaîne	D223L Arbre d'équilibrage	1
13	95 44 305 90 500 696 Pignon chaîne D223L	Pignon chaîne	D223L	1
14	53 42 118 24 435 756 Vis à tête hexagonale D223L	Vis à tête hexagonale	D223L	1
15	53 42 142 24 435 917 Capot D223L	Capot	D223L	1
16	43 47 696 11 096 061 Vis D223L • M6x18	Vis	D223L M6x18	4
16	47 70 780 11 095 011 Vis D223L • M6x25	Vis	D223L M6x25	2
17	55 351 711 Poulie D223L	Poulie	D223L	1
18	95 44 479 90 502 706 Vis D223L	Vis	D223L	1
19	95 44 321 90 529 247 Chaîne D223L • Pompe injection	Chaîne	D223L Pompe injection	1
20	95 44 339 90 529 248 Chaîne D223L • Arbre cames	Chaîne	D223L Arbre cames	1
21	95 44 388 90 502 311 Tirant D223L	Tirant	D223L	1
22	95 44 370 90 500 768 Tirant D223L	Tirant	D223L	1
23	95 44 396 90 528 245 Vis D223L	Vis	D223L	1
24	95 44 347 90 500 772 Guide chaîne D223L	Guide chaîne	D223L	1
25	95 44 354 90 500 766 Guide chaîne D223L	Guide chaîne	D223L	1
26	45 00 732 11 093 782 Vis D223L	Vis	D223L	3
27	53 42 308 24 442 408 Vis D223L	Vis	D223L	2
28	47 72 752 90 528 134 Pignon chaîne D223L	Pignon chaîne	D223L	1
29	95 44 297 11 093 292 Vis D223L	Vis	D223L	1
30	53 42 100 24 436 034 Pignon chaîne D223L	Pignon chaîne	D223L	1
31	95 44 313 11 016 009 Clavette D223L	Clavette	D223L	1
32	53 41 805 24 418 172 Tendeur chaîne D223L • DUPLEX	Tendeur chaîne	D223L DUPLEX	1
33	53 41 813 24 418 171 Tendeur chaîne D223L • SIMPLEX	Tendeur chaîne	D223L SIMPLEX	1
34	95 44 420 11 096 531 Joint D223L	Joint	D223L	2
35	Pignon chaîneSystème de carburant D223L	Pignon chaîneSystème de carburant D223L
36	Pignon chaîneSystème de carburant D223L	Pignon chaîneSystème de carburant D223L
38	Vis D223L • NLS	Vis	D223L NLS	1

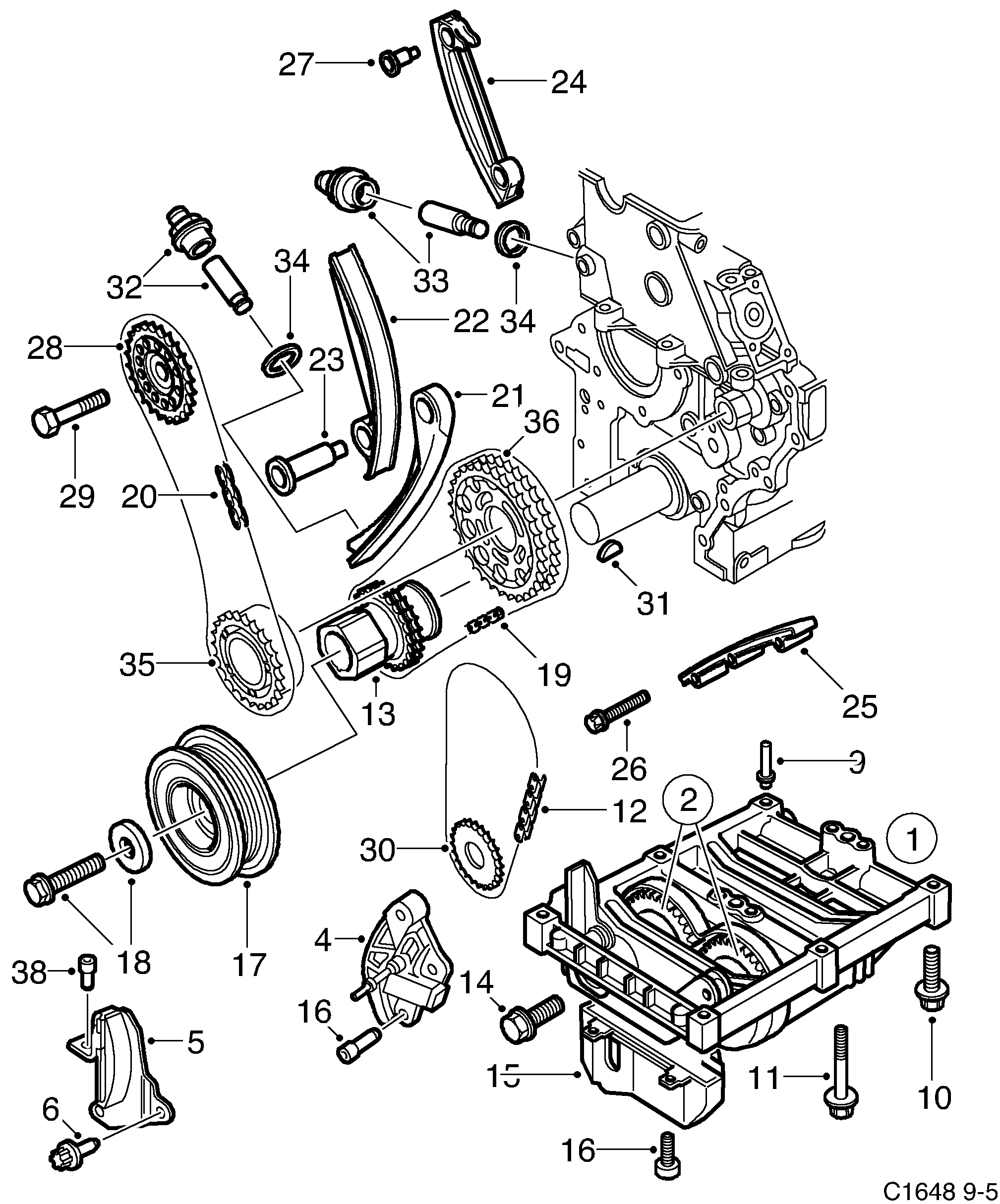

320: Moteur - Corps de moteur - Transmission - Arbre d'équilibrage
