Question 1

Où trouver le schéma éclaté et les références de pièces pour Direction sur Saab 9-5 (9600) 2002 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Direction sur Saab 9-5 (9600) 2002. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Direction ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Direction pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Direction est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Direction conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

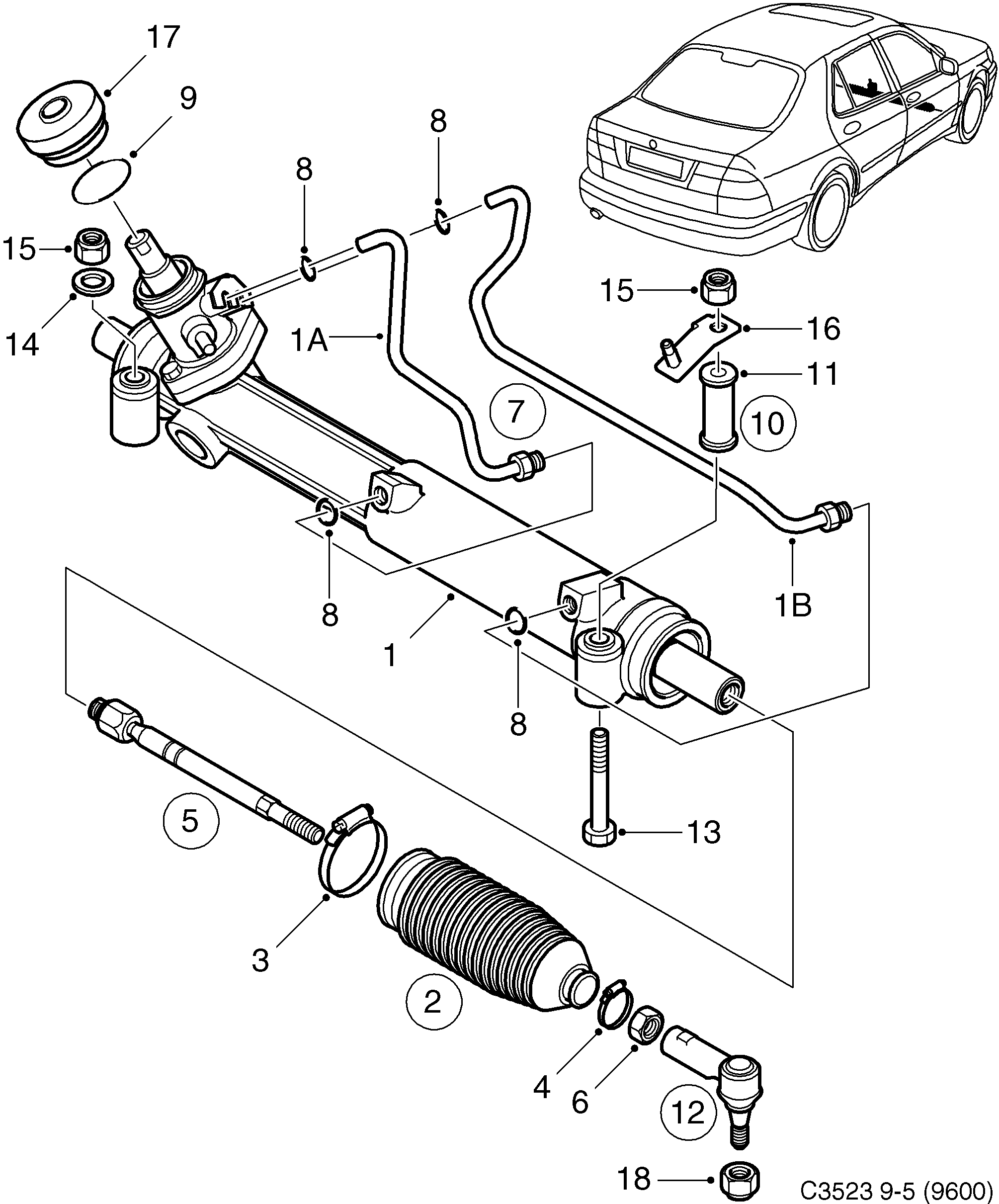

Pos.	Réf.	Description	Usage	Qté
1	52 35 569 93 192 836 Pignon direction assistée 2002-2002, LHD	Pignon direction assistée	2002-2002, LHD	1
1	55 30 076 93 192 836 Pignon direction assistée 2002-, LHD	Pignon direction assistée	2002-, LHD	1
1	52 35 577 93 192 837 Pignon direction assistée 2002-2002, RHD	Pignon direction assistée	2002-2002, RHD	1
1	55 30 084 93 192 837 Pignon direction assistée 2002-2005, RHD	Pignon direction assistée	2002-2005, RHD	1
1A	Tuyau N'est pas une pièce...	Tuyau	N'est pas une pièce...
1B	Tuyau N'est pas une pièce...	Tuyau	N'est pas une pièce...
2	49 05 865 93 194 334 Jeu soufflet Direction 1998-2006	Jeu soufflet Direction	1998-2006	2
3	49 05 675 12 781 811 Collier serrage 1998-2006 • Grand	Collier serrage	1998-2006 Grand	1
4	49 05 683 12 781 812 Collier serrage 1998-2006 • Petit	Collier serrage	1998-2006 Petit	1
5	52 39 330 93 194 335 Barre direction Direction 2002-2006	Barre direction Direction	2002-2006	2
6	89 72 309 12 781 815 Ecrou 1998-2006	Ecrou	1998-2006	1
8	48 36 565 Joint torique Direction 1998-2010	Joint torique Direction	1998-2010	1
10	89 93 511 Jeu douille 1998-2002	Jeu douille	1998-2002	1
10	53 36 326 Jeu douille 2002-2010	Jeu douille	2002-2010	1
11	89 34 119 Bague caoutchouc -2002 • N'est pas une pièce...	Bague caoutchouc	-2002 N'est pas une pièce...	2
11	55 30 068 53 36 417 Bague caoutchouc 2002-2003 • N'est pas une pièce...	Bague caoutchouc	2002-2003 N'est pas une pièce...	2
12	52 39 314 93 194 328 Bout barre direction Direction 2002-2006 • LH	Bout barre direction Direction	2002-2006 LH	1
12	52 39 322 93 194 329 Bout barre direction Direction 2002-2006 • RH	Bout barre direction Direction	2002-2006 RH	1
13	45 68 390 92 152 172 Vis 1998-2005	Vis	1998-2005	2
14	89 34 259 Rondelle 1998-2004	Rondelle	1998-2004	X
15	92 153 201 Ecrou	Ecrou		2
17	50 57 062 90 495 811 Joint 1998-2006 • B205, B235, D223L, Z19DTH	Joint	1998-2006 B205, B235, D223L, Z19DTH	1
17	50 60 850 Joint 1998-2005 • B308E, D308L	Joint	1998-2005 B308E, D308L	1
18	43 48 009 Ecrou 2002-2007	Ecrou	2002-2007	2

Pos.	Réf.	Description	Usage	Qté
1	52 35 569 93 192 836 Pignon direction assistée 2002-2002, LHD	Pignon direction assistée	2002-2002, LHD	1
1	55 30 076 93 192 836 Pignon direction assistée 2002-, LHD	Pignon direction assistée	2002-, LHD	1
1	52 35 577 93 192 837 Pignon direction assistée 2002-2002, RHD	Pignon direction assistée	2002-2002, RHD	1
1	55 30 084 93 192 837 Pignon direction assistée 2002-2005, RHD	Pignon direction assistée	2002-2005, RHD	1
1A	Tuyau N'est pas une pièce...	Tuyau	N'est pas une pièce...
1B	Tuyau N'est pas une pièce...	Tuyau	N'est pas une pièce...
2	49 05 865 93 194 334 Jeu soufflet Direction 1998-2006	Jeu soufflet Direction	1998-2006	2
3	49 05 675 12 781 811 Collier serrage 1998-2006 • Grand	Collier serrage	1998-2006 Grand	1
4	49 05 683 12 781 812 Collier serrage 1998-2006 • Petit	Collier serrage	1998-2006 Petit	1
5	52 39 330 93 194 335 Barre direction Direction 2002-2006	Barre direction Direction	2002-2006	2
6	89 72 309 12 781 815 Ecrou 1998-2006	Ecrou	1998-2006	1
8	48 36 565 Joint torique Direction 1998-2010	Joint torique Direction	1998-2010	1
10	89 93 511 Jeu douille 1998-2002	Jeu douille	1998-2002	1
10	53 36 326 Jeu douille 2002-2010	Jeu douille	2002-2010	1
11	89 34 119 Bague caoutchouc -2002 • N'est pas une pièce...	Bague caoutchouc	-2002 N'est pas une pièce...	2
11	55 30 068 53 36 417 Bague caoutchouc 2002-2003 • N'est pas une pièce...	Bague caoutchouc	2002-2003 N'est pas une pièce...	2
12	52 39 314 93 194 328 Bout barre direction Direction 2002-2006 • LH	Bout barre direction Direction	2002-2006 LH	1
12	52 39 322 93 194 329 Bout barre direction Direction 2002-2006 • RH	Bout barre direction Direction	2002-2006 RH	1
13	45 68 390 92 152 172 Vis 1998-2005	Vis	1998-2005	2
14	89 34 259 Rondelle 1998-2004	Rondelle	1998-2004	X
15	92 153 201 Ecrou	Ecrou		2
17	50 57 062 90 495 811 Joint 1998-2006 • B205, B235, D223L, Z19DTH	Joint	1998-2006 B205, B235, D223L, Z19DTH	1
17	50 60 850 Joint 1998-2005 • B308E, D308L	Joint	1998-2005 B308E, D308L	1
18	43 48 009 Ecrou 2002-2007	Ecrou	2002-2007	2
