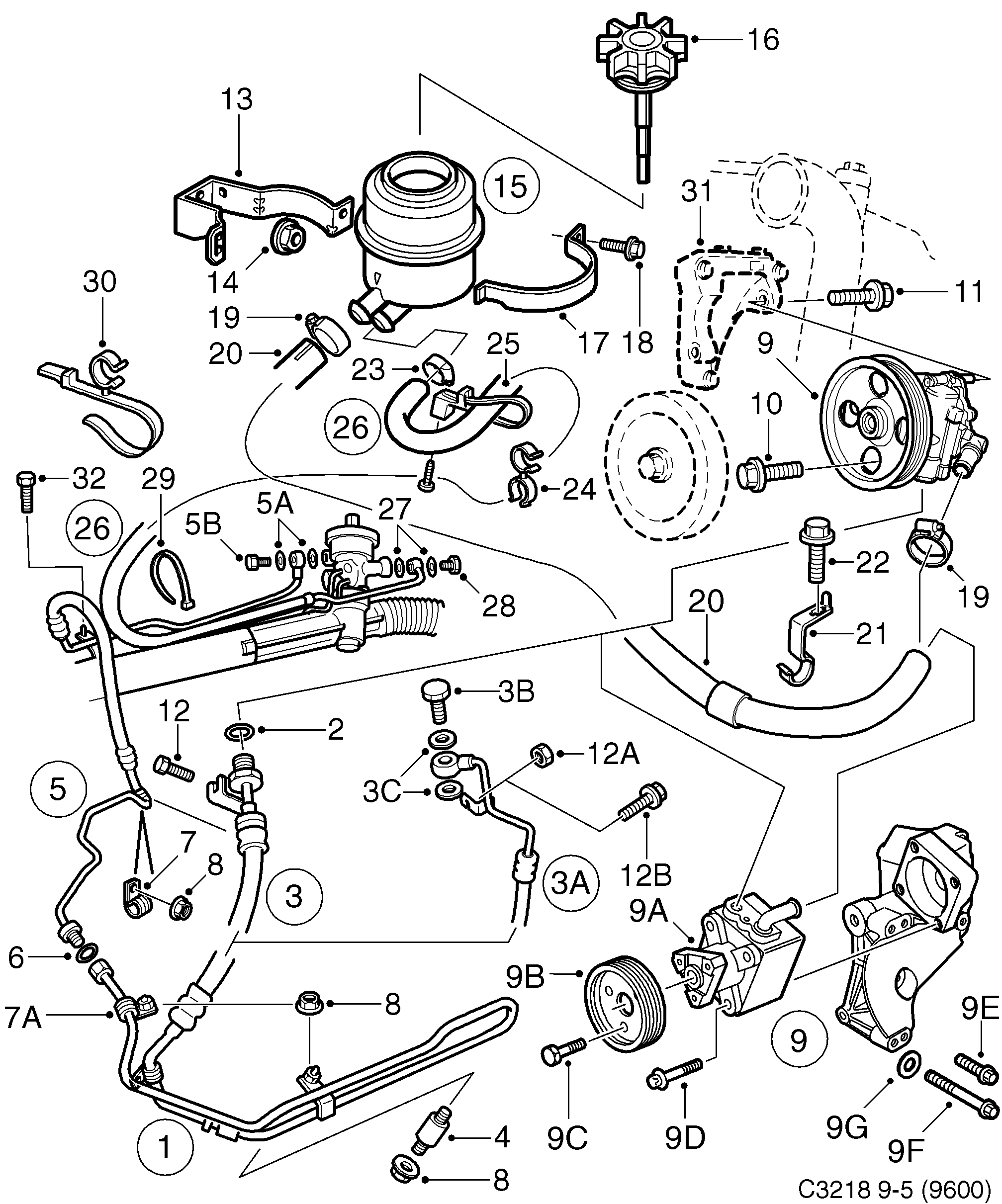

220: Train avant - Direction - Pompe hydraulique - flexibles

(1998 - 2010) | Pour Saab 9-5 (9600) (2002)

100%

(N°190)

Section 220

(N°250)

Pos.	Réf.	Description	Usage	Qté
1	53 90 125 NLS Tuyau refoulement 2002-2003 • B205, B235E • NLS utilisation 32 015...	Tuyau refoulement	2002-2003 B205, B235E NLS utilisation 32 015...	1
1	52 36 104 NLS Tuyau refoulement 2002-2003 • B235R • NLS utilisation 32 015...	Tuyau refoulement	2002-2003 B235R NLS utilisation 32 015...	1
1	52 39 231 Serpentin refroidisseur 2002-2003 • B308, D308L	Serpentin refroidisseur	2002-2003 B308, D308L	1
1	52 36 724 55 31 793 Tuyau refoulement 2002-2003 • D223L	Tuyau refoulement	2002-2003 D223L	1
2	51 25 042 92 152 387 Joint torique -2006	Joint torique	-2006	1
3	Durit refoulement B205, B235, D223L, Z19DTH • N'est pas une pièce...	Durit refoulement	B205, B235, D223L, Z19DTH N'est pas une pièce...
3A	52 39 223 Durit refoulement 2002-2003 • B308	Durit refoulement	2002-2003 B308	1
3A	52 39 249 Durit refoulement 2002-2003 • D308L	Durit refoulement	2002-2003 D308L	1
3B	81 23 911 51 25 448 Vis banjo B308, D308L	Vis banjo	B308, D308L	1
3C	49 05 253 Bague étanchéité B308, D308L	Bague étanchéité	B308, D308L	2
4	50 56 056 12 783 773 Isolant antivibratoire 1998-2002	Isolant antivibratoire	1998-2002	1
5	52 36 039 Tuyau refoulement 2002-2003, LHD • B308, D223L	Tuyau refoulement	2002-2003, LHD B308, D223L	1
5	32 015 403 Jeu tuyau refoulement 2002-2003, RHD • B205, B235 • Ce kit contient les...	Jeu tuyau refoulement	2002-2003, RHD B205, B235 Ce kit contient les...	1
5	52 36 047 Tuyau refoulement 2002-2003, RHD • B308, D223L	Tuyau refoulement	2002-2003, RHD B308, D223L	1
5	52 36 088 Tuyau refoulement 2002-2003, LHD • D308L, D223L	Tuyau refoulement	2002-2003, LHD D308L, D223L	1
5	52 36 096 Tuyau refoulement 2002-2003, RHD • D308L, D223L	Tuyau refoulement	2002-2003, RHD D308L, D223L	1
6	51 25 042 92 152 387 Joint torique -2006	Joint torique	-2006	1
7	52 36 054 Collier serrage 2002-2010	Collier serrage	2002-2010	X
7A	49 09 180 Collier serrage 12 mm	Collier serrage	12 mm	X
8	79 77 929 11 900 451 Ecrou 1998-2002	Ecrou	1998-2002	X
9	52 30 750 Pompe hydraulique 2002-2010 • B205, B235, D223L • Egalement disponible en unité...	Pompe hydraulique	2002-2010 B205, B235, D223L Egalement disponible en unité...	1
9	52 31 220 Pompe hydraulique 2002-2003 • B308E	Pompe hydraulique	2002-2003 B308E	1
9	52 31 212 Pompe hydraulique 2002-2004 • D308L • Egalement disponible en unité...	Pompe hydraulique	2002-2004 D308L Egalement disponible en unité...	1
9	52 36 849 13 102 542 Pompe hydraulique 2002-2005 • D223L • Egalement disponible en unité...	Pompe hydraulique	2002-2005 D223L Egalement disponible en unité...	1
	Console 2002-2005 • D223L • N'est pas une pièce...	Console	2002-2005 D223L N'est pas une pièce...
9A	55 30 167 12 801 790 Pompe hydraulique 2002-2005 • D223L	Pompe hydraulique	2002-2005 D223L	1
9D	47 71 747 11 095 911 Vis à tête hexagonale 2002-2005 • D223L	Vis à tête hexagonale	2002-2005 D223L	4
9B	46 78 488 Poulie 2002-2005 • D223L	Poulie	2002-2005 D223L	1
9C	43 48 439 11 097 651 Vis 2002-2005 • D223L	Vis	2002-2005 D223L	3
9E	11 094 791 Vis 2002-2005 • D223L • (95 44 602)	Vis	2002-2005 D223L (95 44 602)	3
9F	95 44 594 11 094 051 Vis 2002-2005 • D223L	Vis	2002-2005 D223L	1
9G	93 179 080 Rondelle	Rondelle		2
10	79 78 240 55 563 211 Vis 1998-2006 • B205, B235, D223L, Z19DTH	Vis	1998-2006 B205, B235, D223L, Z19DTH	3
10	79 78 216 11 900 367 Vis à tête hexagonale 1998-2003 • B308E, D308L	Vis à tête hexagonale	1998-2003 B308E, D308L	2
11	79 82 515 32 000 289 Vis 1998-2003 • B308E, D308L	Vis	1998-2003 B308E, D308L	1
12	79 78 190 55 566 034 Vis 1998-2006 • B205, B235, D223L, Z19DTH	Vis	1998-2006 B205, B235, D223L, Z19DTH	1
12A	79 77 929 11 900 451 Ecrou 1998-2003 • B308E, D308L	Ecrou	1998-2003 B308E, D308L	1
12B	79 79 610 92 153 215 Vis B308E, D308L	Vis	B308E, D308L	1
13	45 68 358 Support	Support		1
14	79 77 929 11 900 451 Ecrou	Ecrou		2
15	44 82 600 Réservoir	Réservoir		1
16	44 02 798 Couvercle	Couvercle		1
17	42 42 897 Etrier	Etrier		1
18	79 78 117 11 900 355 Vis 1998-2005	Vis	1998-2005	1
19	51 25 455 90 572 590 Collier serrage	Collier serrage		2
20	52 38 282 12 758 037 Durit aspiration 2002-2003 • B205, B235, D223L	Durit aspiration	2002-2003 B205, B235, D223L	1
20	51 74 628 Durit aspiration 2000-2003 • B308E	Durit aspiration	2000-2003 B308E	1
20	52 30 792 12 758 039 Durit aspiration 2002-2003 • D308L	Durit aspiration	2002-2003 D308L	1
20	52 36 732 12 758 038 Durit aspiration 2002-2003 • D223L	Durit aspiration	2002-2003 D223L	1
21	53 33 547 Clip 2001-2010 • B205, B235	Clip	2001-2010 B205, B235	1
21	48 37 860 Clip 1998-2003 • B308E	Clip	1998-2003 B308E	1
22	79 82 481 92 153 209 Vis 2001-2006 • B205, B235, D223L, Z19DTH	Vis	2001-2006 B205, B235, D223L, Z19DTH	1
22	79 71 294 Vis 1998-2003 • B308E	Vis	1998-2003 B308E	1
23	79 70 056 90 572 589 Collier serrage 1998-2006	Collier serrage	1998-2006	1
24	40 28 569 Collier serrage AC/ACC	Collier serrage	AC/ACC	2
26	52 38 266 12 766 940 Conduit retour 2002-2005, LHD	Conduit retour	2002-2005, LHD	1
26	52 38 274 12 766 938 Conduit retour 2002-2005, RHD	Conduit retour	2002-2005, RHD	1
27	49 05 253 Bague étanchéité -2006	Bague étanchéité	-2006	2
28	51 25 448 Vis banjo -2006	Vis banjo	-2006	1
29	92 150 191 11 900 513 Ruban serrage LHD	Ruban serrage	LHD	2
30	75 93 221 30 507 607 Ruban serrage	Ruban serrage		1
31	ConsoleCorps de moteur B205, B235	ConsoleCorps de moteur B205, B235
31	ConsoleChauffage et ventilation B308E, D308L	ConsoleChauffage et ventilation B308E, D308L
32	79 72 607 92 153 146 Vis 1998-2005	Vis	1998-2005	1
