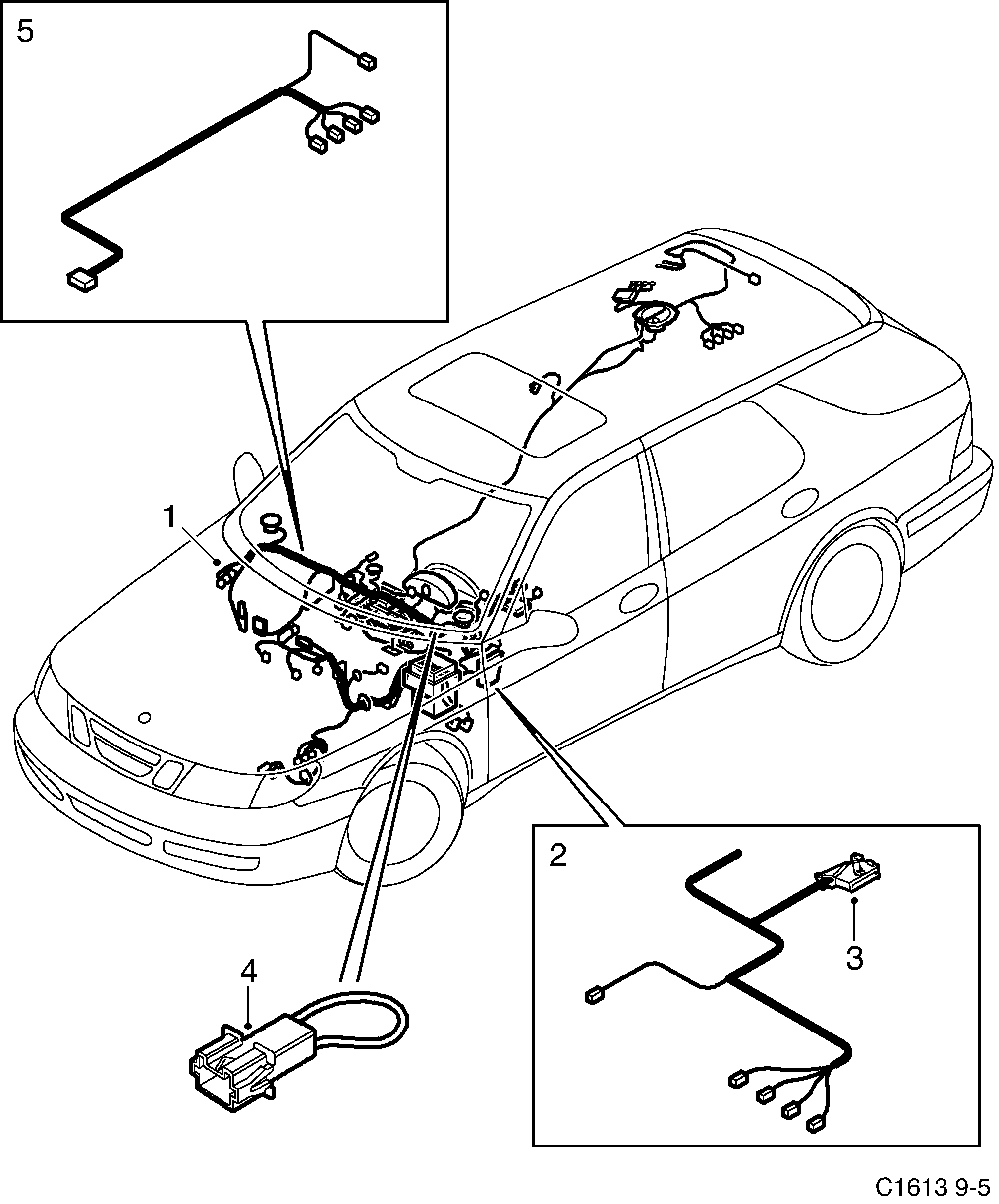

884: Système électrique, généralités - Conduites et fusibles - Planche bord

(2003 | 5D) | Pour Saab 9-5 (9600) (2003)

100%

(N°882)

Section 884

(N°886)

Pos.	Réf.	Description	Usage	Qté
1	53 57 694 Câblage LHD • Système Audio "Popular", Clarion.	Câblage	LHD Système Audio "Popular", Clarion.	1
1	54 78 466 Câblage LHD • Pour les voitures munies...	Câblage	LHD Pour les voitures munies...	1
1	53 57 736 Câblage LHD • D223L, D308L • Système Audio "Popular", Clarion.	Câblage	LHD D223L, D308L Système Audio "Popular", Clarion.	1
1	54 78 482 Câblage LHD • D223L, D308L • Pour les voitures munies...	Câblage	LHD D223L, D308L Pour les voitures munies...	1
1	53 57 777 Câblage LHD • Système Audio "Popular", Clarion.	Câblage	LHD Système Audio "Popular", Clarion.	1
1	54 78 508 Câblage LHD • Pour les voitures munies...	Câblage	LHD Pour les voitures munies...	1
1	53 57 819 Câblage LHD • D223L • Système Audio "Popular", Clarion.	Câblage	LHD D223L Système Audio "Popular", Clarion.	1
1	54 78 524 Câblage LHD • D223L • Pour les voitures munies...	Câblage	LHD D223L Pour les voitures munies...	1
1	53 57 686 Câblage LHD • Système Audio "Premium", Pioneer....	Câblage	LHD Système Audio "Premium", Pioneer....	1
1	53 57 728 Câblage LHD • D223L, D308L • Système Audio "Premium", Pioneer....	Câblage	LHD D223L, D308L Système Audio "Premium", Pioneer....	1
1	53 57 769 Câblage LHD • Système Audio "Premium", Pioneer....	Câblage	LHD Système Audio "Premium", Pioneer....	1
1	53 57 801 Câblage LHD • D223L • Système Audio "Premium", Pioneer....	Câblage	LHD D223L Système Audio "Premium", Pioneer....	1
1	53 57 983 Câblage RHD • Système Audio "Popular", Clarion.	Câblage	RHD Système Audio "Popular", Clarion.	1
1	54 78 565 Câblage RHD • Pour les voitures munies...	Câblage	RHD Pour les voitures munies...	1
1	53 58 023 Câblage RHD • D223L, D308L • Système Audio "Popular", Clarion.	Câblage	RHD D223L, D308L Système Audio "Popular", Clarion.	1
1	53 58 064 Câblage RHD • Système Audio "Popular", Clarion.	Câblage	RHD Système Audio "Popular", Clarion.	1
1	53 58 106 Câblage RHD • D223L • Système Audio "Popular", Clarion.	Câblage	RHD D223L Système Audio "Popular", Clarion.	1
1	53 57 975 Câblage RHD • Système Audio "Premium", Pioneer....	Câblage	RHD Système Audio "Premium", Pioneer....	1
1	53 58 015 Câblage RHD • D223L, D308L • Système Audio "Premium", Pioneer....	Câblage	RHD D223L, D308L Système Audio "Premium", Pioneer....	1
1	54 78 581 Câblage RHD • D223L, D308L • Pour les voitures munies...	Câblage	RHD D223L, D308L Pour les voitures munies...	1
1	53 58 056 Câblage RHD • Système Audio "Premium", Pioneer....	Câblage	RHD Système Audio "Premium", Pioneer....	1
1	54 78 607 Câblage RHD • Pour les voitures munies...	Câblage	RHD Pour les voitures munies...	1
1	53 58 098 Câblage RHD • D223L • Système Audio "Premium", Pioneer....	Câblage	RHD D223L Système Audio "Premium", Pioneer....	1
1	54 78 623 Câblage RHD • D223L • Pour les voitures munies...	Câblage	RHD D223L Pour les voitures munies...	1
2	54 79 571 93 167 193 Câblage LHD • Entre l'unité électronique airbag...	Câblage	LHD Entre l'unité électronique airbag...	1
2	54 79 589 Câblage RHD • Entre l'unité électronique airbag...	Câblage	RHD Entre l'unité électronique airbag...	1
3	47 39 462 Capot	Capot		1
	CâblageConduites et fusibles Arrière. coussin gonflable	CâblageConduites et fusibles Arrière. coussin gonflable
4	54 77 054 Câblage LHD • Pour les voitures sans...	Câblage	LHD Pour les voitures sans...	1
	Module coussin gonflableTableau de bord	Module coussin gonflableTableau de bord
5	53 57 652 Câblage LHD • ONSTAR	Câblage	LHD ONSTAR	1
