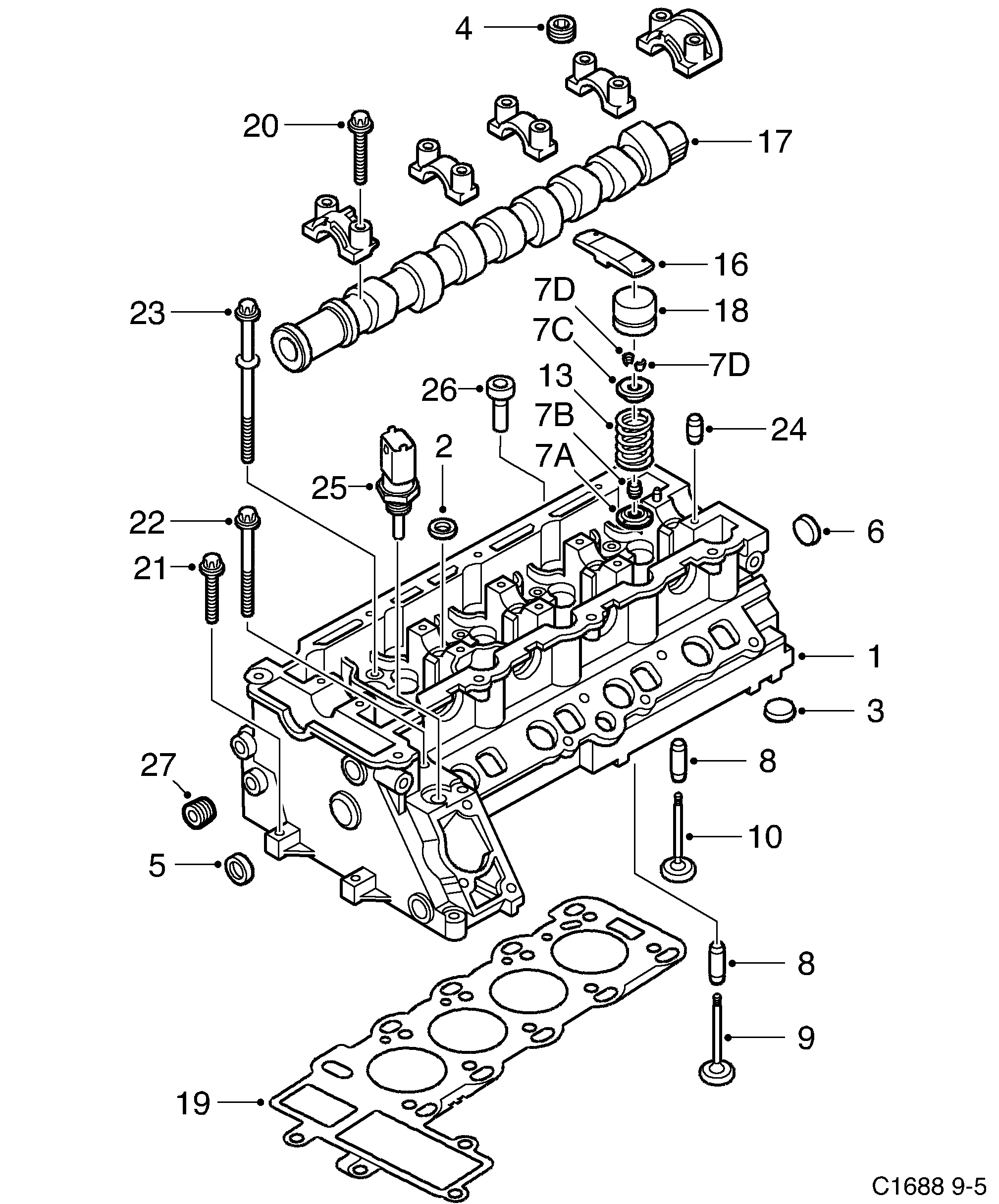

140: Moteur - Corps de moteur - Culasse

(2002 - 2005 | D223L) | Pour Saab 9-5 (9600) (2004)

100%

(N°130)

Section 140

(N°160)

Pos.	Réf.	Description	Usage	Qté
1	53 44 452 55 353 379 Culasse 2004-2005 • D223L • MARKED: 22VE	Culasse	2004-2005 D223L MARKED: 22VE	1
1	53 44 486 55 353 381 Culasse 2004-2005 • D223L • MARKED: 22VE	Culasse	2004-2005 D223L MARKED: 22VE	1
2	95 42 754 90 529 032 Rondelle étanchéité D223L	Rondelle étanchéité	D223L	2
3	47 72 265 11 071 923 Rondelle étanchéité D223L	Rondelle étanchéité	D223L	6
4	45 00 179 11 049 133 Obturateur à vis D223L	Obturateur à vis	D223L	4
5	47 70 004 90 502 542 Rondelle étanchéité D223L	Rondelle étanchéité	D223L	2
6	45 00 781 11 094 191 Rondelle étanchéité D223L	Rondelle étanchéité	D223L	6
	GoujonSystème d'admission et d'échappement D223L	GoujonSystème d'admission et d'échappement D223L			10
	47 71 101 11 095 512 Obturateur à vis D223L	Obturateur à vis	D223L	5
7	46 21 306 90 466 779 Raccord D223L	Raccord	D223L	1
7A	45 00 880 90 410 740 Rondelle élastique D223L	Rondelle élastique	D223L	16
7B	45 00 898 90 410 741 Joint D223L	Joint	D223L	16
7C	45 00 914 90 354 649 Rondelle ressort soupape D223L	Rondelle ressort soupape	D223L	16
7D	45 00 922 90 354 648 Taquet D223L	Taquet	D223L	32
8	47 70 269 90 572 642 Guide soupape D223L • STD	Guide soupape	D223L STD	16
8	47 70 905 90 528 683 Guide soupape D223L • ÖD 1	Guide soupape	D223L ÖD 1	16
8	47 70 913 90 528 685 Guide soupape D223L • ÖD 2	Guide soupape	D223L ÖD 2	16
9	53 44 510 55 353 375 Soupape admission 2004-2005 • D223L • STD (CYLINDER HEAD MARKED:...	Soupape admission	2004-2005 D223L STD (CYLINDER HEAD MARKED:...	8
9	47 72 398 90 502 321 Soupape admission D223L • 0,075 MM	Soupape admission	D223L 0,075 MM	8
9	47 72 406 90 502 322 Soupape admission D223L • 0,150 MM	Soupape admission	D223L 0,150 MM	8
10	53 43 330 12 992 480 Soupape d'échappement 2003-2005 • D223L • STD	Soupape d'échappement	2003-2005 D223L STD	8
10	47 72 422 90 502 327 Soupape d'échappement D223L • 0,075 MM	Soupape d'échappement	D223L 0,075 MM	8
10	47 72 430 90 502 328 Soupape d'échappement D223L • 0,150 MM	Soupape d'échappement	D223L 0,150 MM	8
13	95 42 945 90 500 731 Ressort soupape D223L	Ressort soupape	D223L	16
16	95 42 952 90 502 753 Logemement arbres cames D223L	Logemement arbres cames	D223L	8
17	95 42 960 Arbre cames D223L	Arbre cames	D223L	1
18	53 43 132 93 174 076 Poussoir soupape 2003-2005 • D223L	Poussoir soupape	2003-2005 D223L	16
19	53 41 995 93 179 232 Joint D223L • T=1,2 MM. IDENT. NO...	Joint	D223L T=1,2 MM. IDENT. NO...	1
19	95 44 669 93 179 232 Joint D223L • T=1,3 MM. IDENT. 1...	Joint	D223L T=1,3 MM. IDENT. 1...	1
19	95 44 677 93 179 233 Joint D223L • T=1,4 MM. IDENT. 2...	Joint	D223L T=1,4 MM. IDENT. 2...	1
20	95 42 846 11 093 792 Vis D223L	Vis	D223L	10
21	95 42 986 11 097 441 Vis D223L	Vis	D223L	3
22	95 43 000 11 096 621 Vis D223L	Vis	D223L	1
23	95 43 018 90 502 072 Vis D223L	Vis	D223L	10
24	95 42 853 90 281 475 Goujon élastique D223L	Goujon élastique	D223L	2
25	95 43 406 91 98 691 Détecteur température D223L	Détecteur température	D223L	1
26	95 43 059 11 095 821 Vis D223L	Vis	D223L	5
27	45 00 195 11 095 512 Obturateur à vis D223L • M10 X 1	Obturateur à vis	D223L M10 X 1	5
