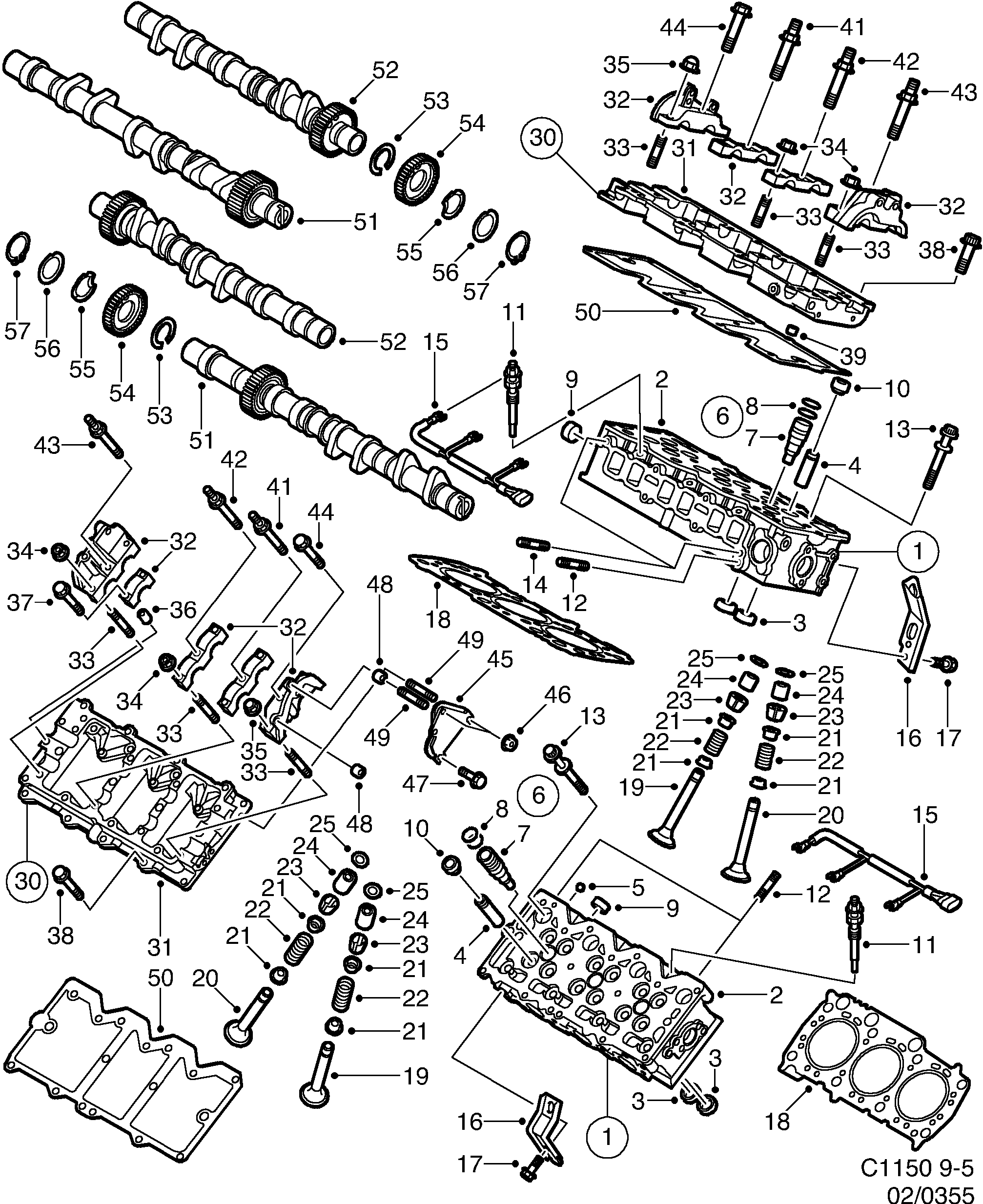

355: Moteur - Corps de moteur - Culasse

(2002 - 2005 | D308L) | Pour Saab 9-5 (9600) (2004)

100%

(N°345)

Section 355

(N°365)

Pos.	Réf.	Description	Usage	Qté
1	59 50 548 Culasse D308L • LH	Culasse	D308L LH	1
1	59 50 530 Culasse D308L • RH	Culasse	D308L RH	1
2	Culasse D308L • N'est pas une pièce...	Culasse	D308L N'est pas une pièce...
3	59 56 602 Siège soupape D308L • Admission.	Siège soupape	D308L Admission.	12
3	59 56 610 Siège soupape D308L • Echappement.	Siège soupape	D308L Echappement.	12
4	59 55 026 Guide soupape D308L	Guide soupape	D308L	24
5	59 56 214 Bille D308L	Bille	D308L	2
6	59 56 628 Bague D308L	Bague	D308L	6
7	59 56 420 59 56 628 Bague D308L	Bague	D308L	6
8	59 56 537 Joint torique D308L	Joint torique	D308L	12
9	59 56 081 Tampon D308L	Tampon	D308L	2
10	59 50 597 Joint D308L	Joint	D308L	24
11	59 54 839 97 357 290 Bougie préchauffage 2002-2004 • D308L	Bougie préchauffage	2002-2004 D308L	6
12	59 50 589 Goujon D308L	Goujon	D308L	4
13	59 50 720 Vis D308L • M12X146	Vis	D308L M12X146	8
13	59 50 738 Vis D308L • M12X175	Vis	D308L M12X175	8
14	59 50 571 Goujon D308L	Goujon	D308L	14
15	59 54 847 Câblage D308L	Câblage	D308L	2
16	59 50 829 Oeillet levage D308L • LH	Oeillet levage	D308L LH	1
16	59 50 845 Oeillet levage D308L • RH	Oeillet levage	D308L RH	1
17	59 50 423 Vis D308L • LH	Vis	D308L LH	2
17	59 50 852 Vis D308L • RH	Vis	D308L RH	2
18	59 50 696 Joint D308L • LH \| Epaisseur=0,60, 1...	Joint	D308L LH \| Epaisseur=0,60, 1...	1
18	59 50 704 Joint D308L • LH \| Epaisseur=0,65, 2...	Joint	D308L LH \| Epaisseur=0,65, 2...	1
18	59 50 712 Joint D308L • LH \| Epaisseur=0,70, 3...	Joint	D308L LH \| Epaisseur=0,70, 3...	1
18	59 50 662 Joint D308L • RH \| Epaisseur=0,60, 1...	Joint	D308L RH \| Epaisseur=0,60, 1...	1
18	59 50 670 Joint D308L • RH \| Epaisseur=0,65, 2...	Joint	D308L RH \| Epaisseur=0,65, 2...	1
18	59 50 688 Joint D308L • RH \| Epaisseur=0,70, 3...	Joint	D308L RH \| Epaisseur=0,70, 3...	1
19	59 53 930 Soupape admission D308L	Soupape admission	D308L	12
20	59 53 948 Soupape d'échappement D308L	Soupape d'échappement	D308L	12
21	59 53 971 Rondelle D308L • Inférieur	Rondelle	D308L Inférieur	24
21	59 53 963 Rondelle D308L • Supérieur	Rondelle	D308L Supérieur	24
22	59 53 955 Ressort D308L	Ressort	D308L	24
23	59 53 989 Taquet D308L	Taquet	D308L	48
24	59 53 997 Poussoir soupape D308L	Poussoir soupape	D308L	24
25	59 54 003 Rondelle ajustée D308L • 2,70 MM	Rondelle ajustée	D308L 2,70 MM	X
25	59 54 011 Rondelle ajustée D308L • 2,72 MM	Rondelle ajustée	D308L 2,72 MM	X
25	59 54 029 Rondelle ajustée D308L • 2,74 MM	Rondelle ajustée	D308L 2,74 MM	X
25	59 54 037 Rondelle ajustée D308L • 2,76 MM	Rondelle ajustée	D308L 2,76 MM	X
25	59 54 045 Rondelle ajustée D308L • 2,78 MM	Rondelle ajustée	D308L 2,78 MM	X
25	59 54 052 Rondelle ajustée D308L • 2,80 MM	Rondelle ajustée	D308L 2,80 MM	X
25	59 54 060 Rondelle ajustée D308L • 2,82 MM	Rondelle ajustée	D308L 2,82 MM	X
25	59 54 078 Rondelle ajustée D308L • 2,84 MM	Rondelle ajustée	D308L 2,84 MM	X
25	59 54 086 Rondelle ajustée D308L • 2,86 MM	Rondelle ajustée	D308L 2,86 MM	X
25	59 54 094 Rondelle ajustée D308L • 2,88 MM	Rondelle ajustée	D308L 2,88 MM	X
25	59 54 102 Rondelle ajustée D308L • 2,90 MM	Rondelle ajustée	D308L 2,90 MM	X
25	59 54 110 Rondelle ajustée D308L • 2,92 MM	Rondelle ajustée	D308L 2,92 MM	X
25	59 54 128 Rondelle ajustée D308L • 2,94 MM	Rondelle ajustée	D308L 2,94 MM	X
25	59 54 136 Rondelle ajustée D308L • 2,96 MM	Rondelle ajustée	D308L 2,96 MM	X
25	59 54 144 Rondelle ajustée D308L • 2,98 MM	Rondelle ajustée	D308L 2,98 MM	X
25	59 54 151 Rondelle ajustée D308L • 3,00 MM	Rondelle ajustée	D308L 3,00 MM	X
25	59 54 169 Rondelle ajustée D308L • 3,02 MM	Rondelle ajustée	D308L 3,02 MM	X
25	59 54 177 Rondelle ajustée D308L • 3,04 MM	Rondelle ajustée	D308L 3,04 MM	X
25	59 54 185 Rondelle ajustée D308L • 3,06 MM	Rondelle ajustée	D308L 3,06 MM	X
25	59 54 193 Rondelle ajustée D308L • 3,08 MM	Rondelle ajustée	D308L 3,08 MM	X
25	59 54 201 Rondelle ajustée D308L • 3,10 MM	Rondelle ajustée	D308L 3,10 MM	X
25	59 54 219 Rondelle ajustée D308L • 3,12 MM	Rondelle ajustée	D308L 3,12 MM	X
25	59 54 227 Rondelle ajustée D308L • 3,14 MM	Rondelle ajustée	D308L 3,14 MM	X
25	59 54 235 Rondelle ajustée D308L • 3,16 MM	Rondelle ajustée	D308L 3,16 MM	X
25	59 54 243 Rondelle ajustée D308L • 3,18 MM	Rondelle ajustée	D308L 3,18 MM	X
25	59 54 250 Rondelle ajustée D308L • 3,20 MM	Rondelle ajustée	D308L 3,20 MM	X
25	59 54 268 Rondelle ajustée D308L • 3,22 MM	Rondelle ajustée	D308L 3,22 MM	X
25	59 54 276 Rondelle ajustée D308L • 3,24 MM	Rondelle ajustée	D308L 3,24 MM	X
25	59 54 284 Rondelle ajustée D308L • 3,26 MM	Rondelle ajustée	D308L 3,26 MM	X
25	59 54 292 Rondelle ajustée D308L • 3,28 MM	Rondelle ajustée	D308L 3,28 MM	X
25	59 54 300 Rondelle ajustée D308L • 3,30 MM	Rondelle ajustée	D308L 3,30 MM	X
30	59 50 563 Logemement arbres cames D308L • LH	Logemement arbres cames	D308L LH	1
30	59 50 555 Logemement arbres cames D308L • RH	Logemement arbres cames	D308L RH	1
31	Logemement arbres cames D308L • N'est pas une pièce...	Logemement arbres cames	D308L N'est pas une pièce...
32	Chapeau palier arbre came D308L • N'est pas une pièce...	Chapeau palier arbre came	D308L N'est pas une pièce...
33	59 56 206 Goujon D308L	Goujon	D308L	16
34	59 56 891 Ecrou D308L	Ecrou	D308L	12
35	59 56 040 Ecrou D308L	Ecrou	D308L	4
36	59 50 340 Douille guide D308L	Douille guide	D308L	2
37	59 56 032 Vis D308L	Vis	D308L	2
38	59 50 779 Vis D308L • M8X25	Vis	D308L M8X25	10
38	59 50 787 Vis D308L	Vis	D308L	8
38	59 50 795 Vis D308L	Vis	D308L	6
39	59 50 613 Douille guide D308L	Douille guide	D308L	4
41	59 50 811 Goujon D308L	Goujon	D308L	2
42	59 50 803 Goujon D308L	Goujon	D308L	2
43	59 50 753 Goujon D308L	Goujon	D308L	2
44	59 50 761 Vis D308L	Vis	D308L	2
45	59 50 621 Support D308L	Support	D308L	1
46	59 50 654 Ecrou D308L	Ecrou	D308L	2
47	59 50 423 Vis D308L	Vis	D308L	1
48	59 50 332 Douille guide 2002-2005 • D308L	Douille guide	2002-2005 D308L	2
49	59 50 647 94 004 048 Goujon D308L	Goujon	D308L	2
50	59 50 605 Joint D308L	Joint	D308L	2
51	59 53 815 Arbre cames D308L • LH \| Admission: pour...	Arbre cames	D308L LH \| Admission: pour...	1
51	59 53 807 Arbre cames D308L • RH \| Admission: pour...	Arbre cames	D308L RH \| Admission: pour...	1
52	59 53 831 Arbre cames D308L • LH \| Échappement :...	Arbre cames	D308L LH \| Échappement :...	1
52	59 53 823 Arbre cames D308L • RH \| Échappement :...	Arbre cames	D308L RH \| Échappement :...	1
53	59 53 880 Anneau verrouillage D308L	Anneau verrouillage	D308L	2
54	59 53 872 Pignon chaîne D308L • LH	Pignon chaîne	D308L LH	1
54	59 53 864 Pignon chaîne D308L • RH	Pignon chaîne	D308L RH	1
55	59 53 898 Rondelle D308L	Rondelle	D308L	2
56	59 53 906 Rondelle D308L	Rondelle	D308L	2
57	59 53 914 Anneau verrouillage D308L	Anneau verrouillage	D308L	2
