Question 1

Où trouver le schéma éclaté et les références de pièces pour Corps de moteur sur Saab 9-5 (9600) 2004 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Corps de moteur sur Saab 9-5 (9600) 2004. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Corps de moteur ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Corps de moteur pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Corps de moteur est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Corps de moteur conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

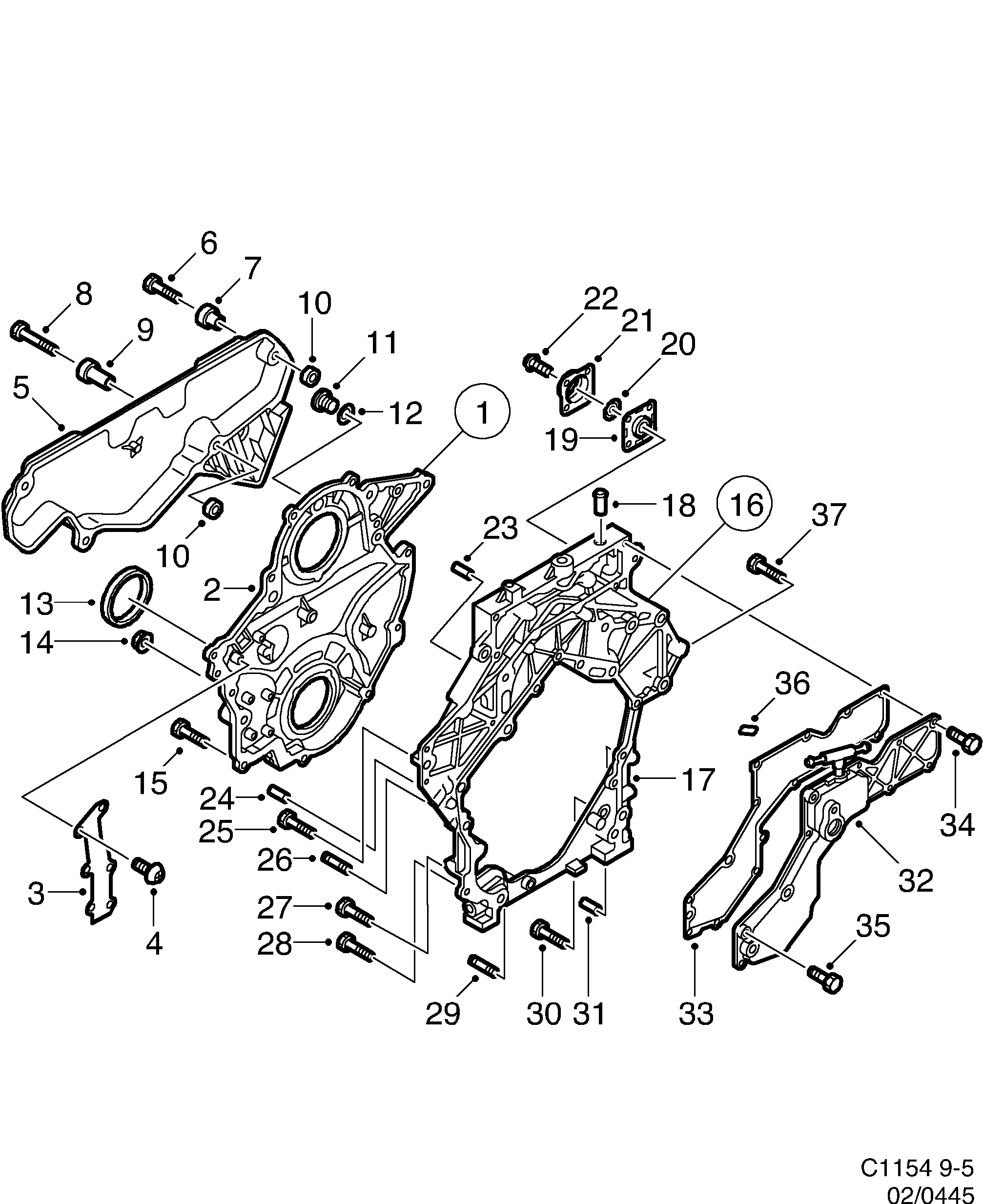

Pos.	Réf.	Description	Usage	Qté
1	59 51 637 Capot D308L	Capot	D308L	1
2	Capot D308L • N'est pas une pièce...	Capot	D308L N'est pas une pièce...	1
3	59 56 743 Couvercle D308L	Couvercle	D308L	1
4	59 56 917 94 003 223 Vis D308L	Vis	D308L	6
5	59 51 751 Capot D308L	Capot	D308L	1
6	59 50 274 Vis D308L	Vis	D308L	3
7	59 51 785 Bague caoutchouc D308L	Bague caoutchouc	D308L	3
8	59 51 769 Vis D308L	Vis	D308L	3
9	59 51 793 Bague caoutchouc D308L	Bague caoutchouc	D308L	1
10	59 51 801 Bague caoutchouc D308L	Bague caoutchouc	D308L	4
11	59 51 611 Tampon D308L	Tampon	D308L	1
12	59 51 629 94 000 393 Bague étanchéité D308L	Bague étanchéité	D308L	1
13	59 51 702 32 000 279 Joint D308L	Joint	D308L	1
14	59 50 654 Ecrou D308L	Ecrou	D308L	2
15	59 51 561 Vis D308L	Vis	D308L	9
16	59 51 546 Capot D308L	Capot	D308L	1
17	59 56 776 Capot D308L	Capot	D308L	1
18	59 56 321 Douille D308L	Douille	D308L	1
19	59 56 362 Diaphragme D308L	Diaphragme	D308L	1
20	59 56 354 Ressort D308L	Ressort	D308L	1
21	59 56 453 Capot D308L	Capot	D308L	1
22	59 54 433 97 024 319 Vis D308L	Vis	D308L	4
23	59 56 842 98 007 128 Goupille D308L	Goupille	D308L	1
24	59 50 332 Douille guide D308L	Douille guide	D308L	2
25	59 51 587 Vis D308L	Vis	D308L	1
26	59 51 652 94 013 049 Boulon D308L	Boulon	D308L	1
27	59 51 579 Vis D308L	Vis	D308L	2
28	59 51 561 Vis D308L	Vis	D308L	8
29	59 50 647 94 004 048 Goujon D308L	Goujon	D308L	1
30	59 51 553 Vis D308L	Vis	D308L	1
31	59 50 332 Douille guide D308L	Douille guide	D308L	2
32	59 51 710 32 000 280 Couvercle D308L	Couvercle	D308L	1
33	59 51 728 32 000 281 Joint D308L	Joint	D308L	1
34	59 51 736 32 000 282 Vis D308L	Vis	D308L	5
35	59 51 744 Vis D308L	Vis	D308L	8
36	59 51 660 Joint D308L	Joint	D308L	1
37	59 51 595 Vis D308L	Vis	D308L	1

Pos.	Réf.	Description	Usage	Qté
1	59 51 637 Capot D308L	Capot	D308L	1
2	Capot D308L • N'est pas une pièce...	Capot	D308L N'est pas une pièce...	1
3	59 56 743 Couvercle D308L	Couvercle	D308L	1
4	59 56 917 94 003 223 Vis D308L	Vis	D308L	6
5	59 51 751 Capot D308L	Capot	D308L	1
6	59 50 274 Vis D308L	Vis	D308L	3
7	59 51 785 Bague caoutchouc D308L	Bague caoutchouc	D308L	3
8	59 51 769 Vis D308L	Vis	D308L	3
9	59 51 793 Bague caoutchouc D308L	Bague caoutchouc	D308L	1
10	59 51 801 Bague caoutchouc D308L	Bague caoutchouc	D308L	4
11	59 51 611 Tampon D308L	Tampon	D308L	1
12	59 51 629 94 000 393 Bague étanchéité D308L	Bague étanchéité	D308L	1
13	59 51 702 32 000 279 Joint D308L	Joint	D308L	1
14	59 50 654 Ecrou D308L	Ecrou	D308L	2
15	59 51 561 Vis D308L	Vis	D308L	9
16	59 51 546 Capot D308L	Capot	D308L	1
17	59 56 776 Capot D308L	Capot	D308L	1
18	59 56 321 Douille D308L	Douille	D308L	1
19	59 56 362 Diaphragme D308L	Diaphragme	D308L	1
20	59 56 354 Ressort D308L	Ressort	D308L	1
21	59 56 453 Capot D308L	Capot	D308L	1
22	59 54 433 97 024 319 Vis D308L	Vis	D308L	4
23	59 56 842 98 007 128 Goupille D308L	Goupille	D308L	1
24	59 50 332 Douille guide D308L	Douille guide	D308L	2
25	59 51 587 Vis D308L	Vis	D308L	1
26	59 51 652 94 013 049 Boulon D308L	Boulon	D308L	1
27	59 51 579 Vis D308L	Vis	D308L	2
28	59 51 561 Vis D308L	Vis	D308L	8
29	59 50 647 94 004 048 Goujon D308L	Goujon	D308L	1
30	59 51 553 Vis D308L	Vis	D308L	1
31	59 50 332 Douille guide D308L	Douille guide	D308L	2
32	59 51 710 32 000 280 Couvercle D308L	Couvercle	D308L	1
33	59 51 728 32 000 281 Joint D308L	Joint	D308L	1
34	59 51 736 32 000 282 Vis D308L	Vis	D308L	5
35	59 51 744 Vis D308L	Vis	D308L	8
36	59 51 660 Joint D308L	Joint	D308L	1
37	59 51 595 Vis D308L	Vis	D308L	1
