Question 1

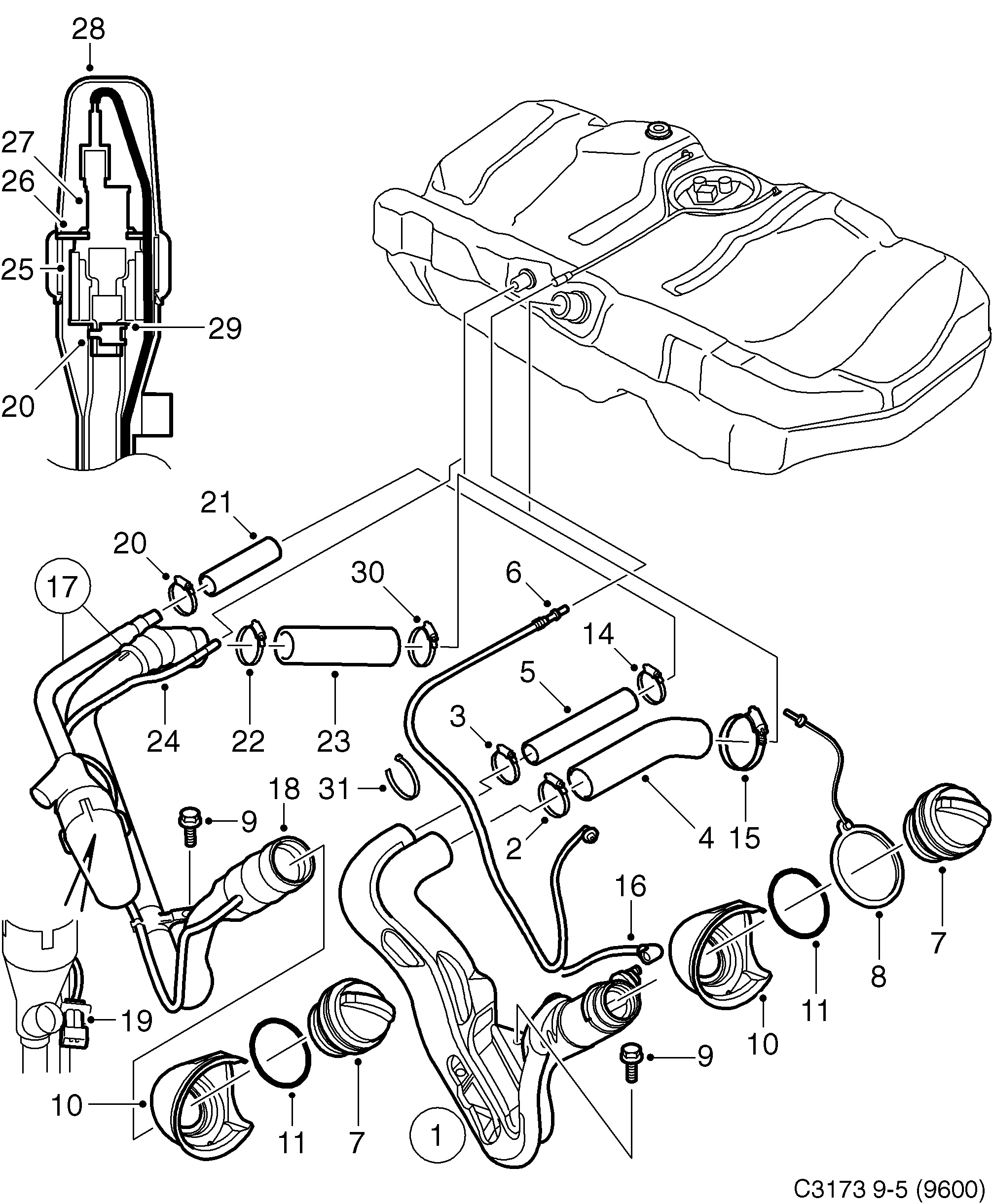

Où trouver le schéma éclaté et les références de pièces pour Système de carburant sur Saab 9-5 (9600) 2004 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Système de carburant sur Saab 9-5 (9600) 2004. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Système de carburant ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Système de carburant pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Système de carburant est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Système de carburant conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

Pos.	Réf.	Description	Usage	Qté
1	54 62 270 Tube remplissage 2001-2005 • B235R	Tube remplissage	2001-2005 B235R	1
2	49 40 029 Collier serrage ESSENCE	Collier serrage	ESSENCE	1
3	49 40 011 Collier serrage ESSENCE	Collier serrage	ESSENCE	1
4	45 74 208 53 29 594 Flexible ESSENCE	Flexible	ESSENCE	1
4	53 29 594 Flexible 2002-, LHD • ESSENCE	Flexible	2002-, LHD ESSENCE	1
5	45 74 216 Flexible ESSENCE	Flexible	ESSENCE	1
5	54 64 904 Flexible 2003-2005, LHD • ESSENCE	Flexible	2003-2005, LHD ESSENCE	1
6	45 74 257 Flexible de ventilation ESSENCE	Flexible de ventilation	ESSENCE	1
7	51 92 505 Bouchon réservoir 2001-2005 • ESSENCE • Nom de la substance...	Bouchon réservoir	2001-2005 ESSENCE Nom de la substance...	1
8	51 93 925 32 000 266 Elingue 2001-2005 • ESSENCE • Pièce de 51 92...	Elingue	2001-2005 ESSENCE Pièce de 51 92...	1
9	49 40 896 92 152 212 Vis ESSENCE	Vis	ESSENCE	1
10	47 26 329 Joint ESSENCE	Joint	ESSENCE	1
10	47 26 295 Joint 2000-2005 • ESSENCE	Joint	2000-2005 ESSENCE	1
11	45 77 680 Anneau ESSENCE	Anneau	ESSENCE	1
14	49 40 011 Collier serrage ESSENCE	Collier serrage	ESSENCE	1
15	49 40 029 Collier serrage ESSENCE	Collier serrage	ESSENCE	1
16	TuyauSystème de carburant ESSENCE	TuyauSystème de carburant ESSENCE
17	54 62 288 Tube remplissage 2002-, LHD • ESSENCE	Tube remplissage	2002-, LHD ESSENCE	1
17	49 68 798 Tube remplissage 2000-2005 • ESSENCE • Pour essence avec plomb	Tube remplissage	2000-2005 ESSENCE Pour essence avec plomb	1
18	49 69 358 Tube remplissage 2000-2005 • ESSENCE • Pour essence avec plomb	Tube remplissage	2000-2005 ESSENCE Pour essence avec plomb	1
18	49 65 778 Tube remplissage 2002-, LHD • ESSENCE • N'est pas une pièce...	Tube remplissage	2002-, LHD ESSENCE N'est pas une pièce...	1
19	49 65 596 Connexion 1999-, LHD • ESSENCE	Connexion	1999-, LHD ESSENCE	1
20	45 76 583 90 467 194 Collier serrage 1999-, LHD • ESSENCE	Collier serrage	1999-, LHD ESSENCE	2
21	49 65 869 Accouplement rapide 1999-, LHD • ESSENCE	Accouplement rapide	1999-, LHD ESSENCE	1
22	44 41 697 Collier serrage 1999-, LHD • ESSENCE	Collier serrage	1999-, LHD ESSENCE	1
23	49 65 570 Flexible 1999-, LHD • ESSENCE	Flexible	1999-, LHD ESSENCE	1
24	49 65 851 Flexible de ventilation 1999-, LHD • ESSENCE	Flexible de ventilation	1999-, LHD ESSENCE	1
25	47 29 109 Filtre 1999-, LHD • ESSENCE	Filtre	1999-, LHD ESSENCE	1
26	47 28 523 Rondelle 1999-, LHD • ESSENCE	Rondelle	1999-, LHD ESSENCE	1
27	49 66 826 Valve fermeture 1999-, LHD • ESSENCE	Valve fermeture	1999-, LHD ESSENCE	1
28	47 28 515 Capot 1999-, LHD • ESSENCE	Capot	1999-, LHD ESSENCE	1
29	47 28 531 Porte-filtre 1999-, LHD • ESSENCE	Porte-filtre	1999-, LHD ESSENCE	1
30	49 40 029 Collier serrage 1999-, LHD • ESSENCE	Collier serrage	1999-, LHD ESSENCE	1
31	30 507 607 Ruban serrage ESSENCE	Ruban serrage	ESSENCE	1

Pos.	Réf.	Description	Usage	Qté
1	54 62 270 Tube remplissage 2001-2005 • B235R	Tube remplissage	2001-2005 B235R	1
2	49 40 029 Collier serrage ESSENCE	Collier serrage	ESSENCE	1
3	49 40 011 Collier serrage ESSENCE	Collier serrage	ESSENCE	1
4	45 74 208 53 29 594 Flexible ESSENCE	Flexible	ESSENCE	1
4	53 29 594 Flexible 2002-, LHD • ESSENCE	Flexible	2002-, LHD ESSENCE	1
5	45 74 216 Flexible ESSENCE	Flexible	ESSENCE	1
5	54 64 904 Flexible 2003-2005, LHD • ESSENCE	Flexible	2003-2005, LHD ESSENCE	1
6	45 74 257 Flexible de ventilation ESSENCE	Flexible de ventilation	ESSENCE	1
7	51 92 505 Bouchon réservoir 2001-2005 • ESSENCE • Nom de la substance...	Bouchon réservoir	2001-2005 ESSENCE Nom de la substance...	1
8	51 93 925 32 000 266 Elingue 2001-2005 • ESSENCE • Pièce de 51 92...	Elingue	2001-2005 ESSENCE Pièce de 51 92...	1
9	49 40 896 92 152 212 Vis ESSENCE	Vis	ESSENCE	1
10	47 26 329 Joint ESSENCE	Joint	ESSENCE	1
10	47 26 295 Joint 2000-2005 • ESSENCE	Joint	2000-2005 ESSENCE	1
11	45 77 680 Anneau ESSENCE	Anneau	ESSENCE	1
14	49 40 011 Collier serrage ESSENCE	Collier serrage	ESSENCE	1
15	49 40 029 Collier serrage ESSENCE	Collier serrage	ESSENCE	1
16	TuyauSystème de carburant ESSENCE	TuyauSystème de carburant ESSENCE
17	54 62 288 Tube remplissage 2002-, LHD • ESSENCE	Tube remplissage	2002-, LHD ESSENCE	1
17	49 68 798 Tube remplissage 2000-2005 • ESSENCE • Pour essence avec plomb	Tube remplissage	2000-2005 ESSENCE Pour essence avec plomb	1
18	49 69 358 Tube remplissage 2000-2005 • ESSENCE • Pour essence avec plomb	Tube remplissage	2000-2005 ESSENCE Pour essence avec plomb	1
18	49 65 778 Tube remplissage 2002-, LHD • ESSENCE • N'est pas une pièce...	Tube remplissage	2002-, LHD ESSENCE N'est pas une pièce...	1
19	49 65 596 Connexion 1999-, LHD • ESSENCE	Connexion	1999-, LHD ESSENCE	1
20	45 76 583 90 467 194 Collier serrage 1999-, LHD • ESSENCE	Collier serrage	1999-, LHD ESSENCE	2
21	49 65 869 Accouplement rapide 1999-, LHD • ESSENCE	Accouplement rapide	1999-, LHD ESSENCE	1
22	44 41 697 Collier serrage 1999-, LHD • ESSENCE	Collier serrage	1999-, LHD ESSENCE	1
23	49 65 570 Flexible 1999-, LHD • ESSENCE	Flexible	1999-, LHD ESSENCE	1
24	49 65 851 Flexible de ventilation 1999-, LHD • ESSENCE	Flexible de ventilation	1999-, LHD ESSENCE	1
25	47 29 109 Filtre 1999-, LHD • ESSENCE	Filtre	1999-, LHD ESSENCE	1
26	47 28 523 Rondelle 1999-, LHD • ESSENCE	Rondelle	1999-, LHD ESSENCE	1
27	49 66 826 Valve fermeture 1999-, LHD • ESSENCE	Valve fermeture	1999-, LHD ESSENCE	1
28	47 28 515 Capot 1999-, LHD • ESSENCE	Capot	1999-, LHD ESSENCE	1
29	47 28 531 Porte-filtre 1999-, LHD • ESSENCE	Porte-filtre	1999-, LHD ESSENCE	1
30	49 40 029 Collier serrage 1999-, LHD • ESSENCE	Collier serrage	1999-, LHD ESSENCE	1
31	30 507 607 Ruban serrage ESSENCE	Ruban serrage	ESSENCE	1
