Question 1

Où trouver le schéma éclaté et les références de pièces pour Système de carburant sur Saab 9-5 (9600) 2004 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Système de carburant sur Saab 9-5 (9600) 2004. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Système de carburant ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Système de carburant pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Système de carburant est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Système de carburant conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

Pos.	Réf.	Description	Usage	Qté
1	59 52 916 97 228 919 Pompe injection D308L	Pompe injection	D308L	1
1	97 228 919 Pompe injection D308L	Pompe injection	D308L	1
1	98 086 740 Pompe injection D308L • Kit service	Pompe injection	D308L Kit service	1
2	59 51 165 Vis D308L	Vis	D308L	2
3	59 52 932 Vis D308L	Vis	D308L	2
4	59 52 940 Joint D308L	Joint	D308L	1
5	59 53 542 Fixation D308L	Fixation	D308L	1
6	59 53 575 Vis D308L	Vis	D308L	1
7	59 53 468 94 000 374 Joint 2002-2004 • D308L	Joint	2002-2004 D308L	4
8	59 53 377 Conduite carburant D308L	Conduite carburant	D308L	1
9	59 53 583 Conduite carburant D308L	Conduite carburant	D308L	1
10	59 50 852 Vis D308L	Vis	D308L	1
11	59 53 385 Conduite carburant D308L	Conduite carburant	D308L	1
12	59 53 393 Conduite carburant D308L	Conduite carburant	D308L	1
13	59 53 674 Clip D308L	Clip	D308L	1
14	59 53 666 Clip D308L	Clip	D308L	1
15	59 53 419 Vis D308L	Vis	D308L	2
17	59 53 708 Console D308L	Console	D308L	1
18	59 51 306 32 000 275 Vis D308L	Vis	D308L	2
19	59 53 617 Console D308L	Console	D308L	1
20	59 53 229 Clip D308L	Clip	D308L	1
21	59 53 211 Clip D308L	Clip	D308L	1
22	59 51 371 Vis D308L	Vis	D308L	1
23	59 53 534 Conduite carburant D308L	Conduite carburant	D308L	1
24	97 240 976 Joint D308L	Joint	D308L	1
25	59 53 435 Vis banjo D308L	Vis banjo	D308L	1
26	Détecteur températureSystème d'admission et d'échappement D308L	Détecteur températureSystème d'admission et d'échappement D308L
27	97 240 975 Joint D308L	Joint	D308L	2
28	VisSystème de graissage D308L	VisSystème de graissage D308L
29	59 53 476 Flexible D308L	Flexible	D308L	1
30	59 53 484 Clip D308L	Clip	D308L	2
31	59 53 351 Conduite carburant D308L	Conduite carburant	D308L	1
32	59 53 401 Clip D308L	Clip	D308L	1
33	59 53 369 Conduite carburant D308L	Conduite carburant	D308L	1
34	59 53 427 Vis banjo D308L	Vis banjo	D308L	1
35	59 56 412 Soupape D308L	Soupape	D308L	1
36	59 53 559 Fixation D308L	Fixation	D308L	1
37	59 51 496 Vis D308L	Vis	D308L	1
38	59 51 215 Vis D308L	Vis	D308L	1

Pos.	Réf.	Description	Usage	Qté
1	59 52 916 97 228 919 Pompe injection D308L	Pompe injection	D308L	1
1	97 228 919 Pompe injection D308L	Pompe injection	D308L	1
1	98 086 740 Pompe injection D308L • Kit service	Pompe injection	D308L Kit service	1
2	59 51 165 Vis D308L	Vis	D308L	2
3	59 52 932 Vis D308L	Vis	D308L	2
4	59 52 940 Joint D308L	Joint	D308L	1
5	59 53 542 Fixation D308L	Fixation	D308L	1
6	59 53 575 Vis D308L	Vis	D308L	1
7	59 53 468 94 000 374 Joint 2002-2004 • D308L	Joint	2002-2004 D308L	4
8	59 53 377 Conduite carburant D308L	Conduite carburant	D308L	1
9	59 53 583 Conduite carburant D308L	Conduite carburant	D308L	1
10	59 50 852 Vis D308L	Vis	D308L	1
11	59 53 385 Conduite carburant D308L	Conduite carburant	D308L	1
12	59 53 393 Conduite carburant D308L	Conduite carburant	D308L	1
13	59 53 674 Clip D308L	Clip	D308L	1
14	59 53 666 Clip D308L	Clip	D308L	1
15	59 53 419 Vis D308L	Vis	D308L	2
17	59 53 708 Console D308L	Console	D308L	1
18	59 51 306 32 000 275 Vis D308L	Vis	D308L	2
19	59 53 617 Console D308L	Console	D308L	1
20	59 53 229 Clip D308L	Clip	D308L	1
21	59 53 211 Clip D308L	Clip	D308L	1
22	59 51 371 Vis D308L	Vis	D308L	1
23	59 53 534 Conduite carburant D308L	Conduite carburant	D308L	1
24	97 240 976 Joint D308L	Joint	D308L	1
25	59 53 435 Vis banjo D308L	Vis banjo	D308L	1
26	Détecteur températureSystème d'admission et d'échappement D308L	Détecteur températureSystème d'admission et d'échappement D308L
27	97 240 975 Joint D308L	Joint	D308L	2
28	VisSystème de graissage D308L	VisSystème de graissage D308L
29	59 53 476 Flexible D308L	Flexible	D308L	1
30	59 53 484 Clip D308L	Clip	D308L	2
31	59 53 351 Conduite carburant D308L	Conduite carburant	D308L	1
32	59 53 401 Clip D308L	Clip	D308L	1
33	59 53 369 Conduite carburant D308L	Conduite carburant	D308L	1
34	59 53 427 Vis banjo D308L	Vis banjo	D308L	1
35	59 56 412 Soupape D308L	Soupape	D308L	1
36	59 53 559 Fixation D308L	Fixation	D308L	1
37	59 51 496 Vis D308L	Vis	D308L	1
38	59 51 215 Vis D308L	Vis	D308L	1

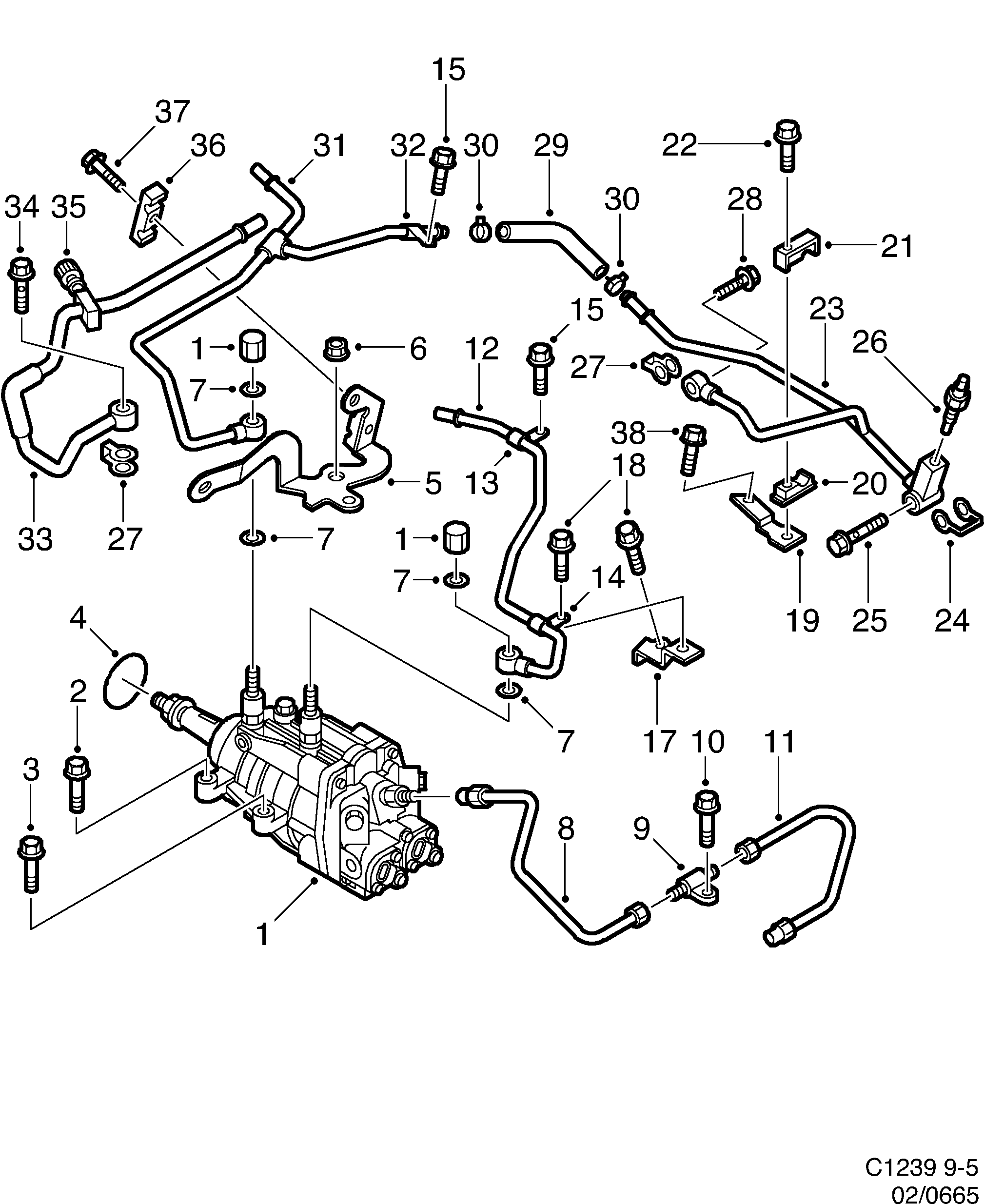

665: Moteur - Système de carburant - Pompe injection
