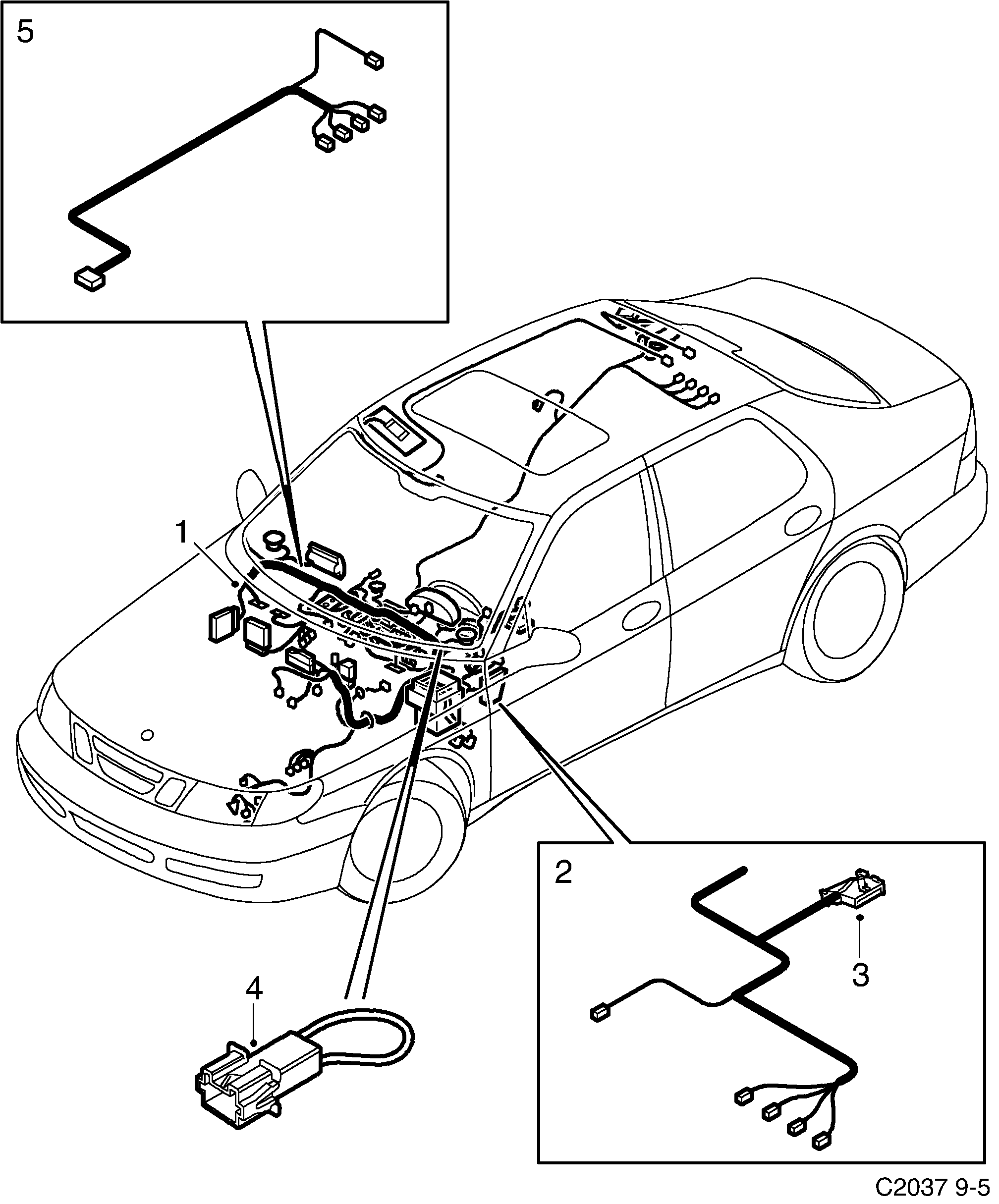

893: Système électrique, généralités - Conduites et fusibles - Planche bord

(2004 - 2005 | 4D) | Pour Saab 9-5 (9600) (2004)

100%

(N°892)

Section 893

(N°894)

Pos.	Réf.	Description	Usage	Qté
1	54 73 475 Câblage 2004-2004, LHD • Système Audio "Popular", Clarion.	Câblage	2004-2004, LHD Système Audio "Popular", Clarion.	1
1	54 73 624 Câblage 2004-2004, LHD • Pour les voitures munies...	Câblage	2004-2004, LHD Pour les voitures munies...	1
1	54 73 517 Câblage 2004-2004, LHD • D223L, D308L • Système Audio "Popular", Clarion.	Câblage	2004-2004, LHD D223L, D308L Système Audio "Popular", Clarion.	1
1	54 73 558 Câblage 2004-2004, LHD • Système Audio "Popular", Clarion.	Câblage	2004-2004, LHD Système Audio "Popular", Clarion.	1
1	54 73 665 Câblage 2004-2004, LHD • Pour les voitures munies...	Câblage	2004-2004, LHD Pour les voitures munies...	1
1	54 73 590 Câblage 2004-2004, LHD • D223L • Système Audio "Popular", Clarion.	Câblage	2004-2004, LHD D223L Système Audio "Popular", Clarion.	1
1	54 73 467 Câblage 2004-2004, LHD • Système Audio "Premium", Pioneer....	Câblage	2004-2004, LHD Système Audio "Premium", Pioneer....	1
1	54 73 509 Câblage 2004-2004, LHD • D223L, D308L • Système Audio "Premium", Pioneer....	Câblage	2004-2004, LHD D223L, D308L Système Audio "Premium", Pioneer....	1
1	54 73 640 Câblage 2004-2004, LHD • D223L, D308L • Pour les voitures munies...	Câblage	2004-2004, LHD D223L, D308L Pour les voitures munies...	1
1	54 73 541 Câblage 2004-2004, LHD • Système Audio "Premium", Pioneer....	Câblage	2004-2004, LHD Système Audio "Premium", Pioneer....	1
1	54 73 582 Câblage 2004-2004, LHD • D223L • Système Audio "Premium", Pioneer....	Câblage	2004-2004, LHD D223L Système Audio "Premium", Pioneer....	1
1	54 73 681 Câblage 2004-2004, LHD • D223L • Pour les voitures munies...	Câblage	2004-2004, LHD D223L Pour les voitures munies...	1
1	54 73 780 Câblage 2004-2004, RHD • Système Audio "Popular", Clarion.	Câblage	2004-2004, RHD Système Audio "Popular", Clarion.	1
1	54 73 822 Câblage 2004-2004, RHD • D223L, D308L • Système Audio "Popular", Clarion.	Câblage	2004-2004, RHD D223L, D308L Système Audio "Popular", Clarion.	1
1	54 73 863 Câblage 2004-2004, RHD • Système Audio "Popular", Clarion.	Câblage	2004-2004, RHD Système Audio "Popular", Clarion.	1
1	54 73 970 Câblage 2004-2004, RHD • Pour les voitures munies...	Câblage	2004-2004, RHD Pour les voitures munies...	1
1	54 73 905 Câblage 2004-2004, RHD • D223L • Système Audio "Popular", Clarion.	Câblage	2004-2004, RHD D223L Système Audio "Popular", Clarion.	1
1	54 73 772 Câblage 2004-2004, RHD • Système Audio "Premium", Pioneer....	Câblage	2004-2004, RHD Système Audio "Premium", Pioneer....	1
1	54 73 939 Câblage 2004-2004, RHD • Pour les voitures munies...	Câblage	2004-2004, RHD Pour les voitures munies...	1
1	54 73 814 Câblage 2004-2004, RHD • D223L, D308L • Système Audio "Premium", Pioneer....	Câblage	2004-2004, RHD D223L, D308L Système Audio "Premium", Pioneer....	1
1	54 73 954 Câblage 2004-2004, RHD • D223L, D308L • Pour les voitures munies...	Câblage	2004-2004, RHD D223L, D308L Pour les voitures munies...	1
1	54 73 855 Câblage 2004-2004, RHD • Système Audio "Premium", Pioneer....	Câblage	2004-2004, RHD Système Audio "Premium", Pioneer....	1
1	54 73 897 Câblage 2004-2004, RHD • D223L • Système Audio "Premium", Pioneer....	Câblage	2004-2004, RHD D223L Système Audio "Premium", Pioneer....	1
1	54 73 996 Câblage 2004-2004, RHD • D223L • Pour les voitures munies...	Câblage	2004-2004, RHD D223L Pour les voitures munies...	1
2	55 48 623 Câblage LHD • Entre l'unité électronique airbag...	Câblage	LHD Entre l'unité électronique airbag...	1
2	55 48 615 Câblage RHD • Entre l'unité électronique airbag...	Câblage	RHD Entre l'unité électronique airbag...	1
3	47 39 462 Capot	Capot		1
4	54 77 054 Câblage LHD • Pour les voitures sans...	Câblage	LHD Pour les voitures sans...	1
	CâblageConduites et fusibles coussin gonflable arrière	CâblageConduites et fusibles coussin gonflable arrière
	Module coussin gonflableTableau de bord	Module coussin gonflableTableau de bord
5	53 57 645 Câblage 2004-2004, LHD • ONSTAR	Câblage	2004-2004, LHD ONSTAR	1
