Question 1

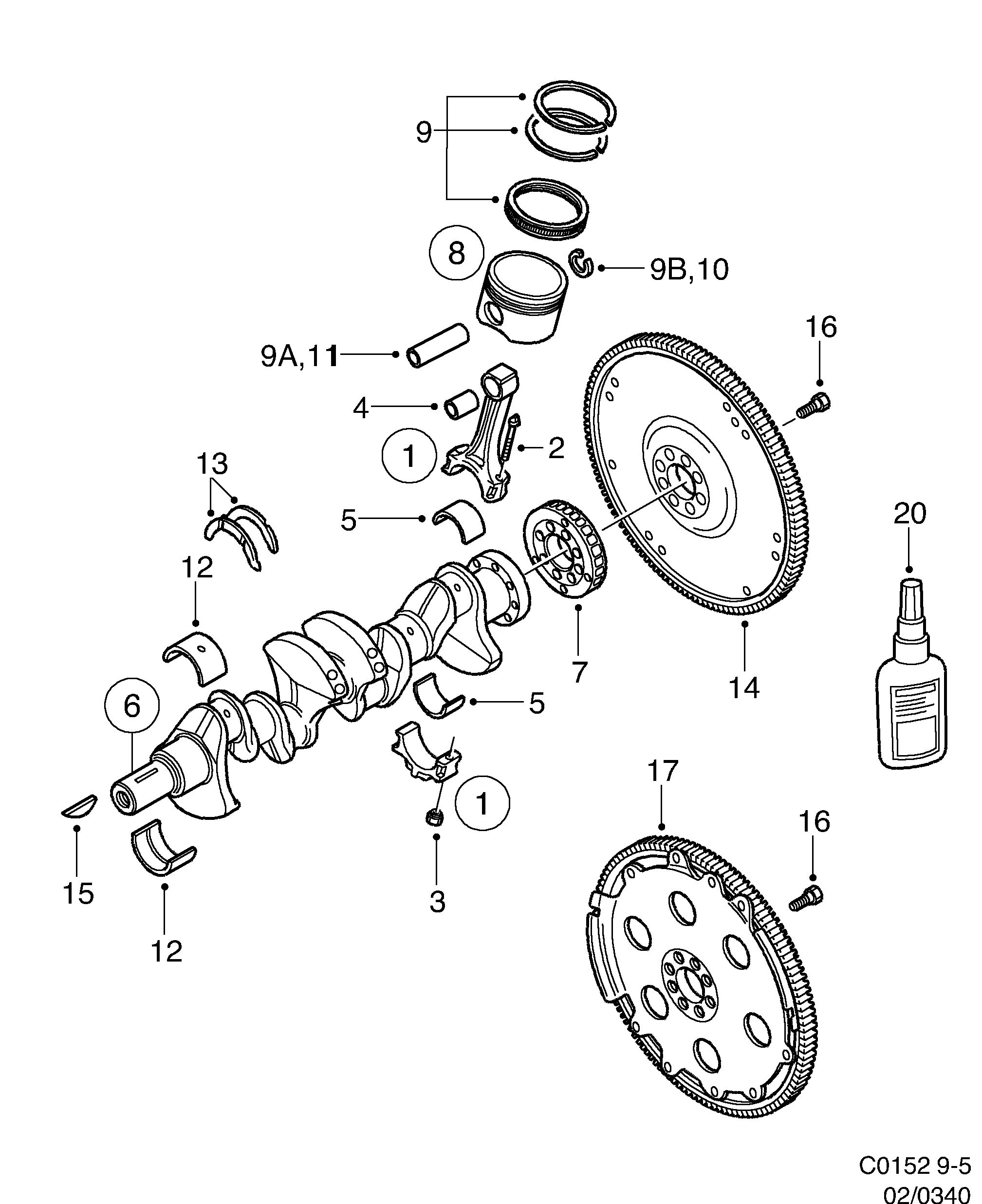

Où trouver le schéma éclaté et les références de pièces pour Corps de moteur sur Saab 9-5 (9600) 2007 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Corps de moteur sur Saab 9-5 (9600) 2007. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Corps de moteur ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Corps de moteur pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Corps de moteur est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Corps de moteur conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

Pos.	Réf.	Description	Usage	Qté
1	30 589 312 Bielle assemble 2001-2010 • B205	Bielle assemble	2001-2010 B205	4
1	91 99 233 30 589 313 Bielle assemble 2001-2010 • B235	Bielle assemble	2001-2010 B235	4
2	59 55 083 Vis 2001- • B205, B235	Vis	2001- B205, B235	8
3	74 80 684 Ecrou ESSENCE	Ecrou	ESSENCE	8
5	55 557 370 Coussinet de bielle 2006-2010 • ESSENCE • STD	Coussinet de bielle	2006-2010 ESSENCE STD	8
5	30 551 894 Coussinet de bielle ESSENCE • 0,25MM \| Sous-dimension	Coussinet de bielle	ESSENCE 0,25MM \| Sous-dimension	8
5	30 551 895 Coussinet de bielle ESSENCE • 0,50 MM \| Sous-dimension	Coussinet de bielle	ESSENCE 0,50 MM \| Sous-dimension	8
6	91 39 403 Vilebrequin B205	Vilebrequin	B205	1
6	91 39 460 Vilebrequin B235	Vilebrequin	B235	1
7	Disque diaphragmeSystème d'allumage ESSENCE	Disque diaphragmeSystème d'allumage ESSENCE
8	30 584 330 Piston 2001-2010 • B205 • CLASS A	Piston	2001-2010 B205 CLASS A	4
8	30 584 331 Piston 2001-2010 • B205 • CLASS B	Piston	2001-2010 B205 CLASS B	4
8	30 584 726 Piston 2001-2010 • B205 • 0,5 MM \| Surdimension	Piston	2001-2010 B205 0,5 MM \| Surdimension	4
8	30 584 727 Piston 2001-2010 • B205 • 1,0 MM \| Surdimension	Piston	2001-2010 B205 1,0 MM \| Surdimension	4
8	91 97 864 30 584 324 Piston 2000-2010 • B235 • CLASS AB	Piston	2000-2010 B235 CLASS AB	4
8	91 97 872 30 584 325 Piston 2000-2010 • B235 • CLASS B	Piston	2000-2010 B235 CLASS B	4
8	91 97 880 30 584 595 Piston 2000-2010 • B235 • 0,5 MM \| Surdimension	Piston	2000-2010 B235 0,5 MM \| Surdimension	4
8	91 97 898 30 584 596 Piston 2000-2010 • B235 • 1,0 MM \| Surdimension	Piston	2000-2010 B235 1,0 MM \| Surdimension	4
9	55 557 263 Jeu segments piston 2006-2010 • ESSENCE	Jeu segments piston	2006-2010 ESSENCE	1
9	91 86 719 Jeu segments piston ESSENCE • 0,5 MM \| Surdimension	Jeu segments piston	ESSENCE 0,5 MM \| Surdimension	1
9	32 000 441 Jeu segments piston ESSENCE • 1,0 MM \| Surdimension	Jeu segments piston	ESSENCE 1,0 MM \| Surdimension	1
9A	30 582 432 Axe piston 2000-2010 • B235, B205 • L=63MM	Axe piston	2000-2010 B235, B205 L=63MM	1
9B	55 557 265 Circlip 2006-2010 • ESSENCE	Circlip	2006-2010 ESSENCE	2
10	55 557 265 Circlip 2006-2010 • ESSENCE	Circlip	2006-2010 ESSENCE	8
12	55 557 369 Palier vilebrequin 2006-2010 • ESSENCE	Palier vilebrequin	2006-2010 ESSENCE	10
13	75 88 783 Rondelle butée ESSENCE	Rondelle butée	ESSENCE	2
14	91 72 008 55 557 245 Volant ESSENCE	Volant	ESSENCE	1
15	ClavetteCorps de moteur ESSENCE	ClavetteCorps de moteur ESSENCE
16	30 551 806 Vis ESSENCE	Vis	ESSENCE	8
17	94 83 066 Flasque entraînement 2002-2010 • ESSENCE	Flasque entraînement	2002-2010 ESSENCE	1
20	74 96 292 Le freinage des filetages ESSENCE • fort rouge	Le freinage des filetages	ESSENCE fort rouge	X

Pos.	Réf.	Description	Usage	Qté
1	30 589 312 Bielle assemble 2001-2010 • B205	Bielle assemble	2001-2010 B205	4
1	91 99 233 30 589 313 Bielle assemble 2001-2010 • B235	Bielle assemble	2001-2010 B235	4
2	59 55 083 Vis 2001- • B205, B235	Vis	2001- B205, B235	8
3	74 80 684 Ecrou ESSENCE	Ecrou	ESSENCE	8
5	55 557 370 Coussinet de bielle 2006-2010 • ESSENCE • STD	Coussinet de bielle	2006-2010 ESSENCE STD	8
5	30 551 894 Coussinet de bielle ESSENCE • 0,25MM \| Sous-dimension	Coussinet de bielle	ESSENCE 0,25MM \| Sous-dimension	8
5	30 551 895 Coussinet de bielle ESSENCE • 0,50 MM \| Sous-dimension	Coussinet de bielle	ESSENCE 0,50 MM \| Sous-dimension	8
6	91 39 403 Vilebrequin B205	Vilebrequin	B205	1
6	91 39 460 Vilebrequin B235	Vilebrequin	B235	1
7	Disque diaphragmeSystème d'allumage ESSENCE	Disque diaphragmeSystème d'allumage ESSENCE
8	30 584 330 Piston 2001-2010 • B205 • CLASS A	Piston	2001-2010 B205 CLASS A	4
8	30 584 331 Piston 2001-2010 • B205 • CLASS B	Piston	2001-2010 B205 CLASS B	4
8	30 584 726 Piston 2001-2010 • B205 • 0,5 MM \| Surdimension	Piston	2001-2010 B205 0,5 MM \| Surdimension	4
8	30 584 727 Piston 2001-2010 • B205 • 1,0 MM \| Surdimension	Piston	2001-2010 B205 1,0 MM \| Surdimension	4
8	91 97 864 30 584 324 Piston 2000-2010 • B235 • CLASS AB	Piston	2000-2010 B235 CLASS AB	4
8	91 97 872 30 584 325 Piston 2000-2010 • B235 • CLASS B	Piston	2000-2010 B235 CLASS B	4
8	91 97 880 30 584 595 Piston 2000-2010 • B235 • 0,5 MM \| Surdimension	Piston	2000-2010 B235 0,5 MM \| Surdimension	4
8	91 97 898 30 584 596 Piston 2000-2010 • B235 • 1,0 MM \| Surdimension	Piston	2000-2010 B235 1,0 MM \| Surdimension	4
9	55 557 263 Jeu segments piston 2006-2010 • ESSENCE	Jeu segments piston	2006-2010 ESSENCE	1
9	91 86 719 Jeu segments piston ESSENCE • 0,5 MM \| Surdimension	Jeu segments piston	ESSENCE 0,5 MM \| Surdimension	1
9	32 000 441 Jeu segments piston ESSENCE • 1,0 MM \| Surdimension	Jeu segments piston	ESSENCE 1,0 MM \| Surdimension	1
9A	30 582 432 Axe piston 2000-2010 • B235, B205 • L=63MM	Axe piston	2000-2010 B235, B205 L=63MM	1
9B	55 557 265 Circlip 2006-2010 • ESSENCE	Circlip	2006-2010 ESSENCE	2
10	55 557 265 Circlip 2006-2010 • ESSENCE	Circlip	2006-2010 ESSENCE	8
12	55 557 369 Palier vilebrequin 2006-2010 • ESSENCE	Palier vilebrequin	2006-2010 ESSENCE	10
13	75 88 783 Rondelle butée ESSENCE	Rondelle butée	ESSENCE	2
14	91 72 008 55 557 245 Volant ESSENCE	Volant	ESSENCE	1
15	ClavetteCorps de moteur ESSENCE	ClavetteCorps de moteur ESSENCE
16	30 551 806 Vis ESSENCE	Vis	ESSENCE	8
17	94 83 066 Flasque entraînement 2002-2010 • ESSENCE	Flasque entraînement	2002-2010 ESSENCE	1
20	74 96 292 Le freinage des filetages ESSENCE • fort rouge	Le freinage des filetages	ESSENCE fort rouge	X

340: Moteur - Corps de moteur - Vilebrequin - Piston
