Question 1

Où trouver le schéma éclaté et les références de pièces pour 150-freins-arriere sur Saab 9-5 (9600) 2008 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour 150-freins-arriere sur Saab 9-5 (9600) 2008. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section 150-freins-arriere ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section 150-freins-arriere pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section 150-freins-arriere est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section 150-freins-arriere conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

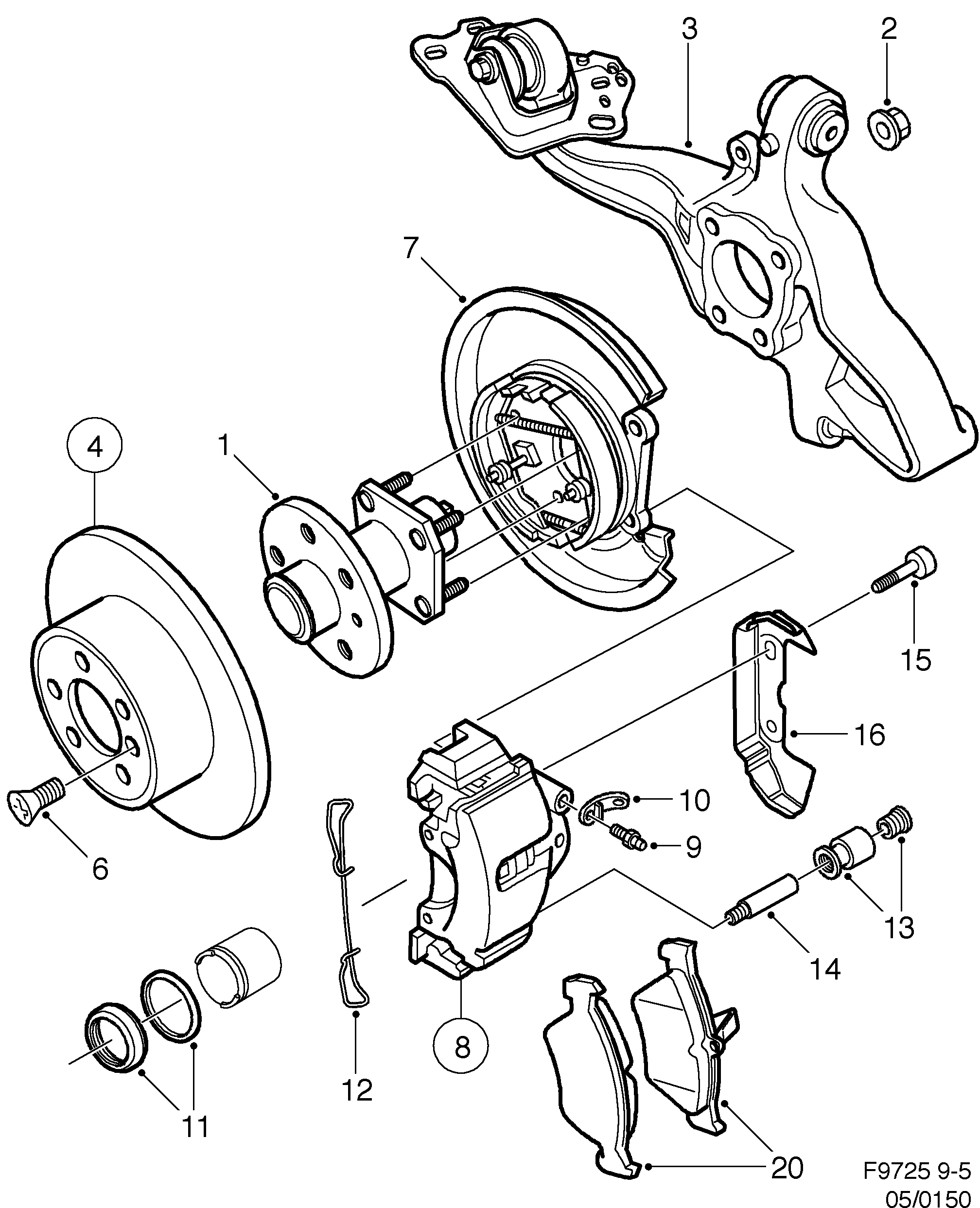

Pos.	Réf.	Description	Usage	Qté
1	50 58 185 Moyeu de roue avec palier avec capteur	Moyeu de roue	avec palier avec capteur	2
2	12 783 369 Ecrou hexagonal 2008-2010 • M10	Ecrou hexagonal	2008-2010 M10	8
3	Etai transversalVoir section 190	Etai transversalVoir section 190
4	12 763 591 Disque frein 15'' Brakes CODE=BC	Disque frein	15'' Brakes CODE=BC	2
4	53 91 537 Disque frein 15'' Brakes CODE=BD	Disque frein	15'' Brakes CODE=BD	2
4	12 763 593 Disque frein 16'' Brakes CODE=BE	Disque frein	16'' Brakes CODE=BE	2
4	52 32 756 12 763 593 Disque frein 16'' Brakes CODE=BF	Disque frein	16'' Brakes CODE=BF	2
6	79 89 478 Vis 2007-2010	Vis	2007-2010	2
7	Frein à mainCircuit de frein au pied	Frein à mainCircuit de frein au pied
8	50 58 136 Boîtier frein LH 15'' Brakes CODE=DC	Boîtier frein	LH 15'' Brakes CODE=DC	1
8	50 58 144 Boîtier frein RH 15'' Brakes CODE=DC	Boîtier frein	RH 15'' Brakes CODE=DC	1
8	53 91 834 Boîtier frein LH 16'' Brakes CODE=DD	Boîtier frein	LH 16'' Brakes CODE=DD	1
8	53 91 842 Boîtier frein RH 16'' Brakes CODE=DD	Boîtier frein	RH 16'' Brakes CODE=DD	1
9	89 55 411 Vis purge	Vis purge		1
10	89 08 576 Capot protection	Capot protection		1
11	50 61 817 Jeu joints Circuit de frein au pied 15'' Brakes	Jeu joints Circuit de frein au pied	15'' Brakes	1
11	53 91 917 Jeu joints Circuit de frein au pied 16'' Brakes	Jeu joints Circuit de frein au pied	16'' Brakes	1
12	50 61 759 Ressort	Ressort		2
13	89 69 107 Douille Circuit de frein au pied	Douille Circuit de frein au pied		2
13	89 55 478 Couvercle Circuit de frein au pied	Couvercle Circuit de frein au pied		2
14	89 69 651 90 297 771 Goupille de glissement	Goupille de glissement		4
15	42 41 535 Vis	Vis		4
20	50 58 110 Jeu plaquettes frein Circuit de frein au pied 2006-2010 • 15'', 16'' Brakes	Jeu plaquettes frein Circuit de frein au pied	2006-2010 15'', 16'' Brakes	1
20	93 194 192 Jeu plaquettes frein Circuit de frein au pied 2006-2010, LHD • 15'', 16'' Brakes	Jeu plaquettes frein Circuit de frein au pied	2006-2010, LHD 15'', 16'' Brakes	1

Pos.	Réf.	Description	Usage	Qté
1	50 58 185 Moyeu de roue avec palier avec capteur	Moyeu de roue	avec palier avec capteur	2
2	12 783 369 Ecrou hexagonal 2008-2010 • M10	Ecrou hexagonal	2008-2010 M10	8
3	Etai transversalVoir section 190	Etai transversalVoir section 190
4	12 763 591 Disque frein 15'' Brakes CODE=BC	Disque frein	15'' Brakes CODE=BC	2
4	53 91 537 Disque frein 15'' Brakes CODE=BD	Disque frein	15'' Brakes CODE=BD	2
4	12 763 593 Disque frein 16'' Brakes CODE=BE	Disque frein	16'' Brakes CODE=BE	2
4	52 32 756 12 763 593 Disque frein 16'' Brakes CODE=BF	Disque frein	16'' Brakes CODE=BF	2
6	79 89 478 Vis 2007-2010	Vis	2007-2010	2
7	Frein à mainCircuit de frein au pied	Frein à mainCircuit de frein au pied
8	50 58 136 Boîtier frein LH 15'' Brakes CODE=DC	Boîtier frein	LH 15'' Brakes CODE=DC	1
8	50 58 144 Boîtier frein RH 15'' Brakes CODE=DC	Boîtier frein	RH 15'' Brakes CODE=DC	1
8	53 91 834 Boîtier frein LH 16'' Brakes CODE=DD	Boîtier frein	LH 16'' Brakes CODE=DD	1
8	53 91 842 Boîtier frein RH 16'' Brakes CODE=DD	Boîtier frein	RH 16'' Brakes CODE=DD	1
9	89 55 411 Vis purge	Vis purge		1
10	89 08 576 Capot protection	Capot protection		1
11	50 61 817 Jeu joints Circuit de frein au pied 15'' Brakes	Jeu joints Circuit de frein au pied	15'' Brakes	1
11	53 91 917 Jeu joints Circuit de frein au pied 16'' Brakes	Jeu joints Circuit de frein au pied	16'' Brakes	1
12	50 61 759 Ressort	Ressort		2
13	89 69 107 Douille Circuit de frein au pied	Douille Circuit de frein au pied		2
13	89 55 478 Couvercle Circuit de frein au pied	Couvercle Circuit de frein au pied		2
14	89 69 651 90 297 771 Goupille de glissement	Goupille de glissement		4
15	42 41 535 Vis	Vis		4
20	50 58 110 Jeu plaquettes frein Circuit de frein au pied 2006-2010 • 15'', 16'' Brakes	Jeu plaquettes frein Circuit de frein au pied	2006-2010 15'', 16'' Brakes	1
20	93 194 192 Jeu plaquettes frein Circuit de frein au pied 2006-2010, LHD • 15'', 16'' Brakes	Jeu plaquettes frein Circuit de frein au pied	2006-2010, LHD 15'', 16'' Brakes	1

150: Freins - Freins arrière
