Question 1

Où trouver le schéma éclaté et les références de pièces pour Corps de moteur sur Saab 9-5 (9600) 2009 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Corps de moteur sur Saab 9-5 (9600) 2009. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Corps de moteur ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Corps de moteur pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Corps de moteur est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Corps de moteur conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

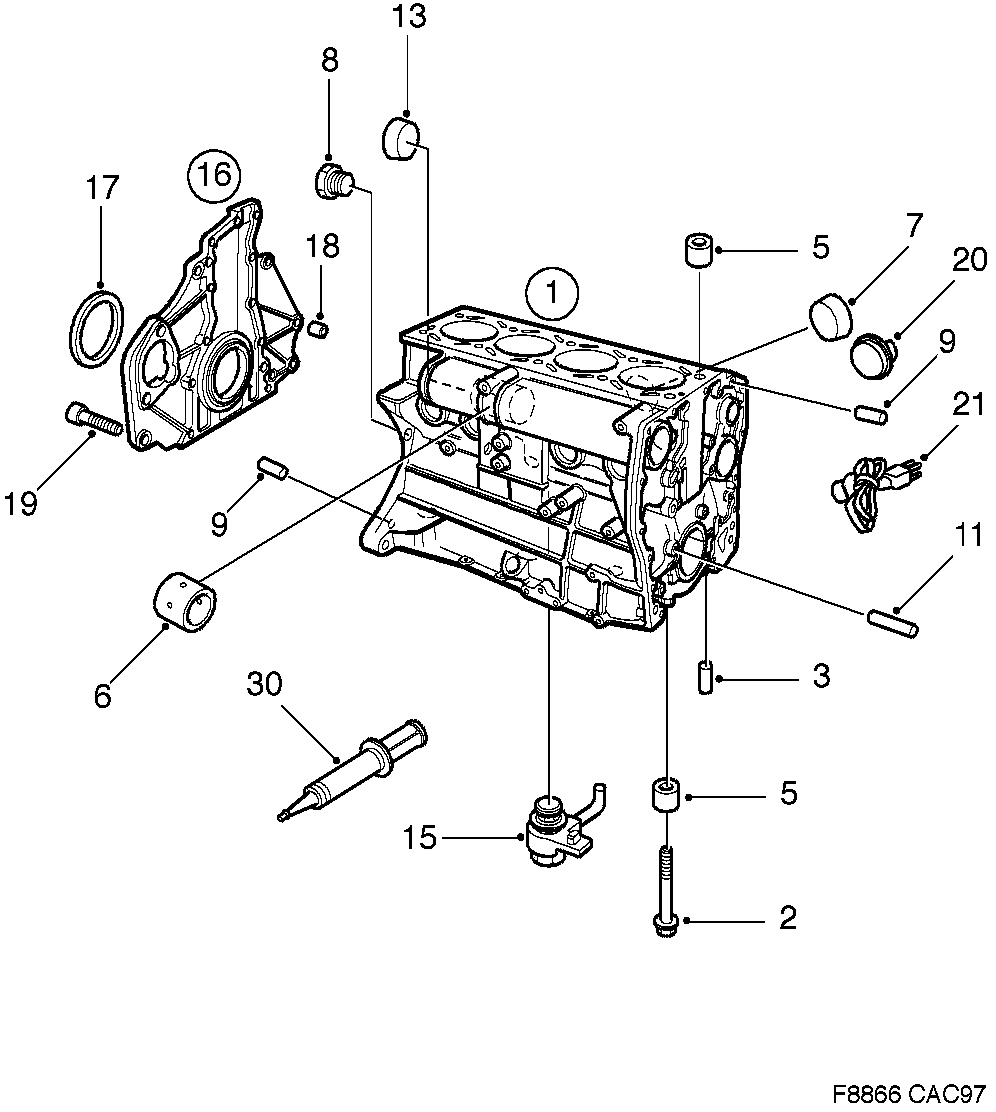

Pos.	Réf.	Description	Usage	Qté
1	95 49 478 Bloc-cylindres 2004-2010 • B205E, B235E, B235R • N'est pas une pièce...	Bloc-cylindres	2004-2010 B205E, B235E, B235R N'est pas une pièce...	1
2	91 28 687 Vis B205E, B235E, B235R	Vis	B205E, B235E, B235R	10
3	79 49 548 Goupille B205E, B235E, B235R	Goupille	B205E, B235E, B235R	5
5	83 46 470 Guide B205E, B235E, B235R	Guide	B205E, B235E, B235R	7
6	91 72 230 Bague B205E, B235E, B235R	Bague	B205E, B235E, B235R	2
7	79 85 120 Rondelle étanchéité B205E, B235E, B235R	Rondelle étanchéité	B205E, B235E, B235R	1
8	83 48 047 Bouchon B205E, B235E, B235R	Bouchon	B205E, B235E, B235R	1
9	75 85 052 Guide B205E, B235E, B235R	Guide	B205E, B235E, B235R	4
11	79 50 066 Goupille B205E, B235E, B235R	Goupille	B205E, B235E, B235R	1
13	92 151 501 Tampon 2006-2010 • B205E, B235E, B235R	Tampon	2006-2010 B205E, B235E, B235R	2
15	91 67 677 Buse de refroidissement de piston B205E, B235E, B235R	Buse de refroidissement de piston	B205E, B235E, B235R	4
16	55 557 715 Plaque 2006-2010 • B205E, B235E, B235R	Plaque	2006-2010 B205E, B235E, B235R	1
17	55 557 240 Joint 2006-2010 • B205E, B235E, B235R	Joint	2006-2010 B205E, B235E, B235R	1
18	91 29 800 Douille guide B205E, B235E, B235R	Douille guide	B205E, B235E, B235R	2
19	55 560 366 Vis 2007- • B205E, B235E, B235R	Vis	2007- B205E, B235E, B235R	12
20	47 25 883 Chauffe-moteur 1998-2009 • B205E, B235E, B235R	Chauffe-moteur	1998-2009 B205E, B235E, B235R	1
21	43 97 311 Câble raccordement 1998-2009 • B205E, B235E, B235R	Câble raccordement	1998-2009 B205E, B235E, B235R	1
30	90 297 970 Instajoint B205E, B235E, B235R • 50 ML	Instajoint	B205E, B235E, B235R 50 ML	X

Pos.	Réf.	Description	Usage	Qté
1	95 49 478 Bloc-cylindres 2004-2010 • B205E, B235E, B235R • N'est pas une pièce...	Bloc-cylindres	2004-2010 B205E, B235E, B235R N'est pas une pièce...	1
2	91 28 687 Vis B205E, B235E, B235R	Vis	B205E, B235E, B235R	10
3	79 49 548 Goupille B205E, B235E, B235R	Goupille	B205E, B235E, B235R	5
5	83 46 470 Guide B205E, B235E, B235R	Guide	B205E, B235E, B235R	7
6	91 72 230 Bague B205E, B235E, B235R	Bague	B205E, B235E, B235R	2
7	79 85 120 Rondelle étanchéité B205E, B235E, B235R	Rondelle étanchéité	B205E, B235E, B235R	1
8	83 48 047 Bouchon B205E, B235E, B235R	Bouchon	B205E, B235E, B235R	1
9	75 85 052 Guide B205E, B235E, B235R	Guide	B205E, B235E, B235R	4
11	79 50 066 Goupille B205E, B235E, B235R	Goupille	B205E, B235E, B235R	1
13	92 151 501 Tampon 2006-2010 • B205E, B235E, B235R	Tampon	2006-2010 B205E, B235E, B235R	2
15	91 67 677 Buse de refroidissement de piston B205E, B235E, B235R	Buse de refroidissement de piston	B205E, B235E, B235R	4
16	55 557 715 Plaque 2006-2010 • B205E, B235E, B235R	Plaque	2006-2010 B205E, B235E, B235R	1
17	55 557 240 Joint 2006-2010 • B205E, B235E, B235R	Joint	2006-2010 B205E, B235E, B235R	1
18	91 29 800 Douille guide B205E, B235E, B235R	Douille guide	B205E, B235E, B235R	2
19	55 560 366 Vis 2007- • B205E, B235E, B235R	Vis	2007- B205E, B235E, B235R	12
20	47 25 883 Chauffe-moteur 1998-2009 • B205E, B235E, B235R	Chauffe-moteur	1998-2009 B205E, B235E, B235R	1
21	43 97 311 Câble raccordement 1998-2009 • B205E, B235E, B235R	Câble raccordement	1998-2009 B205E, B235E, B235R	1
30	90 297 970 Instajoint B205E, B235E, B235R • 50 ML	Instajoint	B205E, B235E, B235R 50 ML	X

190: Moteur - Corps de moteur - Bloc-cylindres
