Question 1

Où trouver le schéma éclaté et les références de pièces pour Système de refroidissement sur Saab 9-5 (9600) 2010 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Système de refroidissement sur Saab 9-5 (9600) 2010. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Système de refroidissement ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Système de refroidissement pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Système de refroidissement est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Système de refroidissement conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

Pos.	Réf.	Description	Usage	Qté
1	51 93 370 Radiateur 2002-2010 • B205E, B235E, B235R	Radiateur	2002-2010 B205E, B235E, B235R	1
1	51 93 388 Radiateur 2002-2010 • B205E, B235E, B235R	Radiateur	2002-2010 B205E, B235E, B235R	1
2	42 83 594 90 091 989 Bague caoutchouc B205E, B235E, B235R	Bague caoutchouc	B205E, B235E, B235R	2
3	92 150 209 11 900 515 Collier serrage B205E, B235E, B235R	Collier serrage	B205E, B235E, B235R	3
6	45 76 575 Collier serrage B205E, B235E, B235R	Collier serrage	B205E, B235E, B235R	1
9	13 136 147 Collier serrage B205E, B235E, B235R • (48 97 732)	Collier serrage	B205E, B235E, B235R (48 97 732)	3
10	90 490 542 Collier serrage B205E, B235E, B235R • (48 97 757)	Collier serrage	B205E, B235E, B235R (48 97 757)	1
14	92 150 191 11 900 513 Ruban serrage B205E, B235E, B235R	Ruban serrage	B205E, B235E, B235R	4
16	45 76 500 Fixation B205E, B235E, B235R	Fixation	B205E, B235E, B235R	2
17	45 76 492 Bague caoutchouc B205E, B235E, B235R	Bague caoutchouc	B205E, B235E, B235R	4
18	48 95 108 Goupille B205E, B235E, B235R	Goupille	B205E, B235E, B235R	2
19	48 95 116 Ressort B205E, B235E, B235R	Ressort	B205E, B235E, B235R	2
20	51 93 362 Flexible 2002-2010 • B205E, B235E, B235R	Flexible	2002-2010 B205E, B235E, B235R	1
21	48 99 449 Flexible B205E, B235E, B235R	Flexible	B205E, B235E, B235R	1
22	43 97 527 Flexible B205E, B235E, B235R	Flexible	B205E, B235E, B235R	1
25	48 98 516 Ecran air 1999- • B205E, B235E, B235R • LH AC/ACC	Ecran air	1999- B205E, B235E, B235R LH AC/ACC	1
25	53 25 220 Ecran air 2002-2010 • B205E, B235E, B235R • LH AC/ACC	Ecran air	2002-2010 B205E, B235E, B235R LH AC/ACC	1
	53 25 907 Douille 2002-2010 • B205E, B235E, B235R • LH AC/ACC	Douille	2002-2010 B205E, B235E, B235R LH AC/ACC	2
25	48 98 524 Ecran air 1999- • B205E, B235E, B235R • RH AC/ACC	Ecran air	1999- B205E, B235E, B235R RH AC/ACC	1
25	53 25 238 Ecran air 2002-2010 • B205E, B235E, B235R • RH AC/ACC	Ecran air	2002-2010 B205E, B235E, B235R RH AC/ACC	1
26	48 99 795 Fixation B205E, B235E, B235R • AC/ACC	Fixation	B205E, B235E, B235R AC/ACC	2
27	47 53 976 Ecran air B205E, B235E, B235R • AC/ACC	Ecran air	B205E, B235E, B235R AC/ACC	1
28	71 08 491 Collier serrage B205E, B235E, B235R	Collier serrage	B205E, B235E, B235R	2
34	55 558 952 Flexible 2006-2010 • B205E, B235E, B235R	Flexible	2006-2010 B205E, B235E, B235R	1
35	45 76 591 Collier serrage B205E, B235E, B235R	Collier serrage	B205E, B235E, B235R	2
36	Pompe à liquide de refroidissementSystème d'admission et d'échappement B205E, B235E, B235R	Pompe à liquide de refroidissementSystème d'admission et d'échappement B205E, B235E, B235R
40	53 24 918 Ecran air 2002-2010 • B205E, B235E, B235R • LH	Ecran air	2002-2010 B205E, B235E, B235R LH	1
40	53 24 900 Ecran air 2002-2010 • B205E, B235E, B235R • RH	Ecran air	2002-2010 B205E, B235E, B235R RH	1
41	42 94 369 30 543 254 Clip B205E, B235E, B235R	Clip	B205E, B235E, B235R	2
42	43 97 485 Collier serrage B205E, B235E, B235R	Collier serrage	B205E, B235E, B235R	2
43	53 33 471 Bouchon drainage B205E, B235E, B235R	Bouchon drainage	B205E, B235E, B235R	1

Pos.	Réf.	Description	Usage	Qté
1	51 93 370 Radiateur 2002-2010 • B205E, B235E, B235R	Radiateur	2002-2010 B205E, B235E, B235R	1
1	51 93 388 Radiateur 2002-2010 • B205E, B235E, B235R	Radiateur	2002-2010 B205E, B235E, B235R	1
2	42 83 594 90 091 989 Bague caoutchouc B205E, B235E, B235R	Bague caoutchouc	B205E, B235E, B235R	2
3	92 150 209 11 900 515 Collier serrage B205E, B235E, B235R	Collier serrage	B205E, B235E, B235R	3
6	45 76 575 Collier serrage B205E, B235E, B235R	Collier serrage	B205E, B235E, B235R	1
9	13 136 147 Collier serrage B205E, B235E, B235R • (48 97 732)	Collier serrage	B205E, B235E, B235R (48 97 732)	3
10	90 490 542 Collier serrage B205E, B235E, B235R • (48 97 757)	Collier serrage	B205E, B235E, B235R (48 97 757)	1
14	92 150 191 11 900 513 Ruban serrage B205E, B235E, B235R	Ruban serrage	B205E, B235E, B235R	4
16	45 76 500 Fixation B205E, B235E, B235R	Fixation	B205E, B235E, B235R	2
17	45 76 492 Bague caoutchouc B205E, B235E, B235R	Bague caoutchouc	B205E, B235E, B235R	4
18	48 95 108 Goupille B205E, B235E, B235R	Goupille	B205E, B235E, B235R	2
19	48 95 116 Ressort B205E, B235E, B235R	Ressort	B205E, B235E, B235R	2
20	51 93 362 Flexible 2002-2010 • B205E, B235E, B235R	Flexible	2002-2010 B205E, B235E, B235R	1
21	48 99 449 Flexible B205E, B235E, B235R	Flexible	B205E, B235E, B235R	1
22	43 97 527 Flexible B205E, B235E, B235R	Flexible	B205E, B235E, B235R	1
25	48 98 516 Ecran air 1999- • B205E, B235E, B235R • LH AC/ACC	Ecran air	1999- B205E, B235E, B235R LH AC/ACC	1
25	53 25 220 Ecran air 2002-2010 • B205E, B235E, B235R • LH AC/ACC	Ecran air	2002-2010 B205E, B235E, B235R LH AC/ACC	1
	53 25 907 Douille 2002-2010 • B205E, B235E, B235R • LH AC/ACC	Douille	2002-2010 B205E, B235E, B235R LH AC/ACC	2
25	48 98 524 Ecran air 1999- • B205E, B235E, B235R • RH AC/ACC	Ecran air	1999- B205E, B235E, B235R RH AC/ACC	1
25	53 25 238 Ecran air 2002-2010 • B205E, B235E, B235R • RH AC/ACC	Ecran air	2002-2010 B205E, B235E, B235R RH AC/ACC	1
26	48 99 795 Fixation B205E, B235E, B235R • AC/ACC	Fixation	B205E, B235E, B235R AC/ACC	2
27	47 53 976 Ecran air B205E, B235E, B235R • AC/ACC	Ecran air	B205E, B235E, B235R AC/ACC	1
28	71 08 491 Collier serrage B205E, B235E, B235R	Collier serrage	B205E, B235E, B235R	2
34	55 558 952 Flexible 2006-2010 • B205E, B235E, B235R	Flexible	2006-2010 B205E, B235E, B235R	1
35	45 76 591 Collier serrage B205E, B235E, B235R	Collier serrage	B205E, B235E, B235R	2
36	Pompe à liquide de refroidissementSystème d'admission et d'échappement B205E, B235E, B235R	Pompe à liquide de refroidissementSystème d'admission et d'échappement B205E, B235E, B235R
40	53 24 918 Ecran air 2002-2010 • B205E, B235E, B235R • LH	Ecran air	2002-2010 B205E, B235E, B235R LH	1
40	53 24 900 Ecran air 2002-2010 • B205E, B235E, B235R • RH	Ecran air	2002-2010 B205E, B235E, B235R RH	1
41	42 94 369 30 543 254 Clip B205E, B235E, B235R	Clip	B205E, B235E, B235R	2
42	43 97 485 Collier serrage B205E, B235E, B235R	Collier serrage	B205E, B235E, B235R	2
43	53 33 471 Bouchon drainage B205E, B235E, B235R	Bouchon drainage	B205E, B235E, B235R	1

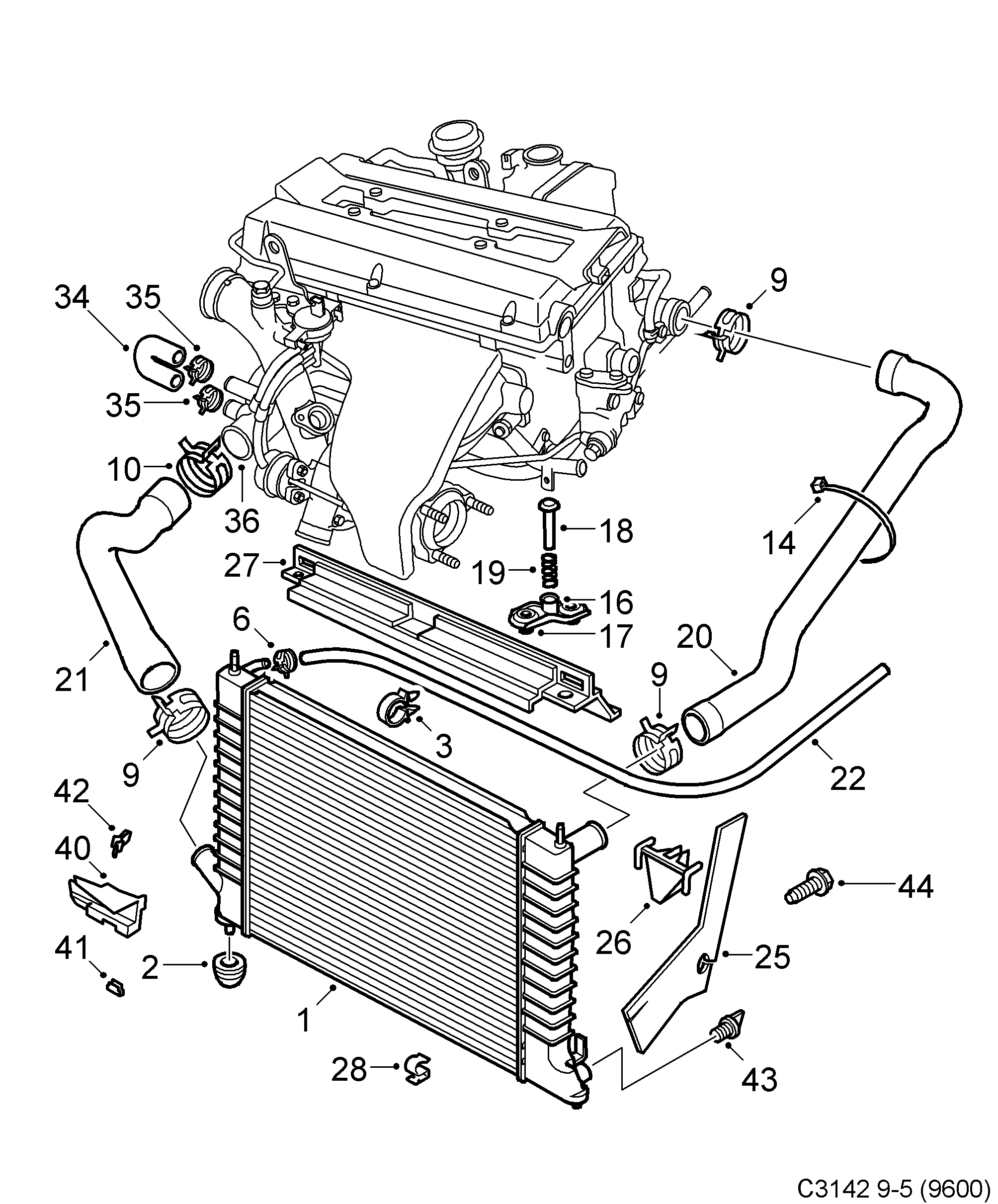

910: Moteur - Système de refroidissement - Radiateur
